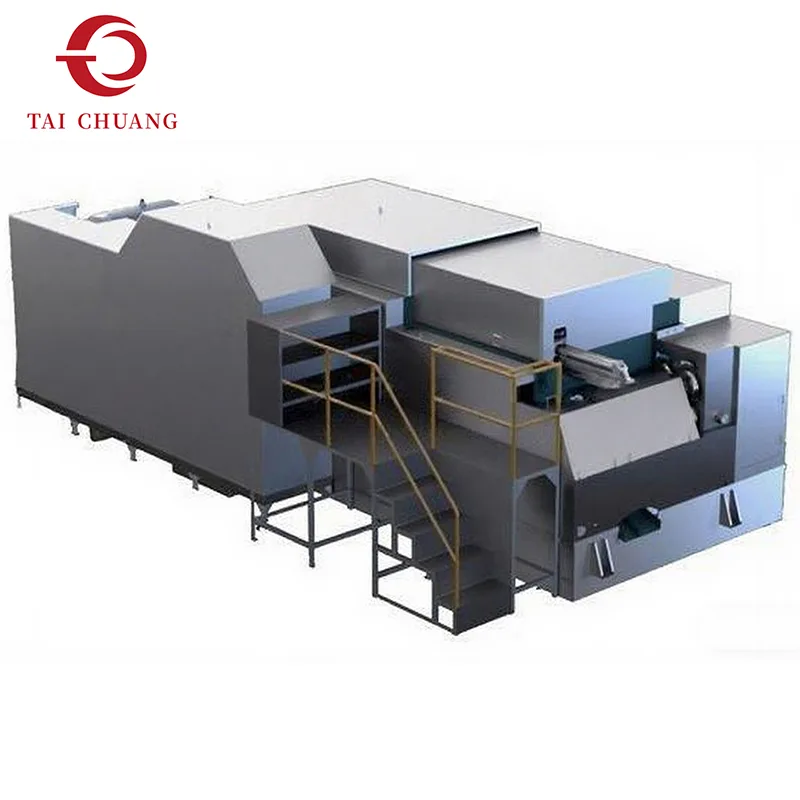

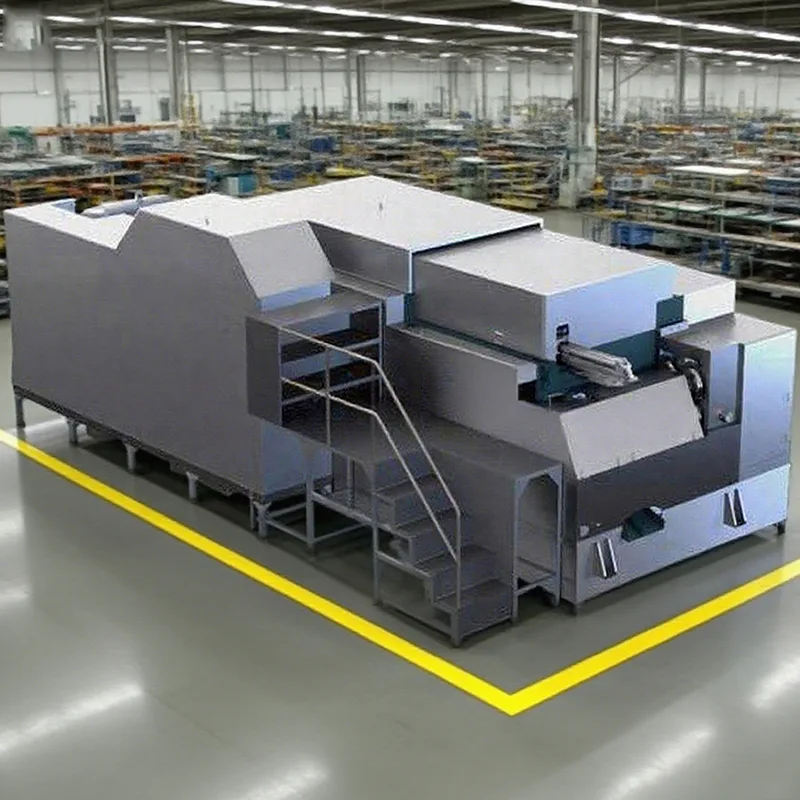

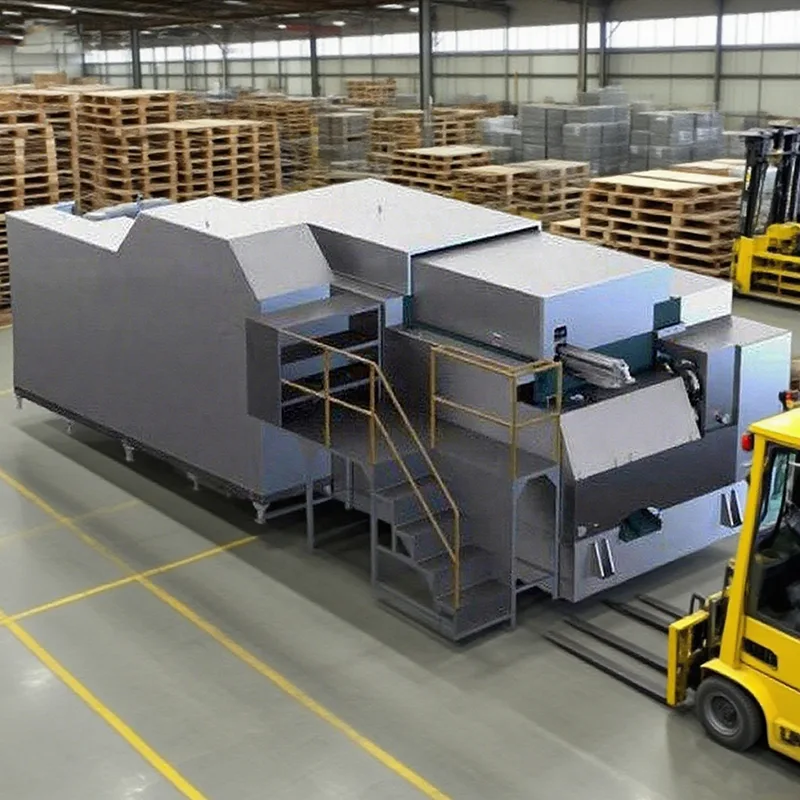

8-asemainen pitkäiskuinen mutterinmuodostaja edustaa edistynyttä tasoa pähkinöiden valmistukseen tarkoitetuissa kylmäpäistyskonejärjestelmissä. Lisäämällä sekä muovausvaiheiden lukumäärää että käytettävissä olevaa iskunpituutta tämä konfiguraatio mahdollistaa materiaalin muodonmuutoksen jakamisen pidemmälle ja kontrolloidummalle muovausreitille.
Verrattuna 6- tai 7-asemaisiin mutterinmuodostajiin lisäasemat tarjoavat enemmän joustavuutta monimutkaisten ääriviivojen, sisäisten ominaisuuksien ja siirtymäalueiden muotoilussa. Pitkä iskun rakenne tukee edelleen syvempiä muovausvaatimuksia sallimalla asteittaisen muodonmuutoksen sen sijaan, että pakottaisi materiaalin virtauksen rajoitetulla liikeradalla.
Tämän tyyppinen mutterinmuodostaja arvioidaan tyypillisesti, kun standardikokoonpanot lähestyvät muodostusrajojaan. TAICHUANG esittelee tämän ratkaisun asiakkaille, jotka tarvitsevat suurempaa muovausvapautta ja haluavat vähentää prosessiriskiä monimutkaisten tai rakenteellisesti vaativien muttereiden valmistuksessa.
|
Malli |
Yksikkö |
SJNF 11B-8SL |
SJNF 14B-8SL |
SJNF 19B-8SL |
SJNF 24B-8SL |
SJNF 33B-8SL |
SJNF 41B-8SL |
|
Takomisen asema |
Ei. |
8 |
8 |
8 |
8 |
8 |
8 |
|
Leikkaushalkaisija (maks.) |
mm |
11 |
14 |
19 |
24 |
30 |
40 |
|
Leikkauspituus (max) |
mm |
36 |
40 |
48 |
60 |
75 |
85 |
|
Poiston pituus (max) |
mm |
40 |
60 |
60 |
80 |
100 |
120 |
|
P.K.O. pituus (maks.) |
mm |
16 |
18 |
20 |
25 |
30 |
35 |
|
Kuolee piki |
mm |
50 |
60 |
80 |
100 |
140 |
165 |
|
Takomisen voima |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
550000 |
|
Ram aivohalvaus |
mm |
160 |
200 |
220 |
280 |
280 |
360 |
|
Ulostulo mutterille |
kpl/min |
55-140 |
60-110 |
50-90 |
45-80 |
40-70 |
40-60 |
|
Päämoottori |
kw |
15 |
22 |
45 |
55 |
160 |
220 |
|
Voitelumoottori |
kw |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Voiteluaine |
l |
1000 |
1400 |
1800 |
3200 |
3800 |
5500 |
|
Noston vertailupaino |
Ton |
7 |
12 |
23 |
40 |
65 |
108 |
|
Koneen mitat |
cm |
290*195*130 |
350*240*150 |
470*295*195 |
570*355*210 |
645*430*230 |
830*525*265 |
8-asemainen pitkäiskuinen mutterinmuodostajamme keskittyy:
Progressiivinen muodonmuutos pienentyneellä jännityspitoisuudella
Pidennetty muovausmatka syvemmille tai paksummille mutteriprofiileille
Paranneltu keskitason geometrian siirtymien hallinta
Suurempi toleranssi monimutkaisille pähkinämalleille
Segmentoimalla muovaustyöt useampaan vaiheeseen, kone auttaa säilyttämään muodon yhtenäisyyden ja mittavakauden koko muovausjakson ajan.

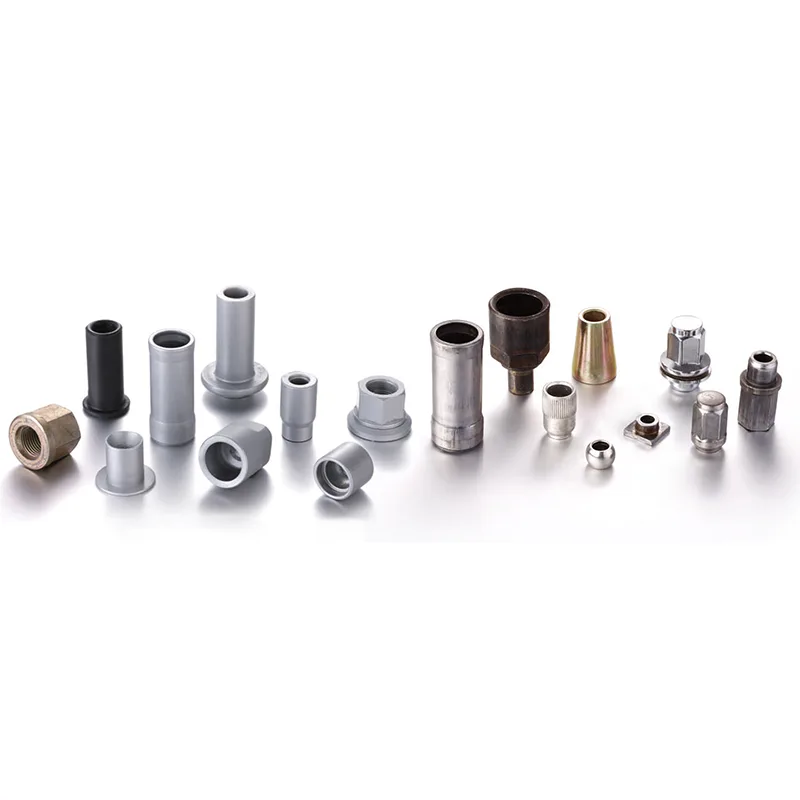

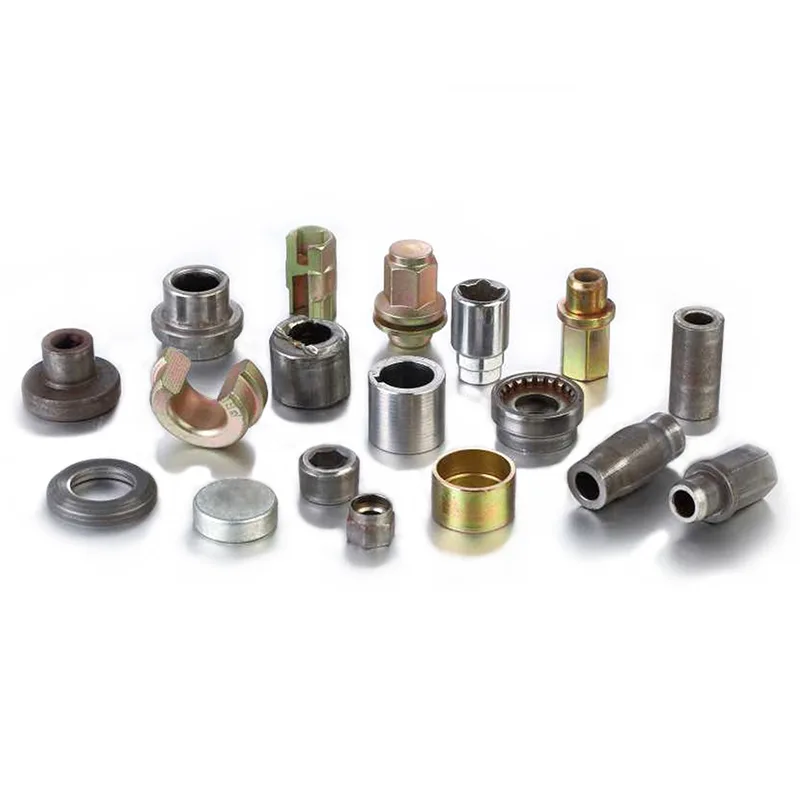

Pähkinät, joilla on monimutkaiset ulkomuodot
Paksut tai korkeat mutterit syvällä sisäprofiililla
Rakenteelliset tai kantavat mutterimallit
Suunnitellut kiinnikkeet, jotka vaativat suurta muovaustarkkuutta
Kylmäsuuntaus perustuu ohjattuun materiaalivirtaan materiaalin poistamisen sijaan. Edistyneessä mutterinmuovauksessa haasteena ei ole nopeus, vaan vakaus. 8-asemainen pitkäiskuinen mutterinmuodostin tarjoaa lisämuovausmarginaalin, jolloin jokainen vaihe voi toimia säädellyllä muodonmuutosalueella. TAICHUANG auttaa asiakkaita arvioimaan tätä mutterinmuodostajaa piirtämisen monimutkaisuuden, materiaalin käyttäytymisen ja pitkän aikavälin tuotannon vakautta koskevien näkökohtien perusteella.
Q1: Milloin 8-asemainen mutterinmuodostaja on tarpeen?
Se otetaan huomioon, kun mutterin geometria on monimutkainen tai kun vakioasemien lukemat eivät enää tarjoa riittävää muotoilun hallintaa.
Q2: Mitä hyötyä on pitkän iskun yhdistämisestä useampaan asemaan?
Se mahdollistaa syvemmän ja asteittaisemman muodonmuutoksen, vähentää muovausjännitystä ja parantaa konsistenssia.
Q3: Onko tämä edelleen kylmäsuuntainen kone?
Kyllä, se muodostaa pähkinöitä kylmän muodonmuutoksen kautta leikkaamatta.
