Pitkätahtinen mutterinmuodostaja eroaa vakiokokoonpanoista sallimalla suuremman lävistimen liikeradan muovausprosessin aikana. Tämä pidennetty isku tukee syvempää muodonmuutosta ja parempaa hallintaa muodostettaessa muttereita, joilla on suurempi korkeus tai erityiset sisäprofiilit.
Kylmäpäätykonejärjestelmissä 6-asemainen pitkäiskuinen mutterinmuodostin tasapainottaa muotoilukykyä ja prosessin vakautta. Ylimääräinen iskunpituus auttaa jakamaan muodonmuutoksia tasaisemmin, vähentäen muovausjännitystä ja parantaen mittojen yhtenäisyyttä haastavissa mutterimalleissa.
TAICHUANG esittelee tämän mutterinmuodostusvaihtoehdon asiakkaille, jotka arvioivat kylmäpäätelaitteita epästandardeihin tai rakenteellisesti vaativiin mutterisovelluksiin.
|
Malli |
Yksikkö |
SJNF 8B-6S |
SJNF 11B-6S |
SJNF 14B-6S |
SJNF 17B-6S |
SJNF 19B-6S |
|
Takomisen asema |
Ei. |
6 |
6 |
6 |
6 |
6 |
|
Leikkaushalkaisija (maks.) |
mm |
8 |
11 |
14 |
17 |
19 |
|
Leikkauspituus (max) |
mm |
13 |
25 |
30/40 |
35/50 |
48 |
|
Poiston pituus (max) |
mm |
20 |
30 |
40/60 |
45/60 |
60 |
|
P.K.O. pituus (maks.) |
mm |
- |
13 |
15/18 |
16/19 |
20 |
|
Kuolee piki |
mm |
38 |
50 |
60 |
70 |
80 |
|
Takomisen voima |
kg |
35000 |
56000 |
120000 |
125000 |
185000 |
|
Ram aivohalvaus |
mm |
70 |
120 |
160/200 |
160/210 |
220 |
|
Ulostulo mutterille |
kpl/min |
100-230 |
50-150 |
50-115 |
50-115 |
45-90 |
|
Päämoottori |
kw |
7.5 |
11 |
22 |
30 |
41 |
|
Voitelumoottori |
kw |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
|
Voiteluaine |
l |
500 |
700 |
1000 |
1200 |
1500 |
|
Noston vertailupaino |
Ton |
4.0 |
5.5 |
8.8 |
10.5 |
14 |
|
Koneen mitat |
cm |
210*160*105 |
275*165*125 |
330*210*150 |
365*230*165 |
470*250*190 |
|
Malli |
Yksikkö |
SJNF 24B-6S |
SJNF 28B-6S |
SJNF 33B-6S |
SJNF 36B-6S |
SJNF 41B-6S |
|
Takomisen asema |
Ei. |
6 |
6 |
6 |
6 |
6 |
|
Leikkaushalkaisija (maks.) |
mm |
24 |
28 |
30 |
36 |
40 |
|
Leikkauspituus (max) |
mm |
60 |
85 |
60/80 |
80/100 |
80 |
|
Poiston pituus (max) |
mm |
80 |
100 |
80/100 |
100/120 |
120 |
|
P.K.O. pituus (maks.) |
mm |
25 |
28 |
25/30 |
25/30 |
35 |
|
Kuolee piki |
mm |
100 |
120 |
140 |
150 |
165 |
|
Takomisen voima |
kg |
300000 |
350000 |
400000 |
450000 |
500000 |
|
Ram aivohalvaus |
mm |
280 |
310 |
240/280 |
360 |
360 |
|
Ulostulo mutterille |
kpl/min |
40-80 |
35-80 |
40-75 |
40-70 |
45-65 |
|
Päämoottori |
kw |
55 |
90 |
132 |
160 |
220 |
|
Voitelumoottori |
kw |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Voiteluaine |
l |
3000 |
3000 |
3300 |
3500 |
4800 |
|
Noston vertailupaino |
Ton |
32 |
36 |
55 |
65 |
90 |
|
Koneen mitat |
cm |
565*295*210 |
580*325*210 |
640*370*230 |
750*390*248 |
835*435*265 |
Pidennetty lyöntiisku syvempään muotoiluun
Asteittainen materiaalivirta kuuden aseman yli
Paranneltu ohjaus pidemmille mutterimalleille
Vakaa muotoilurytmi monimutkaisille profiileille

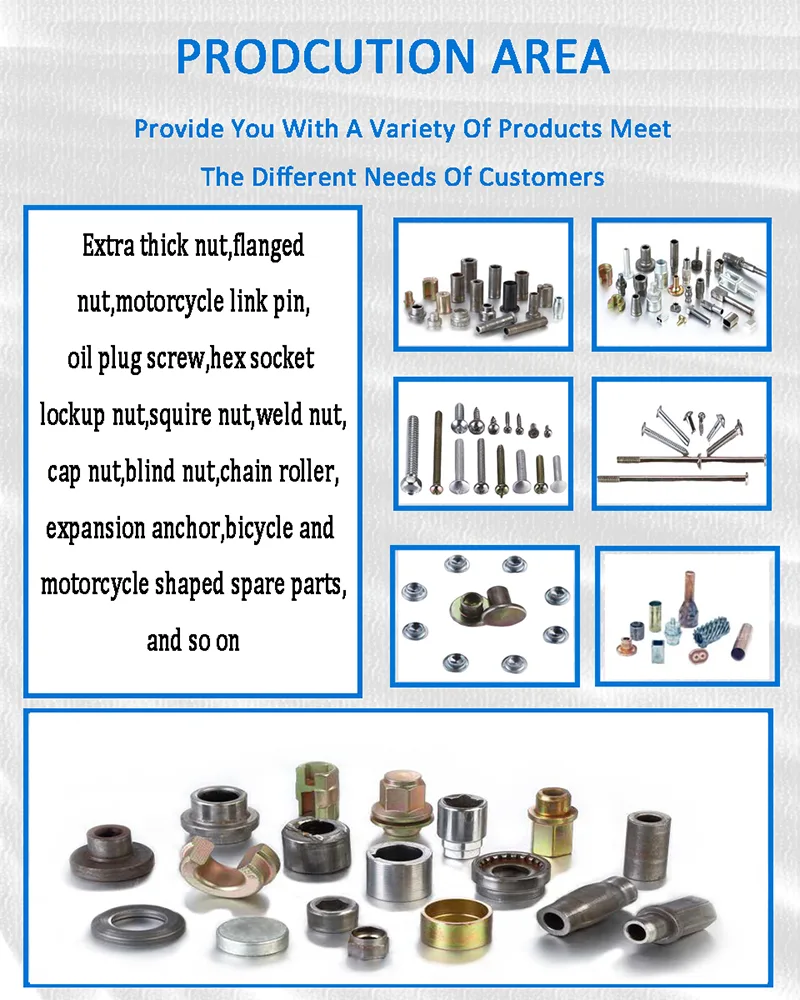

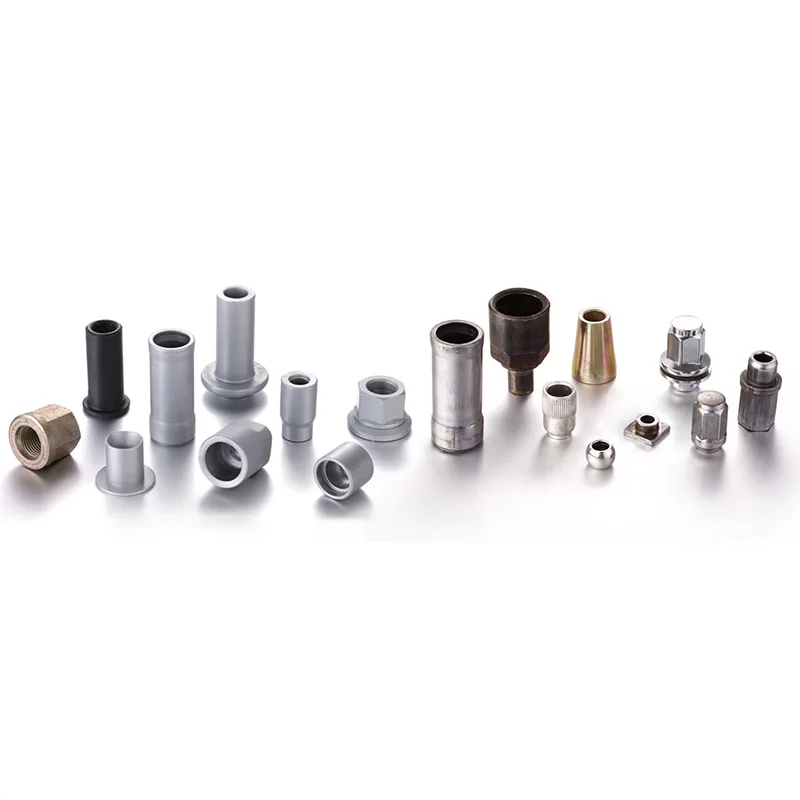

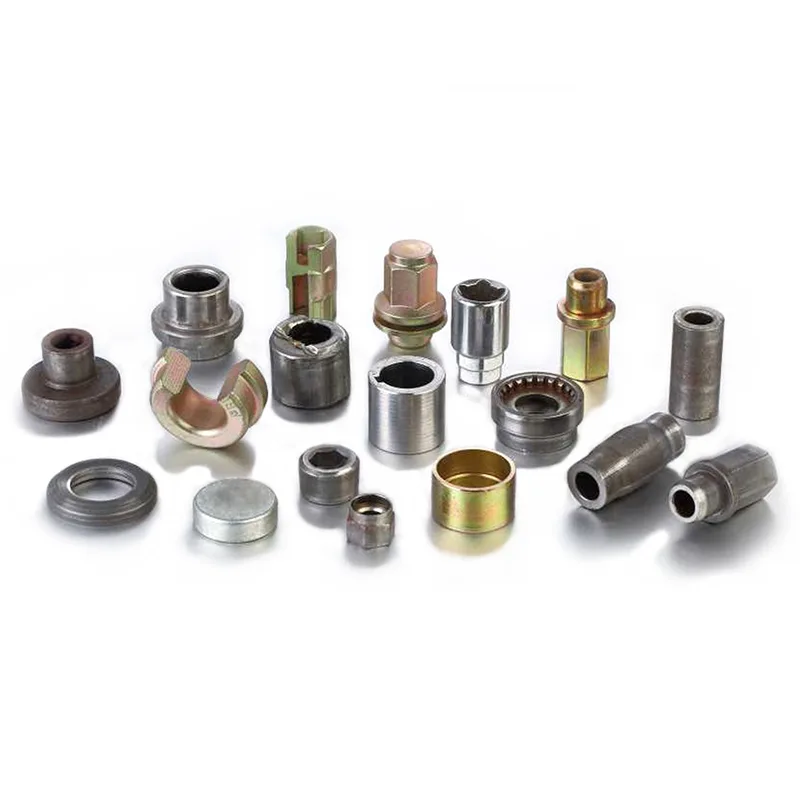

Seuraaviin sovelluksiin suosittelemme tätä 6-asemaista pitkätahtimutteria:
Paksut kuusiomutterit
Rakenteelliset pähkinät
Pähkinät, jotka vaativat syvempää sisäistä muotoilua
Suunnitellut kiinnityskomponentit
Kysymys 1: Mikä on pitkän iskun mutterinmuodostajan etu?
Se mahdollistaa syvemmän ja kontrolloidumman muodonmuutoksen korkeammille tai paksummille mutterimalleille.
Kysymys 2: Vaikuttaako pitkä isku muovauksen vakauteen?
Oikein konfiguroituna se parantaa materiaalivirran hallintaa sen sijaan, että se heikentäisi vakautta.
