7-asemainen mutterinmuodostaja on sijoitettu standardikokoonpanojen yläpuolelle, sillä se tarjoaa paremman muovausresoluution koko tuotantosyklin ajan. Kylmäpään konejärjestelmissä lisäasema mahdollistaa muodonmuutosten jakautumisen asteittain, mikä auttaa vakauttamaan mutterin geometriaa ja parantamaan muodon yhtenäisyyttä.
Verrattuna kuusiasemaisiin mutterinmuodostajiin tämä kokoonpano tarjoaa enemmän joustavuutta muodostettaessa muttereita, joissa on viisteitä, muotoja tai mittasiirtymiä, jotka vaativat hallittua muotoilua. Jokainen muodostusasema osallistuu määritellyn vaiheen vähentämiseksi jännityksen keskittymiseen ja parantaa toistettavuutta tuotantoajojen aikana.

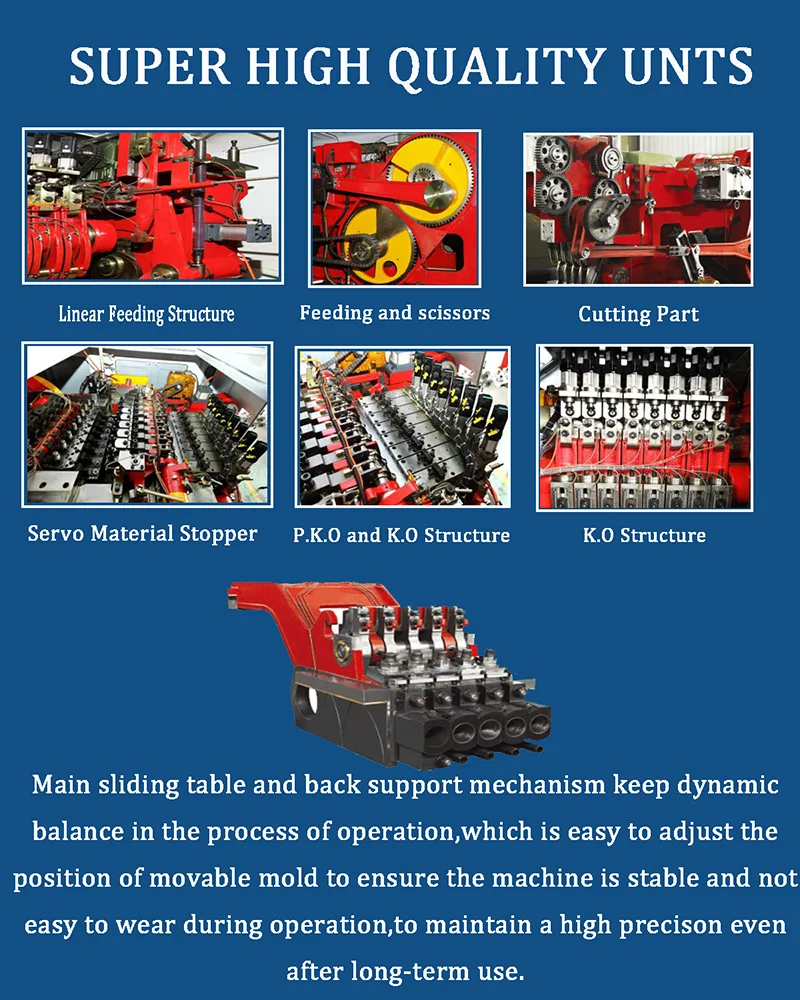

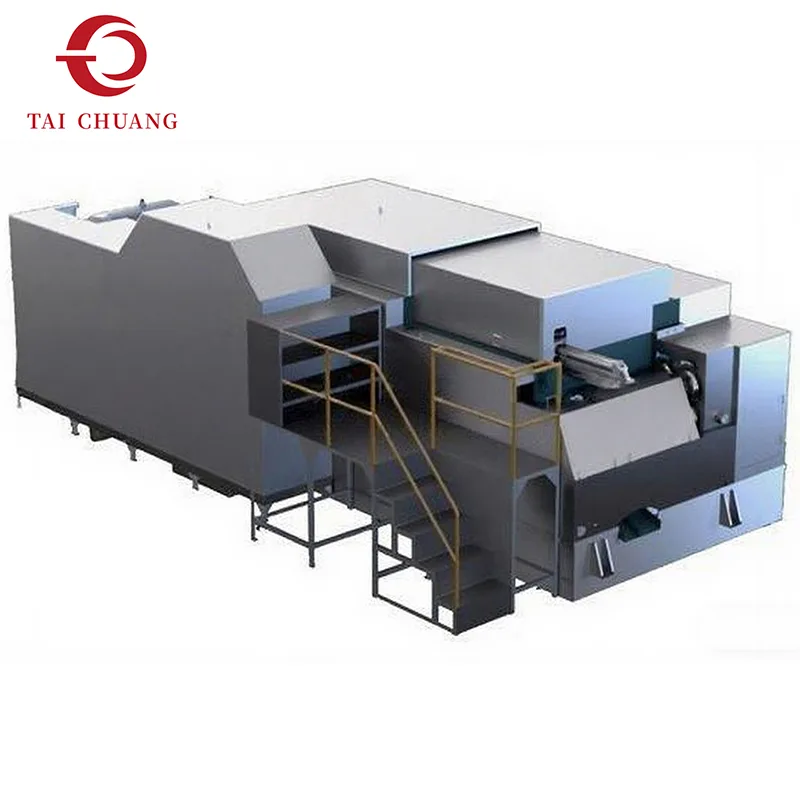

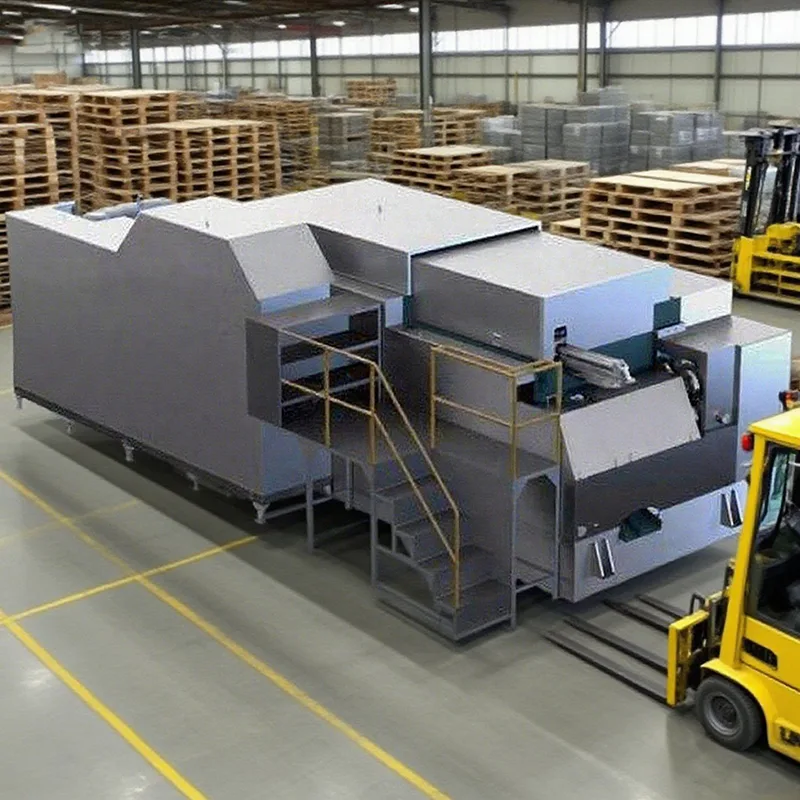

TAICHUANG esittelee 7-asemaisen mutterinmuodostimen ratkaisuna ostajille, jotka arvioivat edistynyttä mutterinmuodostuskykyä säilyttäen samalla selkeän prosessilogiikan ja työkalujen hallinnan.
|
Malli |
Yksikkö |
SJNF 8B-7S |
SJNF 11B-7S |
SJNF 14B-7S |
SJNF 19B-7S |
SJNF 24B-7S |
SJNF33B-7S |
|
Takomisen asema |
Ei. |
7 |
7 |
7 |
7 |
7 |
7 |
|
Poikki tasainen pähkinä |
mm |
5-8 |
5.5-12.7 |
10-17 |
14-22 |
17-26 |
24-33 |
|
Sopiva kuusiomutteri |
mm |
M2,5-M5 |
M3-M6 |
M6-M10 |
M8-M14 |
M10-M18 |
M16-M22 |
|
Leikkaushalkaisija (maks.) |
mm |
8 |
11 |
14 |
19 |
24 |
30 |
|
Leikkauspituus (max) |
mm |
12 |
18 |
20 |
22 |
38 |
40 |
|
Poiston pituus (max) |
mm |
15 |
20 |
25 |
28 |
45 |
55 |
|
Kuolee piki |
mm |
38 |
50 |
60 |
80 |
100 |
140 |
|
Takomisen voima |
kg |
35 000 |
58 000 |
100 000 |
150 000 |
300 000 |
400 000 |
|
Ram aivohalvaus |
mm |
58 |
76 |
100 |
110 |
160 |
200 |
|
Ulostulo mutterille |
kpl/min |
110-260 |
90-220 |
80-180 |
60-120 |
50-80 |
40-70 |
|
Päämoottori |
kw |
7.5 |
11 |
15 |
37 |
55 |
132 |
|
Voitelumoottori |
kw |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Voiteluaine |
L |
400 |
700 |
1000 |
1400 |
2000 |
3400 |
|
Noston vertailupaino |
Ton |
4 |
5.5 |
9 |
16 |
30 |
50 |
|
Koneen mitat |
cm |
210*160*110 |
260*170*130 |
310*220*160 |
380*240*170 |
480*320*215 |
590*390*230 |
|
Malli |
Yksikkö |
SJNF 11B-7SL |
SJNF 14B-7SL |
SJNF 17B-7SL |
SJNF 19B-7SL |
SJNF 24B-7SL |
SJNF 33B-7SL |
SJNF 41B-7SL |
SJNF 41B-7SL (120L) |
|
Takomisen asema |
Ei. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
Leikkaushalkaisija (maks.) |
mm |
11 |
14 |
17 |
19 |
24 |
30 |
40 |
40 |
|
Leikkauspituus (max) |
mm |
36 |
40 |
55 |
48 |
60 |
75 |
68 |
85 |
|
Poiston pituus (max) |
mm |
40 |
60 |
60 |
60 |
80 |
100 |
80 |
120 |
|
P.K.O. pituus (maks.) |
mm |
16 |
18 |
19 |
20 |
25 |
30 |
30 |
35 |
|
Kuolee piki |
mm |
50 |
60 |
70 |
80 |
100 |
140 |
165 |
165 |
|
Takomisen voima |
kg |
60 000 |
120 000 |
125 000 |
185 000 |
300 000 |
400 000 |
500 000 |
550 000 |
|
Ram aivohalvaus |
mm |
160 |
200 |
210 |
220 |
280 |
280 |
240 |
360 |
|
Ulostulo mutterille |
kpl/min |
55-140 |
60-110 |
50-100 |
50-90 |
45-80 |
40-80 |
40-75 |
40-70 |
|
Päämoottori |
kw |
15 |
22 |
30 |
41 |
55 |
160 |
220 |
220 |
|
Voitelumoottori |
kw |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Voiteluaine |
L |
800 |
1 200 |
1 300 |
1 600 |
3 000 |
3 500 |
4 000 |
5 000 |
|
Noston vertailupaino |
Ton |
6 |
10 |
12 |
20 |
35 |
57 |
85 |
95 |
|
Koneen mitat |
cm |
290*170*130 |
350*220*150 |
370*240*170 |
470*260*195 |
579*310*210 |
645*375*230 |
780*450*250 |
830*465*265 |
Muodostussarja sisältää tyypillisesti seuraavat:
Materiaalin syöttö ja aihioleikkaus
Alkuperäinen vartalon muotoilu
Progressiivinen mutteriprofiilin muodostus
Keskitason geometrian hienosäätö
Kulman ja viisteen määritelmä
Mittojen korjaus
Lopullinen muodostus ja purkaus
Tämän vaiheittaisen lähestymistavan avulla 7-asemainen mutterinmuotoilija voi hallita materiaalin muodonmuutoksia vaiheittain, mikä on kriittistä monimutkaisemmille mutterigeometrioille.

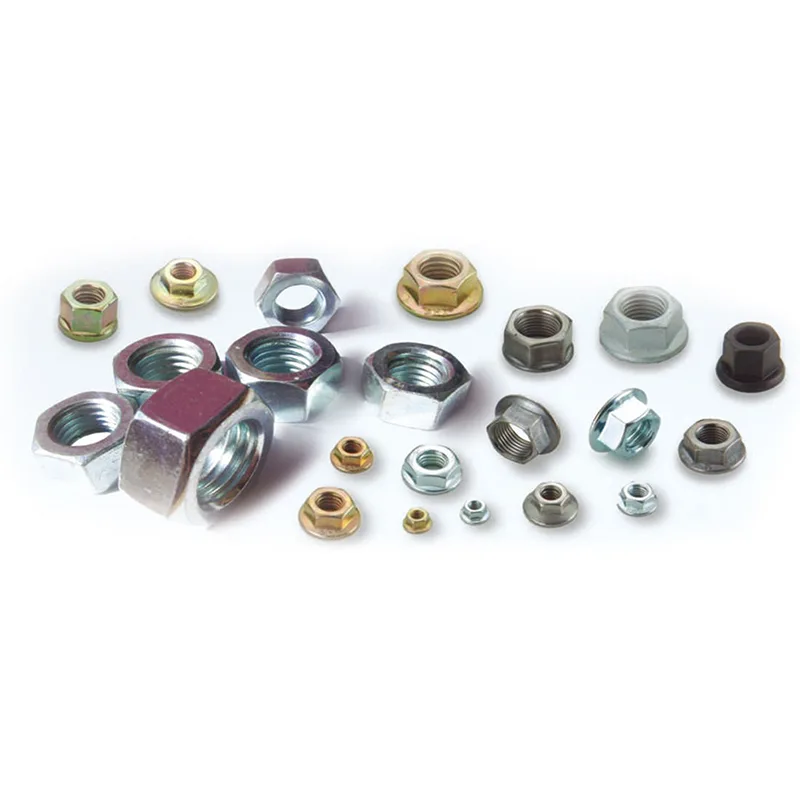

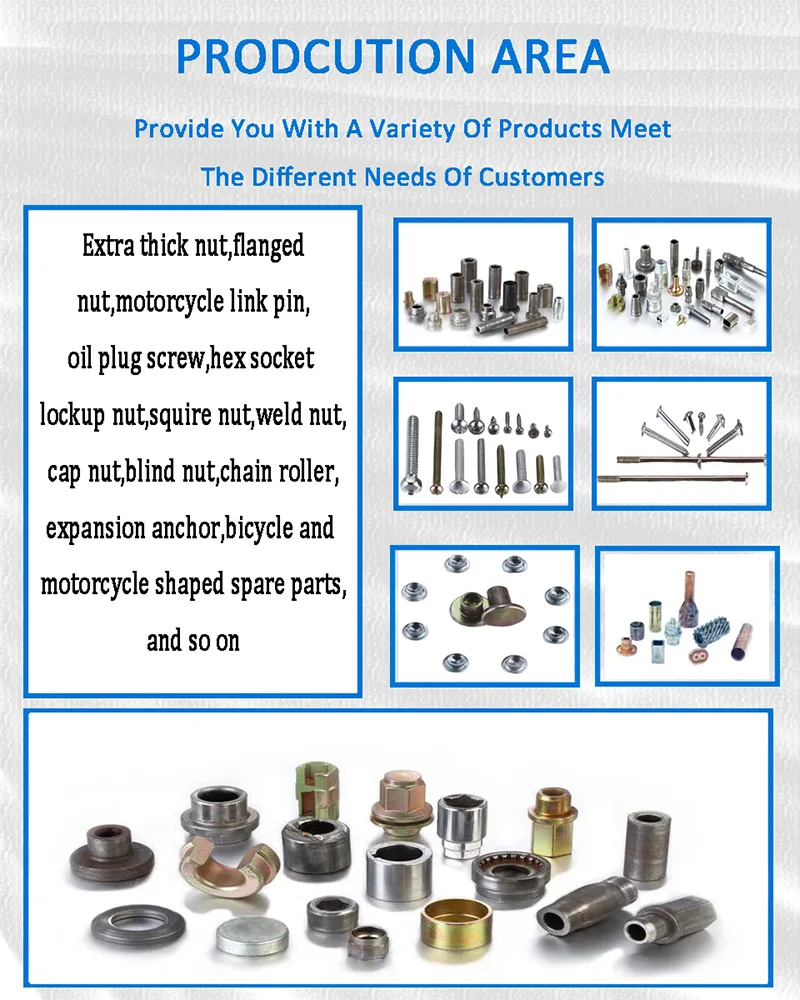

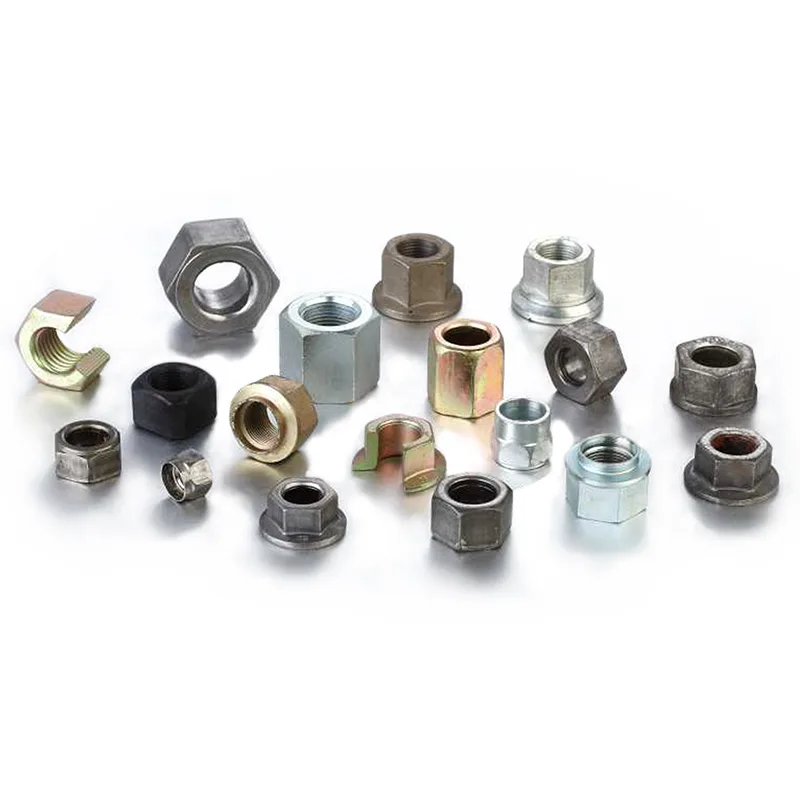

Mutterit erityisillä muodoilla tai viisteillä
Autojen ja mekaaniset kiinnityskomponentit
Teollisuusmutterit tiukemmilla mitta-odotuksilla
Suunnitellut kiinnikkeet, jotka vaativat yhtenäisen geometrian
Kylmäpäisen mutterin muovaus perustuu muodonmuutokseen eikä koneistukseen. Lisäämällä ylimääräisen aseman 7-asemainen mutterinmuodostaja auttaa parantamaan materiaalin sisäistä virtausta ja pinnan tasaisuutta. Ostajat arvioivat tämän koneen tyypillisesti työkalun vakauden, muovauksen toistettavuuden ja eri mutterimalleihin mukautuvuuden perusteella.
TAICHUANG tukee asiakkaita kohdistamalla mutterinmuodostuskokoonpanot tuotepiirustuksiin, materiaaliominaisuuksiin ja tuotannon suunnittelutavoitteisiin.
K1: Miksi valita 7-asemainen mutterinmuodostaja 6-asemaisen mallin sijaan?
Lisäasema mahdollistaa materiaalivirran tarkemman hallinnan ja tukee monimutkaisempia mutterimuotoja.
Q2: Pidetäänkö tätä edelleen kylmäsuuntaisena koneena?
Kyllä, se muodostaa pähkinöitä kylmän muodonmuutoksen kautta ilman materiaalin poistamista.
Kysymys 3: Lisääkö suurempi asemien määrä asennuksen monimutkaisuutta?
Asennus vaatii suunnittelua, mutta se tarjoaa myös suuremman muovausjoustavuuden.
