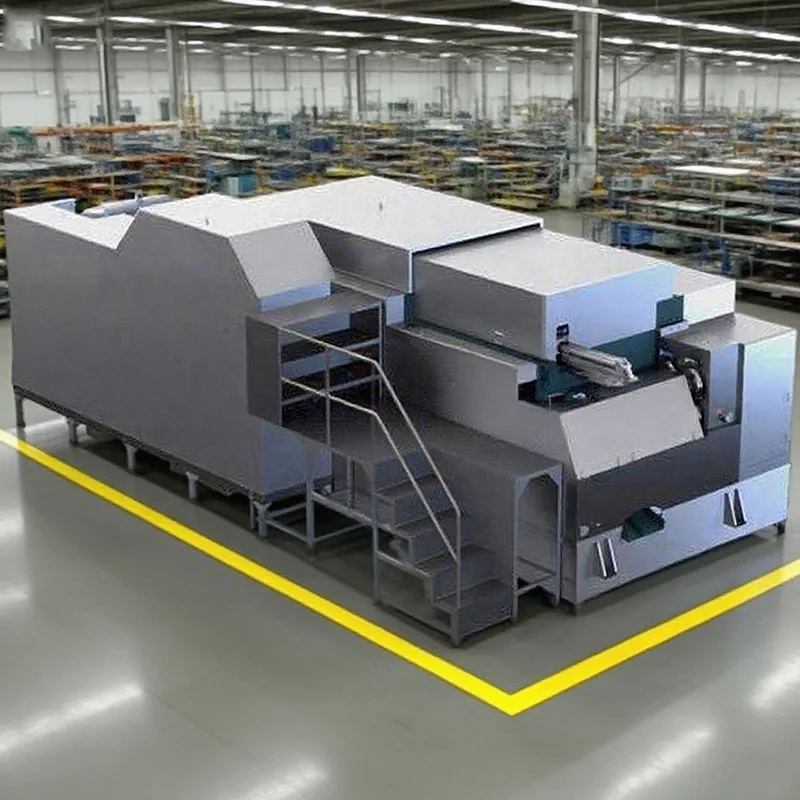

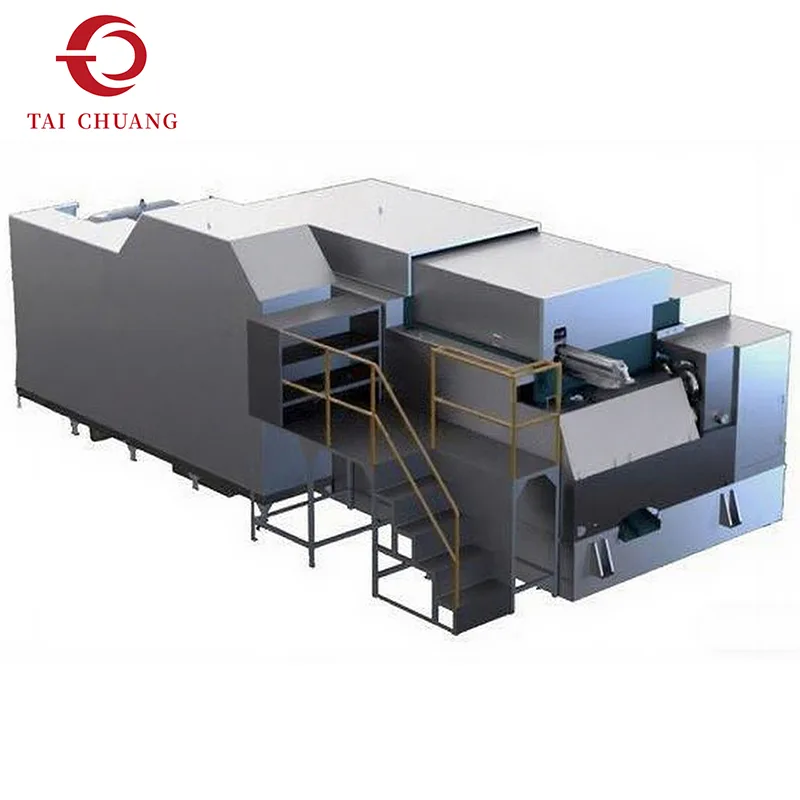

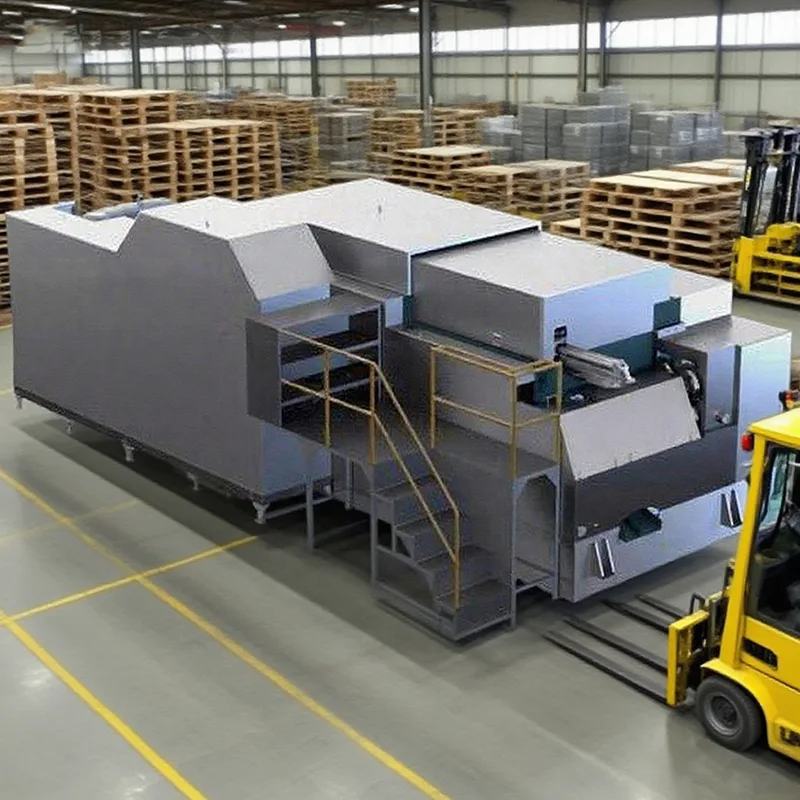

7-asemainen pitkäiskuinen mutterinmuodostin perustuu usean aseman muotoilun etuihin samalla kun se tuo pidennetyn lävistysliikkeen. Tämä yhdistelmä mahdollistaa materiaalin syvemmän muodonmuutoksen vaarantamatta muotoilun vakautta, joten se sopii paksummille tai korkeammille mutterimalleille.
Kylmäpäätykonesovelluksissa pitkän iskun kokoonpanot arvioidaan niiden kyvyn ylläpitää materiaalivirtauksen jatkuvuutta syvemmälle muovauksen aikana. Jakamalla muodonmuutoksia seitsemään asemaan ja sallimalla lisää iskunpituutta tämä mutterinmuodostaja auttaa vähentämään muovausjännitystä ja parantamaan mittojen yhtenäisyyttä.
TAICHUANG esittelee tämän ratkaisun asiakkaille, jotka valmistavat muttereita, jotka ylittävät standardikorkeus- tai sisäprofiilivaatimukset.
|
Malli |
Yksikkö |
SJNF 11B-7SL |
SJNF 14B-7SL |
SJNF 18B-7SL |
SJNF 24B-7SL |
SJNF 33B-7SL |
SJNF 41B-7SL |
SJNF 41B-7SL (120L) |
|
Takomisen asema |
Ei. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
Leikkaushalkaisija (max) |
mm |
11 |
14 |
19 |
24 |
30 |
40 |
40 |
|
Leikkauspituus (max) |
mm |
36 |
40 |
48 |
60 |
75 |
68 |
85 |
|
Poiston pituus (max) |
mm |
40 |
60 |
60 |
80 |
100 |
80 |
120 |
|
P.K.O. pituus (maks.) |
mm |
16 |
18 |
20 |
25 |
30 |
30 |
35 |
|
Kuolee piki |
mm |
50 |
60 |
80 |
100 |
140 |
165 |
165 |
|
Takomisen voima |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
500000 |
500000 |
|
Ram aivohalvaus |
mm |
160 |
200 |
220 |
280 |
280 |
240 |
360 |
|
Ulostulo mutterille |
kpl/min |
55-140 |
60-110 |
50-90 |
45-80 |
40-90 |
40-85 |
40-75 |
|
Päämoottori |
kw |
15 |
22 |
45 |
55 |
160 |
220 |
220 |
|
Voitelumoottori |
kw |
1.5 |
2.2 |
2.2 |
1.5 2.2 |
1.5 2.2 |
1.5 2.2 |
1.5 2.2 |
|
voiteluaine |
L |
800 |
1000 |
1400 |
1800 |
1900 |
2200 |
3000 |
|
Noin paino |
Ton |
6 |
10 |
20 |
35 |
57 |
85 |
95 |
|
Koneen mitat |
cm |
290*170*130 |
340*210*150 |
470*255*195 |
560*300*200 |
640*375*230 |
765*400*260 |
830*460*265 |
Lisääntynyt lävistysmatka syvemmille mutteriprofiileille
Parannettu materiaalivirtauksen ohjaus muovausvaiheiden välillä
Vähentynyt muodonmuutosepätasapainon riski
Parannettu sopeutumiskyky erikoismuttereihin

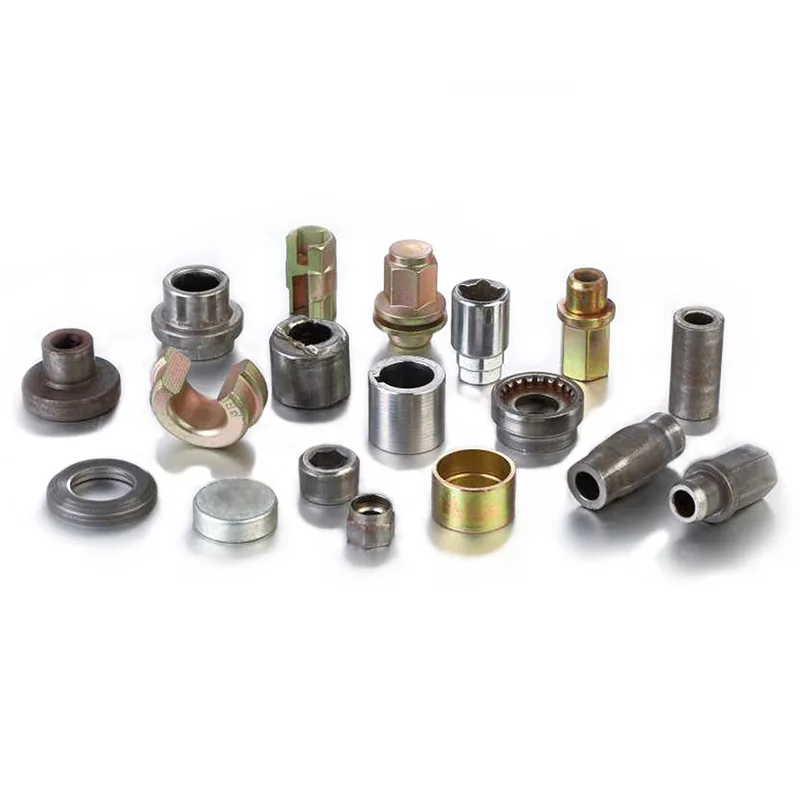

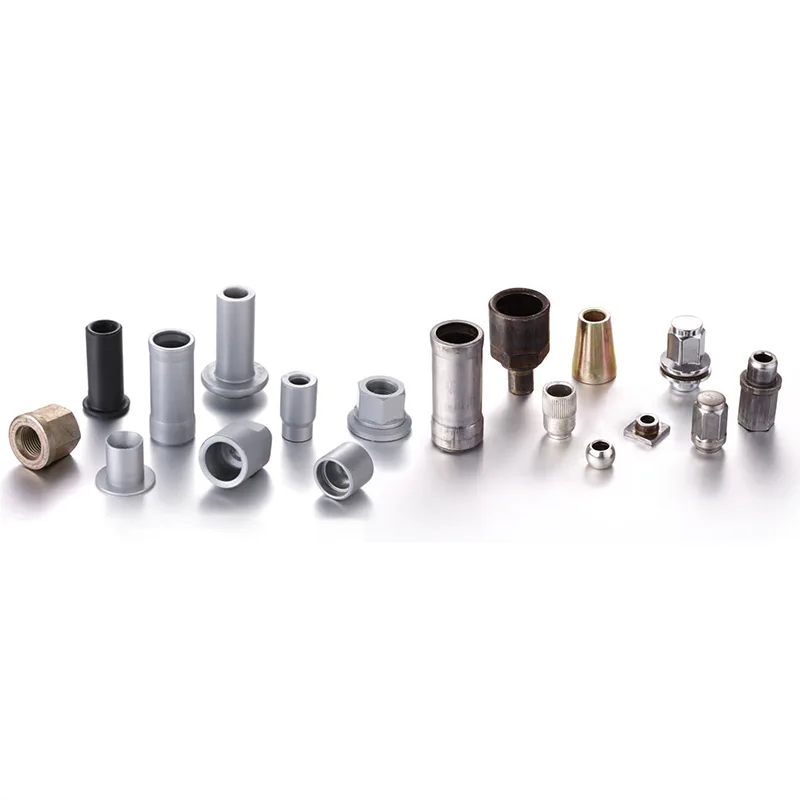

Paksut rakennemutterit
Pähkinät, joissa on syvät sisäiset ominaisuudet
Raskaat kiinnityskomponentit
Suunnitellut mutterit, joita käytetään kantavissa kokoonpanoissa
7-asemaiset pitkäiskumutterit valitaan tyypillisesti, kun tavalliset iskukoneet saavuttavat muovausrajansa. Jatkettu isku tukee asteittaista muodonmuutosta ja auttaa säilyttämään tasaisen geometrian syvemmällä profiililla.
TAICHUANG auttaa ostajia arvioimaan, vastaako pitkäiskuinen mutterinmuodostaja heidän tuotesuunnittelu- ja tuotantovaatimuksiaan, mukaan lukien materiaalien käyttäytyminen ja muovaussyvyysodotukset.
K1: Mikä tekee pähkinänmuodostajasta "pitkän iskun"?
Se mahdollistaa suuremman lävistysliikkeen, mikä mahdollistaa syvemmän ja kontrolloidumman muodonmuutoksen.
Q2: Sopiiko pitkäiskuinen mutterinmuodostaja tavallisille muttereille?
Sitä voidaan käyttää, mutta se on valittu pääasiassa pähkinöille, jotka vaativat syvempää muovaamista.
Q3: Vaikuttaako pitkä isku muodostusnopeuteen?
Jakson ajoitus riippuu kokoonpanosta; Ostajat tyypillisesti asettavat näissä sovelluksissa etusijalle muotovakauden nopeuden sijaan.
