6-asemainen mutterinmuodostaja on yksi laajimmin käytetyistä kokoonpanoista pähkinöiden valmistukseen tarkoitetuissa kylmäpäistyskonejärjestelmissä. Sen muotoiluprosessi jakaa materiaalin muodonmuutoksen kuuteen kontrolloituun vaiheeseen, mikä mahdollistaa mutterin rungon, viisteen ja sisäisten piirteiden muotoilemisen asteittain aggressiivisen yksivaiheisen muovauksen sijaan.
Verrattuna alemman aseman koneisiin tämä mutterinmuodostaja tarjoaa paremman hallinnan materiaalin virtaukseen ja mittojen vakauteen. Jokaisella asemalla on tietty muotoilutoiminto, joka auttaa vähentämään sisäistä rasitusta ja parantamaan yleistä muodon yhtenäisyyttä. Tämä rakenne tukee ennakoitavissa olevaa muovauskäyttäytymistä pitkillä tuotantoajoilla. TAICHUANG esittelee tämän kylmäpääratkaisun ostajille, jotka keskittyvät prosessin vakauteen, työkalujen selkeyteen ja yhtenäiseen mutterin geometriaan vakiokiinnittimien erittelyissä.
|
Malli |
Yksikkö |
SJNF 8B-6S |
SJNF 11B-6S |
SJNF 14B-6S |
SJNF 17B-6S |
SJNF 19B-6S |
SJNF22B-6S |
|
Takomisen asema |
Ei. |
6 |
6 |
6 |
6 |
6 |
6 |
|
Poikki tasainen pähkinä |
mm |
5-8 |
5.5-12.7 |
10-17 |
14-17 |
14-22 |
17-22 |
|
Sopiva kuusiomutteri |
mm |
M2,5-M5 |
M3-M6 |
M6-M10 |
M8-M10 |
M8-M14 |
M10-M14 |
|
Leikkaushalkaisija (maks.) |
mm |
8 |
11 |
14 |
17 |
19 |
22 |
|
Leikkauspituus (max) |
mm |
8 |
15 |
15 |
20 |
17 |
25 |
|
Poiston pituus (max) |
mm |
12 |
15 |
18 |
20 |
25 |
30 |
|
Kuolee piki |
mm |
38 |
50 |
60 |
70 |
80 |
90 |
|
Takomisen voima |
kg |
30000 |
55000 |
85000 |
120000 |
130000 |
160000 |
|
Ram aivohalvaus |
mm |
50 |
58 |
70 |
80 |
100 |
120 |
|
Ulostulo mutterille |
kpl/min |
120-300 |
100-280 |
90-220 |
70-170 |
60-140 |
60-135 |
|
Päämoottori |
kw |
7.5 |
11 |
15 |
22 |
30 |
37 |
|
Voitelumoottori |
kw |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Voiteluaine |
l |
400 |
600 |
900 |
1000 |
1200 |
1500 |
|
Noston vertailupaino |
Ton |
3.5 |
4.5 |
8 |
10 |
14 |
16 |
|
Koneen mitat |
cm |
185*160*105 |
240*165*110 |
310*210*145 |
320*220*140 |
375*225*160 |
405*245*165 |
|
Malli |
Yksikkö |
SJNF 24B-6S |
SJNF 28B-6S |
SJNF 33B-6S |
SJNF 36B-6S |
SJNF 41B-6S |
SJNF 50B-6S |
|
Takomisen asema |
Ei. |
6 |
6 |
6 |
6 |
6 |
6 |
|
Poikki tasainen pähkinä |
mm |
17-26 |
24-28 |
24-33 |
30-36 |
30-41 |
41-50 |
|
Sopiva kuusiomutteri |
mm |
M10-M18 |
M16-M18 |
M16-M22 |
M20-M22 |
M20-M27 |
M27-M33 |
|
Leikkaushalkaisija (maks.) |
mm |
24 |
28 |
30 |
36 |
40 |
50 |
|
Leikkauspituus (max) |
mm |
22/38 |
35 |
40 |
45 |
52 |
70 |
|
Poiston pituus (max) |
mm |
30/45 |
38 |
38/55 |
43 |
68 |
65 |
|
Kuolee piki |
mm |
100 |
120 |
140 |
150 |
165 |
195 |
|
Takomisen voima |
kg |
220000 |
330000 |
360000 |
400000 |
450000 |
800000 |
|
Ram aivohalvaus |
mm |
110/160 |
140 |
146/200 |
160 |
210 |
210 |
|
Ulostulo mutterille |
kpl/min |
50-100 |
50-100 |
45-80 |
40-75 |
40-70 |
30-55 |
|
Päämoottori |
kw |
55 |
75 |
110 |
132 |
160 |
250 |
|
Voitelumoottori |
kw |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Voiteluaine |
l |
2000 |
2200 |
3000 |
3100 |
3800 |
5800 |
|
Noston vertailupaino |
Ton |
25 |
31 |
45 |
52 |
80 |
130 |
|
Koneen mitat |
cm |
455*295*195 |
510*275*200 |
535*355*215 |
615*385*225 |
720*420*250 |
985*550*270 |
Langansyöttö ja pituusleikkaus
Alkuperäinen aihion muotoilu
Progressiivinen pähkinärungon muodostus
Kulman ja viisteen muotoilu
Mittojen tarkennus
Lopullinen muodostus ja purkaus
Tämä usean aseman asettelu tukee hallittua muodonmuutosta ilman leikkauslastuja, mikä säilyttää materiaalin eheyden.
Q1: Mitkä mutterityypit sopivat 6-asemaiseen mutterinmuodostajaan?
Sitä käytetään yleisesti tavallisissa kuusiomuttereissa ja vastaavissa muttereiden geometrioissa.
Q2: Pidetäänkö tätä kylmäsuuntaisena koneena?
Kyllä, se kuuluu kylmäpäällystyskoneluokkaan ja muodostaa muttereita kylmän muodonmuutoksen kautta.
Q3: Voidaanko työkaluja säätää erikokoisille muttereille?
Mutterin koko vaihtelee työkalukokoonpanon ja koneen asennuksen mukaan.
6-asemaista mutterinmuodostajaamme voidaan käyttää seuraavien tuotteiden valmistuksessa:

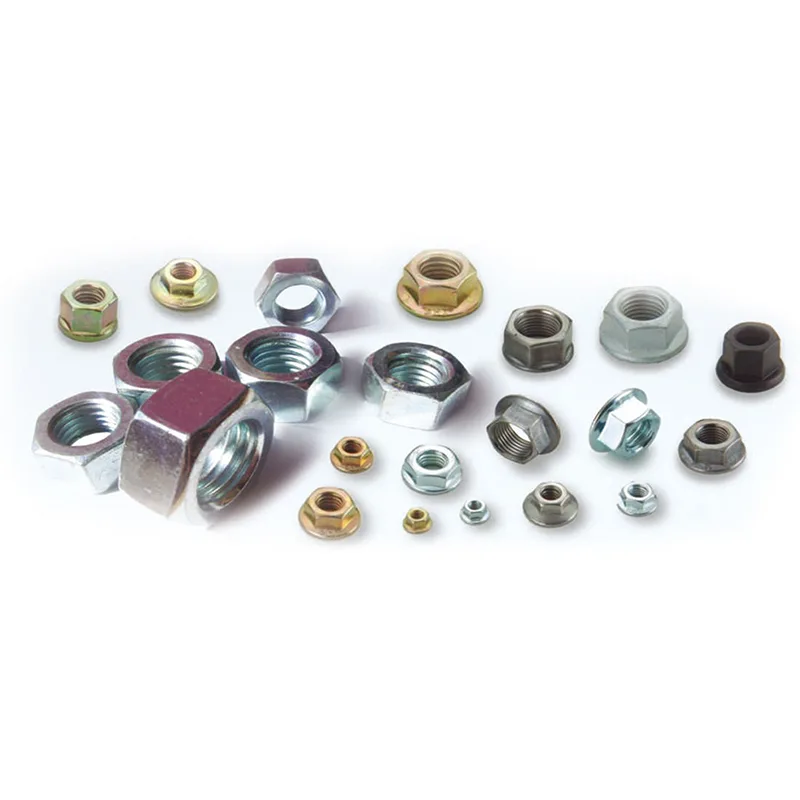

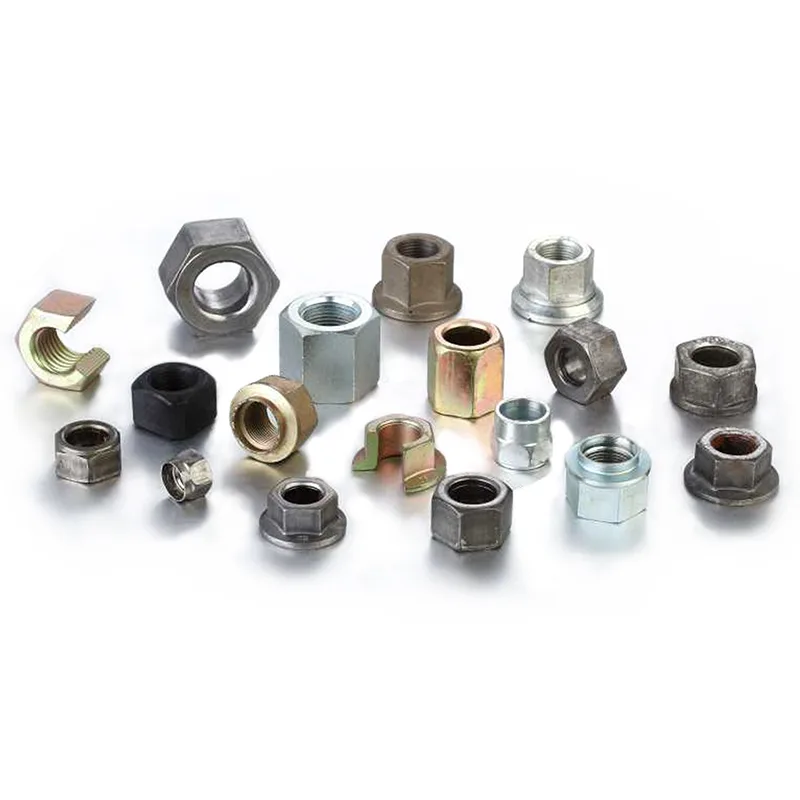

Kuusiomutterit ja tavalliset teollisuusmutterit
Autojen kiinnitysosat
Koneiden ja laitteiden kiinnikkeet
Yleiskäyttöiset kierremutterit
