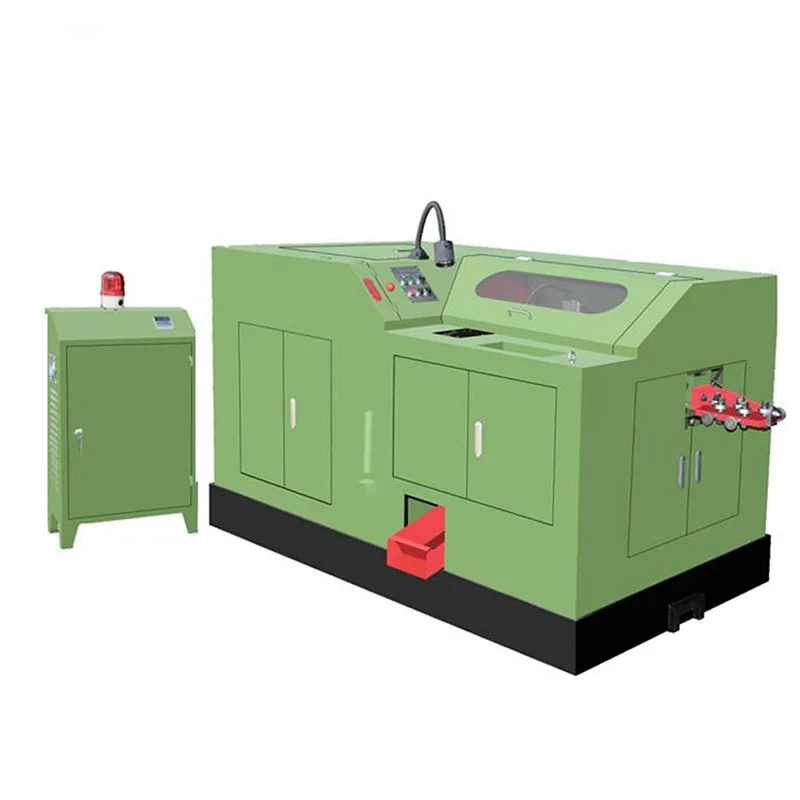

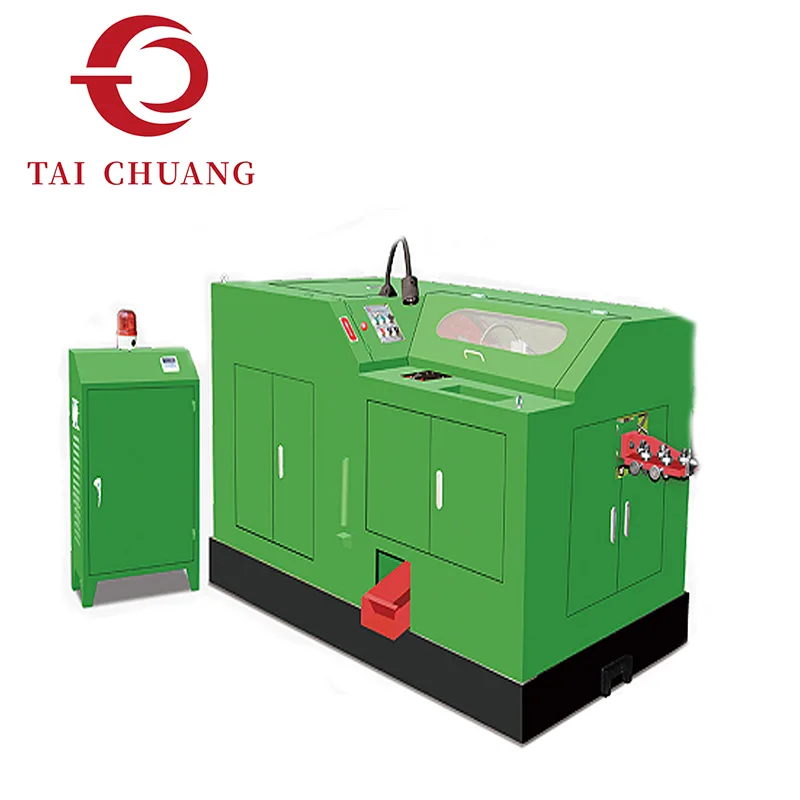

Monimutkaiseen monivaiheiseen muotoiluun suunniteltu 3-suulake 6-puhalluskylmäpääkoneisto laajentaa muodonmuutoskykyä kuudella peräkkäisellä puhalluksella, jotka on jaettu kolmeen meistiin. Tämä kokoonpano mahdollistaa progressiivisen materiaalinhallinnan, mikä mahdollistaa monimutkaiset pään muodot, pidemmät siirtymät pään alle ja vaativat mittatoleranssit yhdellä jatkuvalla syklillä.
TAICHUANG toimittaa tämän kylmäsuuntaisen ratkaisun valmistajille, jotka tuottavat suunniteltuja kiinnikkeitä, jotka vaativat kehittynyttä muovauslogiikkaa, vakaata materiaalivirtausta ja jatkuvaa toistettavuutta suurissa tuotantokuormissa. Järjestelmä on kehitetty tarkkuuskäyttöisille kiinnityslinjoille, joissa muovausjärjestyksen ohjaus vaikuttaa suoraan myötävirtaan kierteitykseen, lämpökäsittelyyn ja kokoonpanon laatuun.
|
Malli |
Max. Aihio Halkaisija/mm |
Max.Aihion pituus/mm |
Isku/mm |
Kapasiteetti/kpl/min |
Pääsuuttimen halkaisija/mm |
Katkaisun halkaisija/mm |
Lävistimen halkaisija/mm |
|
YH3615 |
Φ6.5 |
45 |
90 |
60-80 |
Φ46*100 |
Φ19*38 |
Φ31*75 |
|
YH3620 |
Φ9 |
70 |
125 |
50-70 |
Φ50*130 |
Φ24*40 |
Φ35*85 |
|
YH3625 |
Φ10 |
90 |
140 |
45-50 |
Φ58*150 |
Φ35*50 |
Φ38*120 |
|
Malli |
Leikkurin koko/mm |
Päämoottorin teho/kw |
Tilavuus (P*L*K)/m |
Paino/kg |
|
YH3615 |
10*32*75 |
Taso 6 -4kw |
2,50 * 1,60 * 1,50 |
4000 |
|
YH3620 |
12*30*85 |
Taso 6 -7,5kw |
2,80 * 1,90 * 1,90 |
5500 |
|
YH3625 |
14*45*105 |
Taso 6 -18,5kw |
4,37*2,07*1,98 |
8600 |
3-Die 6-Blow Cold Heading Machinen rakenne jakaa muodonmuutoksen kontrolloituihin mikrovaiheisiin sen sijaan, että se pakottaisi materiaalin liikkumaan pienemmillä raskailla iskuilla.
Tärkeimmät muotoiluominaisuudet sisältävät:
Progressiivinen volyymin uudelleenjako kuuden vaikutusvaiheen välillä
Vähentynyt iskukohtainen muodostusrasitus
Parannettu kuituvirtauksen kohdistus pään rakenteessa
Parannettu mittayhteensopivuus monimutkaisille geometrioille
Tämä vaiheittainen muodostuslogiikka tukee:
Suuret pään ja varren väliset suhteet
Syviä syvennyksiä
Monivaiheiset pääprofiilit
Tarkat olkapääsiirtymät
Lisäiskut parantavat ohjattavuutta erityisesti osissa, joissa symmetria ja samankeskisyys ovat kriittisiä.
Parempi muotoilujoustavuus edistyneille pulttimalleille
Vakaa mittojen toistettavuus pitkillä tuotantoajoilla
Parempi materiaalin käyttö hallitun muodonmuutoksen ansiosta
Pienempi halkeiluriski erittäin lujissa materiaaleissa
Tasapainoinen muovauskuorman jakautuminen parantaa muotin käyttöikää
Kone on suunniteltu integroitavaksi suuren volyymin kiinnittimien valmistusympäristöihin, joissa tuotannon jatkuvuus ja osien vakaus ovat tärkeitä.

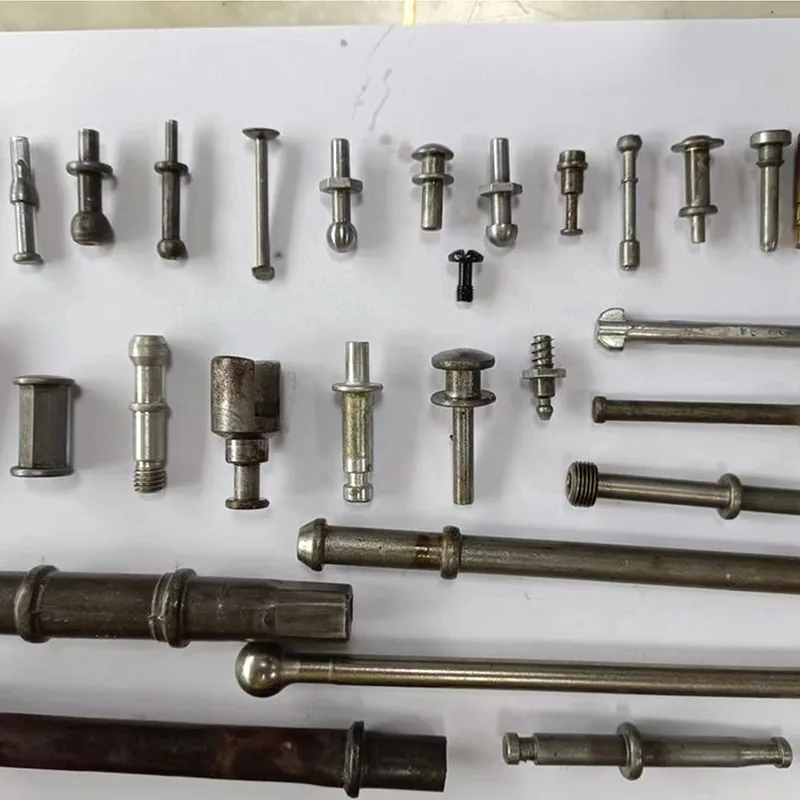

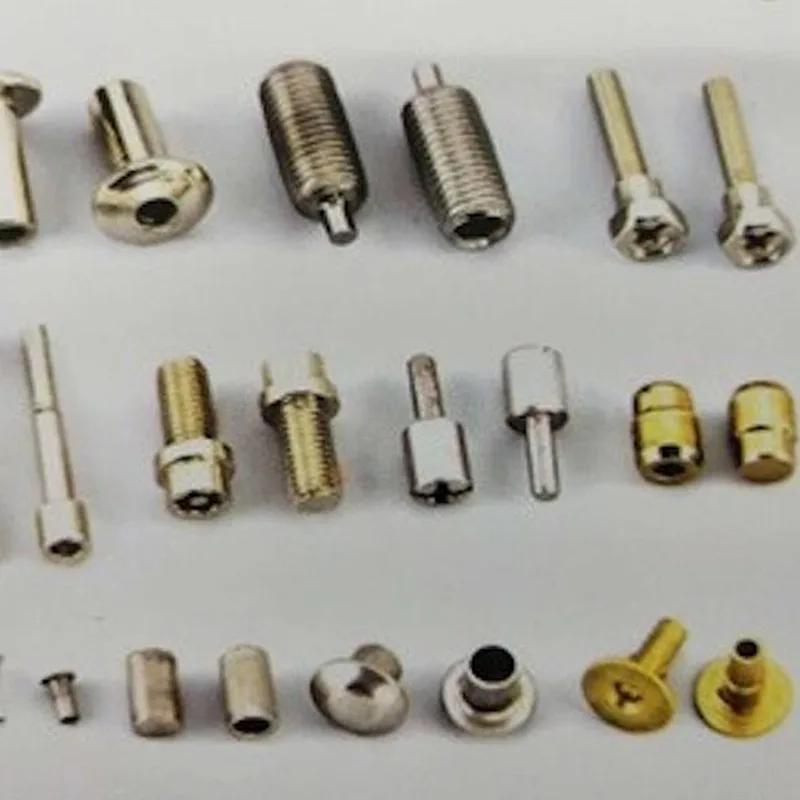

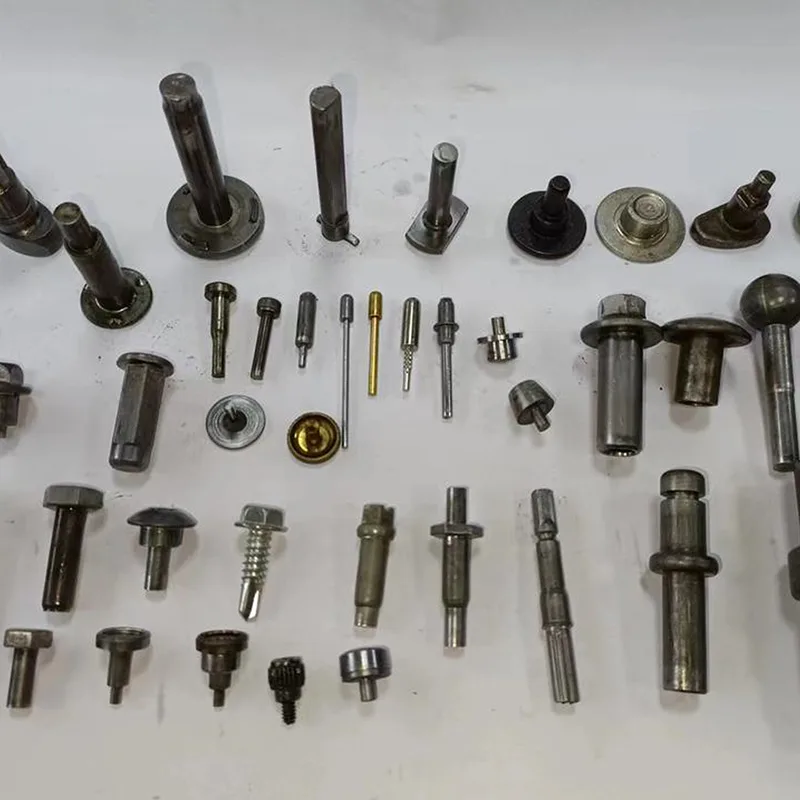

Sopii valmistukseen:
Autojen rakennepultit
Raskaiden koneiden kiinnikkeet
Laippapultit syvällä syvennyksellä
Erittäin lujat teollisuuspultit
Mittatilaustyönä valmistetut monivaiheiset kiinnikkeet
3-Die 6-Blow Cold Heading Machine tukee hiiliterästä, seosterästä ja tiettyjä ruostumattoman teräksen laatuja materiaalin valmistelusta ja muovausparametreista riippuen.
3-Die 6-Blow -kokoonpano valitaan yleensä, kun:
Tuotteen geometriaa ei voida saavuttaa 3-puhallusjärjestelmillä
Materiaalin lujuus lisää muotoilun monimutkaisuutta
Pään geometria vaatii progressiivista muotoilua
Edellytetään tiukkaa samankeskisyyttä ja mittapysyvyyttä
Jatkokäsittely vaatii tasaista esikierteen muotoilun laatua
Tämä järjestelmä kattaa kuilun keskitason monipuhalluskoneiden ja erittäin erikoistuneiden laajamittaisten kylmäsuuntauslinjojen välillä.
Kysymys 1: Mikä on 6 iskun etu verrattuna kolmeen iskuun?
Kuusi iskua mahdollistavat materiaalivirtauksen hienomman ohjauksen, vähentäen muovausjännitystä vaihetta kohti ja parantaen geometrian tarkkuutta.
Q2: Miten tämä vaikuttaa kuoleman elämään?
Muodonmuutosten jakaminen kuuden iskun kesken vähentää huippuiskurasitusta, mikä voi pidentää muotin pitkäikäisyyttä oikeissa käyttöolosuhteissa.
Q3: Onko tämä kokoonpano tarkoitettu suurten määrien tuotantoon?
Kyllä. Se on suunniteltu jatkuvaan teolliseen tuotantoympäristöön, joka vaatii mittavakautta ja prosessin luotettavuutta.
