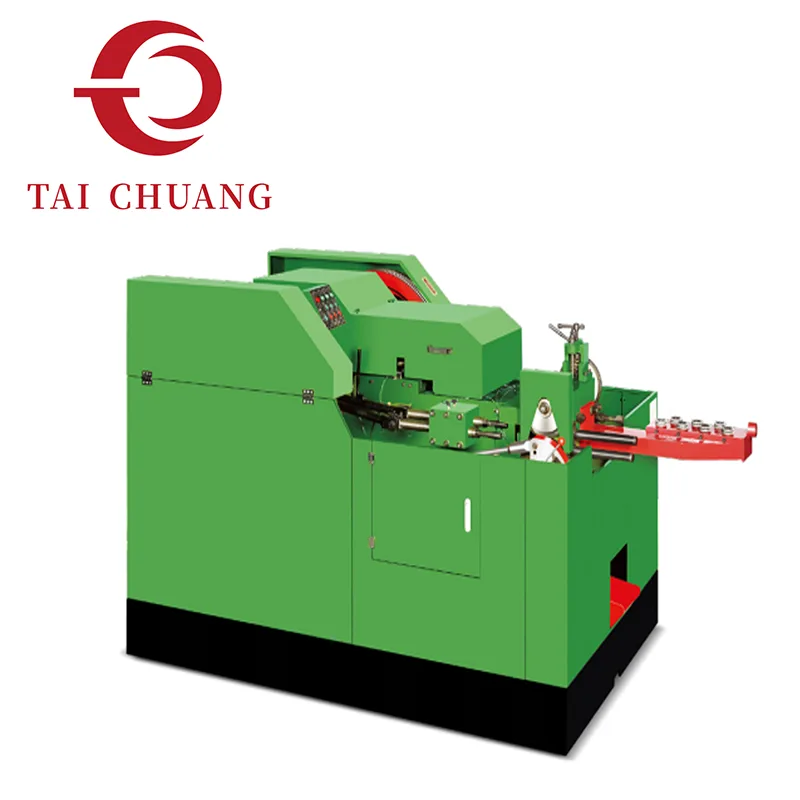

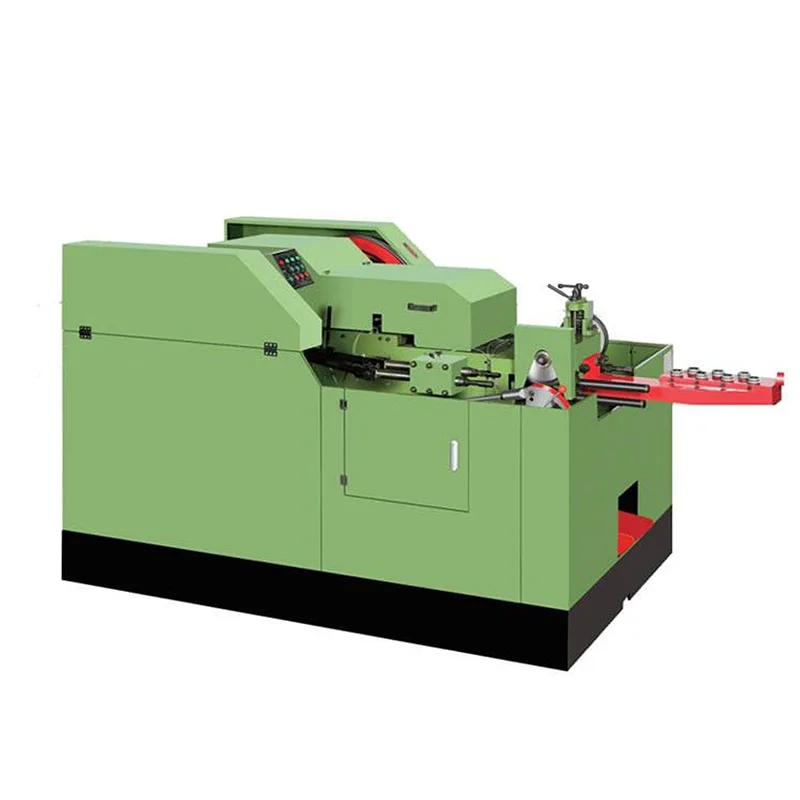

2-suulake 3-puhalluskylmäpääkoneen kokoonpano integroi kaksoissuulakkeen etenemisen ylimääräiseen iskuvaiheeseen materiaalin uudelleenjakautumisen parantamiseksi pulttimuovauksen aikana. Alkumuotoilu tapahtuu ensimmäisessä muotissa, jota seuraa ohjattu siirtymävaiheen hienosäätö ja lopullinen pään viimeistely toisessa muotissa koordinoidun puhallussekvenssin avulla.
Puhallusmäärän lisääminen kahden muottiaseman ylläpidossa mahdollistaa paremman muodonmuutoskerrostuksen ilman, että koneen rakennetta merkittävästi suurennetaan. Ylimääräinen iskuvaihe tarjoaa välikorjauskyvyn ennen lopullista geometrian stabilointia, mikä parantaa pään symmetriaa ja mittojen yhtenäisyyttä.
Verrattuna 2-Die 2-Blow -järjestelmiin tämä kokoonpano tarjoaa suuremman muovaussyvyyden ja paremman tilavuuden hallinnan. Samalla se on rakenteellisesti yksinkertaisempi kuin kolmiuottiset koneet, joten se on käytännöllinen väliratkaisu valmistajille, jotka parantavat muovaustarkkuutta.
TAICHUANG toimittaa 2-die 3-Blow kylmäpäällystyskoneratkaisuja kiinnittimien valmistajille, jotka etsivät parannettua geometrian hallintaa tasapainotetussa laitekehyksessä.
|
Malli |
Max. Aihio Halkaisija/mm |
Isku/mm |
Kapasiteetti/kpl/min |
K.O Isku/mm |
P.K.O Isku/mm |
Pääsuuttimen halkaisija/mm |
Pääsuuttimen halkaisija/mm |
Lävistimen halkaisija/mm |
Katkaisun halkaisija/mm |
|
YH2310 |
Φ5.0 |
60 |
90-110 |
45/40 |
10 |
Φ26*60 |
Φ32*60 |
Φ24*60*3 |
Φ15*30 |
|
YH2315 |
Φ7.0 |
100 |
60-90 |
70/60 |
15 |
Φ32*100 |
Φ36*100 |
Φ30*75*3 |
Φ20*35 |
|
YH2320 |
Φ9.0 |
120 |
60-80 |
90/80 |
18 |
Φ35*120 |
Φ42*120 |
Φ35*100*3 |
Φ24*40 |
|
YH2325 |
Φ11.0 |
156 |
60-70 |
110/100 |
25 |
Φ45*160 |
Φ55*160 |
Φ40*120*3 |
Φ28*40 |
|
YH2330 |
Φ13.0 |
160 |
50-60 |
120/110 |
25 |
Φ55*160 |
Φ60*160 |
Φ50*120 |
Φ35*50 |
|
YH2340 |
Φ15.0 |
200 |
40-50 |
140/130 |
25 |
Φ65*200 |
Φ75*200 |
Φ60*160 |
Φ45*60 |
|
Malli |
Leikkurin koko/mm |
Normaali pultin koko/mm |
Varren aihion pituus/mm |
Päämoottorin teho/kw |
Tilavuus (P*L*K)/m |
Paino/kg |
|
YH2310 |
10*35*72 |
Φ1-5 |
2-30 |
Taso 6 - 2,2kw |
1,70*1,10*1,20 |
1300 |
|
YH2315 |
10*35*72 |
Φ2-7 |
2-50 |
Taso 6 -2,2kw |
2,30*1,30*1,20 |
2600 |
|
YH2320 |
12*40*77 |
Φ3-9 |
2-70 |
Taso 8 -4.0kw |
2,80 * 1,40 * 1,60 |
3300 |
|
YH2325 |
12*42*90 |
Φ4-11 |
2-90 |
Taso 8 - 5,5kw |
3,80 * 1,60 * 1,70 |
5300 |
|
YH2330 |
16*50*115 |
Φ5-13 |
2-100 |
Taso 6 - 11kw |
3,80 * 1,60 * 1,80 |
8450 |
|
YH2340 |
18*55*125 |
Φ6-15 |
2-120 |
Taso 6 -18,5kw |
4,20*1,85*1,70 |
14300 |
Muodostusjärjestys on tyypillisesti seuraava:
• Ensimmäinen muotti – Materiaalin kerääminen ja ensisijainen muotoilu
• Toinen muotti – siirtymävaiheen hienosäätö
• Lisäisku – Lopullinen rakenteellinen määritelmä
Kolminkertainen iskun eteneminen parantaa hallintaa:
Pään paksuuden jakautuminen
Siirtymähartioiden kohdistus
Samankeskisyyden vakaus
Pinnan eheys suuren muodonmuutoksen aikana
Hallittu sekvensointi vähentää äkillistä jännityksen kertymistä muotinonteloon.
Kahden suulakkeen asettelu säilyttää hallittavan työkalujen monimutkaisuuden, kun taas kolmen puhalluksen sekvensointi lisää muotoilun joustavuutta.
2-die 3-Blow Cold Heading Machine valitaan usein, kun:
Kaksipuhallusjärjestelmissä ei ole riittävää hienostuneisuutta
Kolmipuitteiset järjestelmät ylittävät nykyiset tuotantovaatimukset
Tehdastilan rajoitteet rajoittavat usean suulakkeen laajentamista
Parempaa toistettavuutta tarvitaan ilman suuria rakenteellisia uudistuksia
Tasapainotettu arkkitehtuuri tukee keskisuurten ja suurten volyymien tuotantoympäristöjä.
Muodostusenergian jakaminen kahdelle suulakkeelle ja kolmannen iskuvaiheen lisääminen mahdollistaa tasaisemman voiman etenemisen.
Tuloksena olevia toiminnallisia ominaisuuksia ovat:
Parannettu mittojen vakaus
Vähentynyt muodonmuutosshokki
Parempi pään painonhallinta
Vakaa erän tasaisuus pitkien ajojen aikana
Asteittainen energian jakautuminen auttaa muodostamaan keskilujia materiaaleja, joiden geometria on parempi.
1. Mitä etua kolmas isku tarjoaa kaksoissuulakejärjestelmässä?
Lisäpuhallus mahdollistaa välikorjauksen ja hienostuneen pään muotoilun lisäämättä meistien määrää.
2. Miten se eroaa 3-Die 3-Blow -kokoonpanosta?
2-Die 3-Blow säilyttää yksinkertaisemman työkalurakenteen ja tarjoaa paremman iskunhallinnan. Kolmen suutinjärjestelmät mahdollistavat muodonmuutosten segmentoinnin.
3. Sopiiko tämä kokoonpano autojen kiinnittimille?
Parannettu muodonmuutosten hallinta tukee parempaa toistettavuutta ja vastaa monia autojen pultteja koskevia vaatimuksia.
4. Lisääkö se merkittävästi mekaanista monimutkaisuutta?
Mekaaninen koordinaatio paranee kohtalaisesti lisätyn iskun ansiosta, mutta muotin asettelu pysyy kompaktina.
