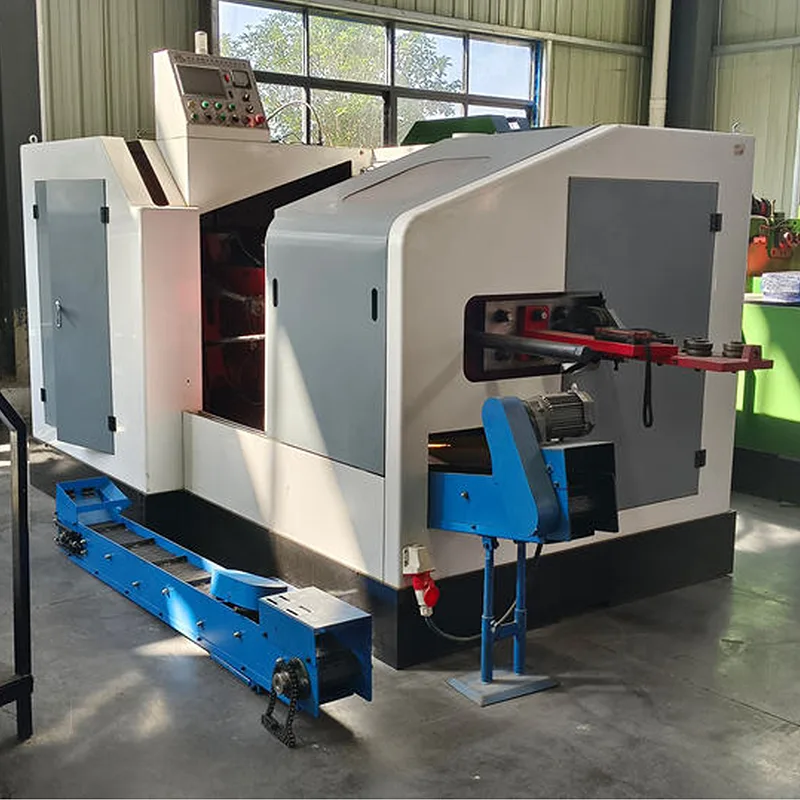

Suunniteltu halkaisijaltaan suurille ja pitkille kiinnikkeille, tämä 1-suulakkeinen 2-puhallus pitkäiskuinen, suurikokoinen kylmäpääkoneisto parantaa muovauskapasiteettia yksisuulaisessa, kaksipuhallisessa rakenteessa. Pidennetty iskumekanismi mahdollistaa suuremman materiaalin siirtymisen ja pidemmän varren muodostuksen säilyttäen samalla hallitun pään muotoilun jatkuvassa syklissä.
TAICHUANG, Kiinassa sijaitseva tehdas, toimittaa tätä raskaaseen käyttöön tarkoitettua kylmäpääratkaisua valmistajille, jotka tuottavat ylisuuria pultteja ja pitkiä rakenteellisia kiinnikkeitä, jotka ylittävät standardien lyhyttahtijärjestelmien muovausalueen. Kone keskittyy vakaaseen muodonmuutoksen hallintaan, materiaalin lujuuden säilyttämiseen ja mittojen tasaisuuteen suuremmissa muovauskuormissa.
|
Malli |
Max. Aihio Halkaisija/mm |
Aihion pituus/mm |
Katkaisun pituus/mm |
Isku/mm |
Kapasiteetti/kpl/min |
Pääsuuttimen halkaisija/mm |
Alkulävistimen halkaisija/mm |
Tarkka meistin halkaisija/mm |
Katkaisun halkaisija/mm |
|
D12-70 |
Φ7,0-15 |
70 |
90 |
120 |
60-70 |
Φ80*120 |
Φ55*120 |
Φ55*120 |
Φ45*45 |
|
D12-150 |
Φ7,0-15 |
150 |
170 |
190 |
40-50 |
Φ80*200 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-200 |
Φ7,0-15 |
200 |
220 |
250 |
30-40 |
Φ88*260 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-250 |
Φ7,0-15 |
250 |
270 |
300 |
30-40 |
Φ88*330 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-300 |
Φ7,0-15 |
300 |
320 |
330 |
25-35 |
Φ88*360 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ90*540 |
Φ60*270 |
Φ60*270 |
Φ45*60 |
|
D16-180 |
Φ8,0-16 |
180 |
210 |
240 |
35-40 |
Φ98*220 |
Φ65*180 |
Φ65*180 |
Φ60*80 |
|
D16-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ98*540 |
Φ60*270 |
Φ60*270 |
Φ60*80 |
|
Malli |
Leikkurin koko/mm |
Päämoottorin teho/kw |
Tilavuus (P*L*K)/m |
Paino/kg |
|
D12-70 |
16*50*125 |
Taso 6 - 15kw |
4,50 * 2,00 * 1,32 |
7900 |
|
D12-150 |
18*60*125 |
Taso 6 - 18,5kw |
5,20*1,90*1,80 |
14000 |
|
D12-200 |
18*60*125 |
Taso 6 - 18,5kw |
5,20*1,90*1,80 |
14300 |
|
D12-250 |
18*60*125 |
Taso 6 - 18,5kw |
5,20*1,90*1,80 |
15000 |
|
D12-300 |
18*60*125 |
Taso 6 - 18,5kw |
5,20*1,90*1,80 |
15800 |
|
D12-450 |
18*60*125 |
Taso 6 - 22kw |
6,50*2,25*2,10 |
20800 |
|
D16-180 |
20*60*125 |
Taso 6 -30kw |
4,40*2,10*1,95 |
20800 |
|
D16-450 |
20*70*125 |
Taso 6 - 22kw |
6,50*2,25*2,10 |
21000 |
Pidempi iskun liike mahdollistaa suuremman materiaalin liikkumisen jokaisen iskun aikana. Sen sijaan, että puristaisi materiaalia rajoitetun siirtymäikkunan sisällä, järjestelmä tarjoaa lisämuovausetäisyyttä, joka tukee:
Pitkävartisen pultin valmistus
Suuremman halkaisijan pään muodostus
Parannettu metallin virtauksen jakautuminen
Pienempi ylimitoitettujen osien alitäytön riski
Kahden puhalluksen sekvenssi erottaa järkkymisen ja lopullisen pään muotoilun, mikä varmistaa vakaan geometrian myös suurempia tilavuuksia muodostettaessa.
Suuret kiinnikkeet vaativat vahvempaa rungon jäykkyyttä ja tasapainoista iskunvaimennusta. Tämä 1-suulake 2-puhallus pitkäiskuinen suurikokoinen kylmäsuuntainen kone on kehitetty:
Vahvistettu koneen runkorakenne
Vakaa kammen ja liukuliikkeen ohjaus
Hallittu iskunsiirto
Parannettu kohdistustarkkuus
Nämä rakenteelliset ominaisuudet tukevat tasaista suorituskykyä vaativissa suurissa pulttien tuotantoympäristöissä.
Valmistuksessa yleisesti käytetty:
Rakenteelliset ruuvit
Raskaiden koneiden kiinnikkeet
Tuulivoiman ankkurin pultit
Suuren halkaisijan teolliset pultit
Infrastruktuuritekniikan kiinnikkeet
Materiaalien yhteensopivuus sisältää hiiliteräs- ja seosteräslaadut, joita tyypillisesti käytetään rakennesovelluksissa.
Yksipuikkoinen 2 puhallus pitkäiskuinen suurikokoinen kylmäsuuntainen koneemme katsotaan yleensä seuraavissa tapauksissa:
Pultin pituus ylittää normaalin iskukyvyn
Suurempi pään tilavuus vaatii enemmän materiaalin liikettä
Rakennepultit vaativat suurempaa muovausvakautta
Tuotanto sisältää halkaisijaltaan keskikokoisia ja suuria kiinnikkeitä
Tavalliset 1-suulake 2-puhallusjärjestelmät saavuttavat kapasiteettirajat
Se tarjoaa laajennetun muovausalueen siirtymättä monimutkaisiin monimutkaisiin järjestelmiin.
Kysymys 1: Mikä on pitkän iskun etu verrattuna tavalliseen iskuon?
Pitkä isku mahdollistaa suuremman materiaalin siirtymän, mikä tekee siitä sopivan pidemmille pulteille ja suuremmille pään tilavuuksille.
Q2: Sopiiko tämä kone vain suurikokoisille pulteille?
Se on optimoitu suurille ja pitkille kiinnikkeille, mutta se pystyy käsittelemään myös keskikokoisia osia työkalujen asetuksista riippuen.
Q3: Vaikuttaako pitkä isku mittatarkkuuteen?
Oikein kalibroituna pidennetty isku parantaa materiaalivirtauksen hallintaa ja vähentää alitäyttöriskiä suurissa osissa.
