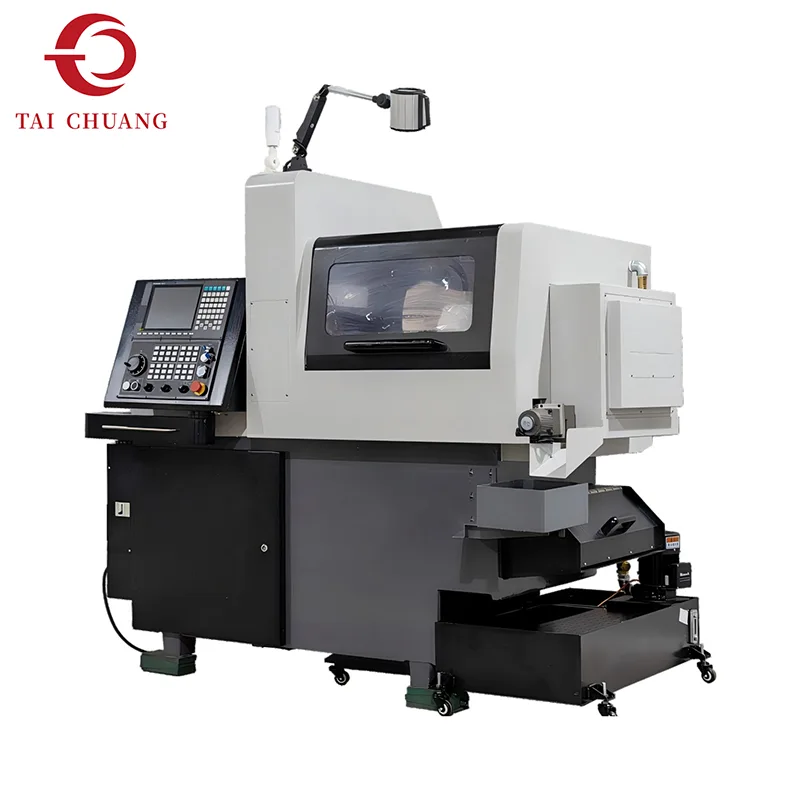

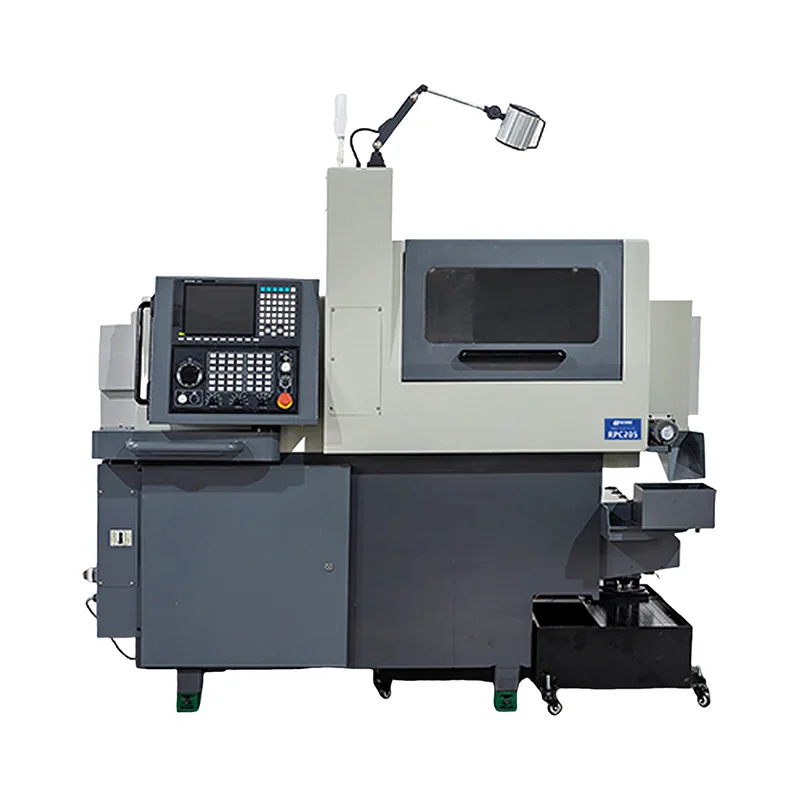

Nykyaikainen tarkkuusvalmistus vaatii yhä enemmän koneita, jotka pystyvät suorittamaan useita työstötoimenpiteitä ilman toistuvaa työkappaleen uudelleenasemointia. 6 Axis Swiss Type -sorvi täyttää tämän vaatimuksen integroimalla edistyneen liikkeenohjauksen sveitsiläisen koneistustekniikan rakenteelliseen vakauteen.

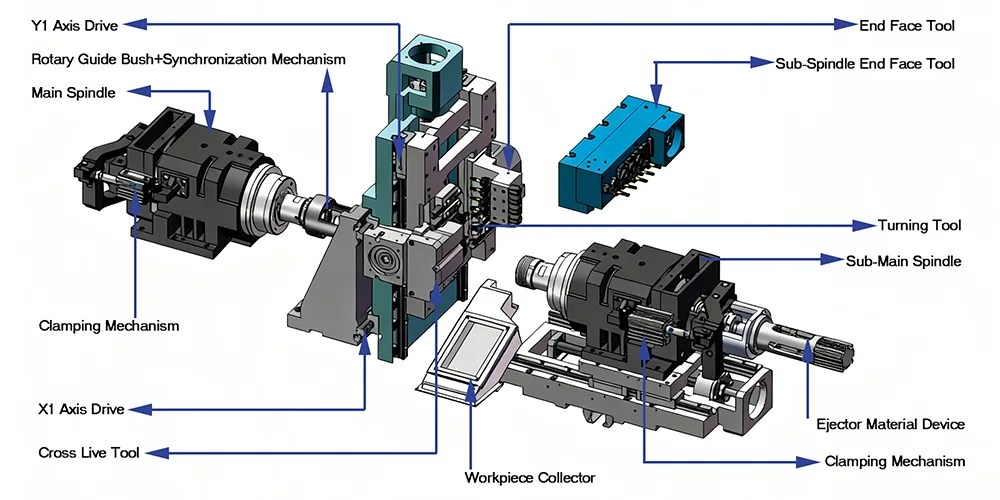

Kone käyttää liukuvaa päätukirakennetta yhdistettynä ohjausholkin tukeen, jolloin työkappale pysyy tukevasti vakaana leikkauksen aikana. Tämä kokoonpano on erityisen tehokas koneistettaessa pitkiä, ohuita osia, jotka normaalisti ovat alttiita tärinälle tai taipumiselle tavanomaisissa sorvausjärjestelmissä.
Verrattuna alemman akselin sveitsiläisiin koneisiin kuusiakselinen konfiguraatio lisää koneistuksen joustavuutta. Lisäliikkeen ohjaus mahdollistaa samanaikaisten toimintojen, kuten poikkiporauksen, uran jyrsinnän, ääriviivasorvauksen ja kierteen muotoilun, suorittamisen koordinoidussa järjestyksessä. Tämä laajennettu ominaisuus lyhentää merkittävästi sykliaikaa ja parantaa samalla tuotannon yleistä tehokkuutta.
TAICHUANG toimittaa tämän sveitsiläisen tyyppisen sorvin valmistajille, jotka etsivät erittäin integroituja koneistusjärjestelmiä, jotka pystyvät tukemaan vaativaa tarkkuusosien tuotantoa.
| Tuote | RPC-126 | RPC-126A | RPC-126B | |
| Matka ja reiän halkaisija | Pää-/alakaran suurin työnopeus (rpm) | 8000/8000 | 8000/8000 | 8000/8000 |
| Pää-/alakaran suurin kääntöhalkaisija (mm) | Φ12/Φ12 | Φ12/Φ12 | Φ12/Φ12 | |
| Vähimmäisosastonumero | Jatkuva indeksointi | Jatkuva indeksointi | Jatkuva indeksointi | |
| Pää-/alakaran reiän halkaisija (mm) | Φ13/Φ13 | Φ13/Φ13 | Φ13/Φ13 | |
| Pääkara | OD-sorvaustyökalun tekniset tiedot ja määrä | |||
| OD-sorvaustyökalujen määrä (kpl) | 5 Kääntötyökalu | 5 Kääntötyökalu | 12 Kääntötyökalu | |
| OD-sorvaustyökalun hain koko (mm) | 12×12 | 12×12 | 12×12 | |
| Päätypinnan kiinteä työkalumäärä (kpl) | 4 × Φ20 pyöreä reikä (ER11) | 2×Φ20 pyöreä reikä (ER11) | / | |
| Suurin poraushalkaisija (mm) | Φ9 | Φ9 | / | |
| Suurin kierteityshalkaisija (mm) | M8 | M8 | / | |
| Päätypinnan sähkökäyttöisten työkalujen määrä (kpl) | / | ER11×3 | / | |
| Suurin poraushalkaisija (mm) | / | Φ5 | / | |
| Suurin kierteityshalkaisija (mm) | / | M4 | / | |
| Suurin nopeus (rpm) | / | 5000 | / | |
| Ristimoottorikäyttöisten (live)työkalujen määrä (kpl) | ER11×2 lisää ER16×2 | ER11×2 lisää ER16×2 | / | |
| Suurin poraushalkaisija (mm) | Φ9 | Φ9 | / | |
| Suurin kierteityshalkaisija (mm) | M8 | M8 | / | |
| Suurin nopeus (rpm) | 5000 | 5000 | / | |
| Suurin sahanterän jyrsintähalkaisija (poikkipinta) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Ohjausholkkitila/ei-ohjainholkkitila | ||||
| Alakara | Päätypinnan sähkökäyttöisten työkalujen määrä (kpl) | 3×Φ20Pyöreä reikä (ER11) | 3×Φ20Pyöreä reikä (ER11) | 3×Φ20Pyöreä reikä (ER11) |
| Suurin poraushalkaisija (mm) | Φ9 | Φ9 | Φ9 | |
| Suurin kierteityshalkaisija (mm) | M8 | M8 | M8 | |
| Päätypinnan sähkökäyttöisten työkalujen määrä (kpl) | ER11×3 | ER11×3 | ER11×3 | |
| Suurin poraushalkaisija (mm) | Φ9 | Φ9 | Φ9 | |
| Suurin kierteityshalkaisija (mm) | M8 | M8 | M8 | |
| Suurin nopeus (rpm) | 6500 | 6500 | 6500 | |
| Ristimoottorikäyttöisten (live)työkalujen määrä (kpl) | ER11×3 | ER11×3 | ER11×3 | |
| Suurin poraushalkaisija (mm) | Φ9 | Φ9 | Φ9 | |
| Suurin kierteityshalkaisija (mm) | M8 | M8 | M8 | |
| Suurin nopeus (rpm) | 6500 | 6500 | 6500 | |
| Muut parametrit | Muut parametrit | |||
| Pää-/alamoottori (kw) | 2,2/2,2 | 2,2/2,2 | 2,2/2,2 | |
| Pääkaran ristikkäiskäyttöinen työkalumoottori (kw) | 1 | 1 | / | |
| Pääkaran pääty Konekäyttöinen työkalumoottori (kw) | / | / | ||
| 0.4 | ||||
| Alakaran ristikkäinen moottorikäyttöinen työkalumoottori (kw) | 1 | 1 | 1 | |
| Servomoottorit (X1,Z1,Y1,X2,Z2) (kw) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Servomoottori (Y2) (kw) | 1 | 1 | 1 | |
| Voitelupumpun moottori (kw) | 0.1 | 0.1 | 0.1 | |
| Jäähdytysnestepumpun moottori (kw) | 0.35 | 0.35 | 0.35 | |
| Pikasyöttönopeus (tehdasasetus) (m/min) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Jäähdytysnestesäiliön tilavuus (L) | 200 | 200 | 200 | |
| Voiteluyksikön kapasiteetti (L) | 3 | 3 | 3 | |
| Keskikorkeus (mm) | 1050 | 1050 | 1050 | |
| Mitat (Pituus × Leveys × Korkeus) (mm) (Pakkauksen mitat lisää 200) | 2310×1880×1800 | 2310×1880×1800 | 2310×1880×1800 | |
| Koneen paino (kg) | 2500 | 2500 | 2500 | |
| Koneen teho (kw) | 13 | 13.5 | 12 | |
Kuusiakselinen rakenne mahdollistaa monimutkaisemmat työkalun liikeradat, mikä mahdollistaa kehittyneet koneistusstrategiat monimutkaisille komponenttigeometrioille.
Sorvaus, jyrsintä, poraus ja kierteitys voidaan suorittaa yhdessä jatkuvassa työstöjaksossa.

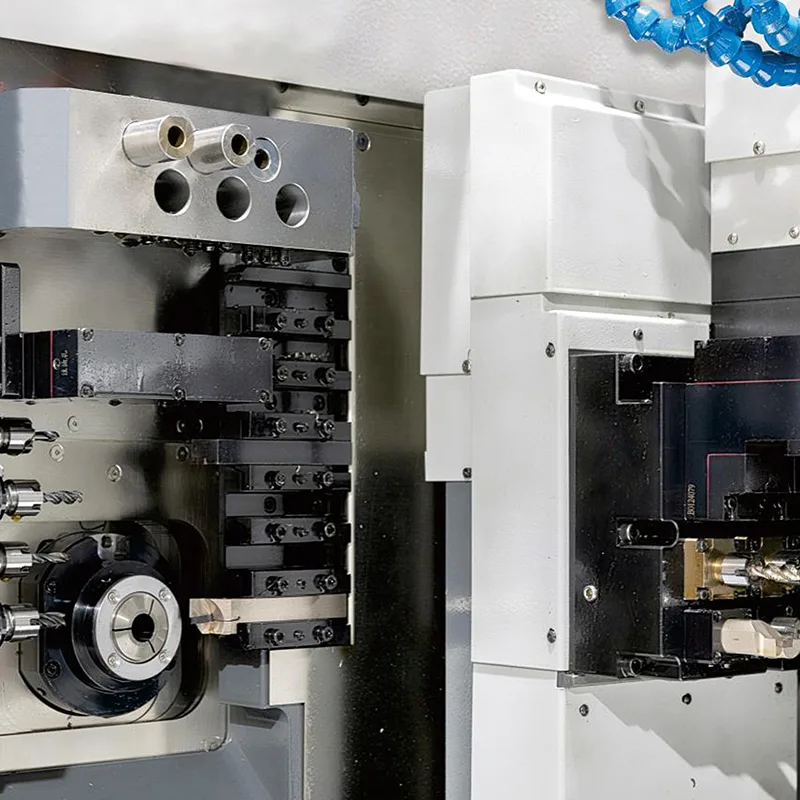

Ohjainholkki stabiloi työkappaleen lähellä leikkausaluetta vähentäen tärinää ja parantaen koneistustarkkuutta.
6 Axis Swiss Type -sorvit on suunniteltu tuottamaan pieniä tarkkuuskomponentteja tehokkaasti suhteellisen pienellä koneen tilalla.
Moniakselinen koneistus mahdollistaa useiden prosessien suorittamisen ilman osien siirtämistä koneiden välillä.
Monimutkaisia komponentteja voidaan työstää koordinoidulla akseliliikkeellä.
Vakaat leikkausolosuhteet auttavat ylläpitämään tiukat toleranssivaatimukset pitkillä tuotantoajoilla.
Useiden toimintojen yhdistäminen yhdeksi koneistussykliksi tukee tarkkuuskomponenttien valmistuksen nopeampaa suorituskykyä.

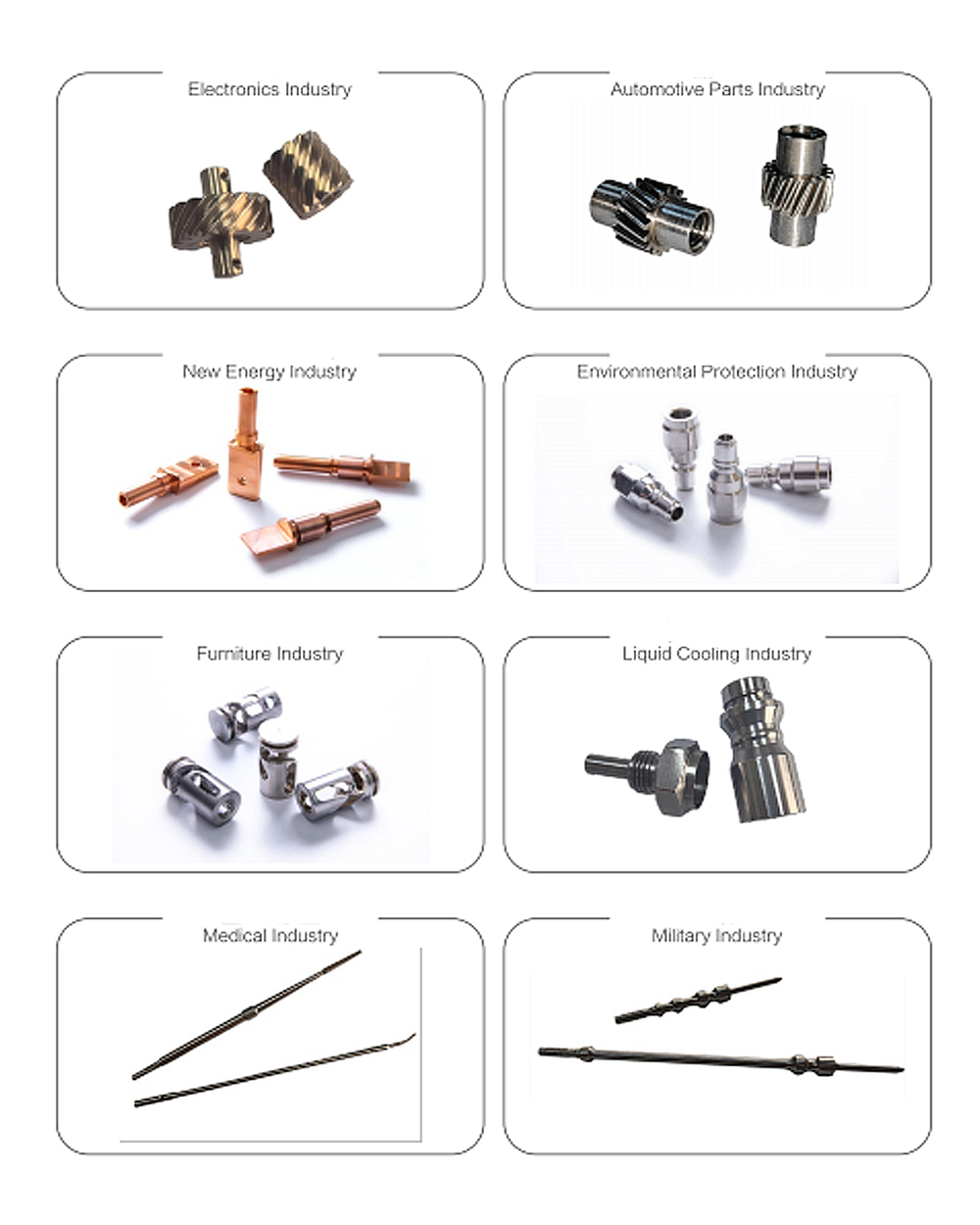

6 Axis Swiss Type -sorvia käytetään laajalti teollisuudessa, jotka vaativat monimutkaisten pienten komponenttien tarkkaa työstöä.
Yleisiä sovelluksia ovat:
lääketieteellisten implanttien komponentit
tarkkuuselektroniikkaliittimet

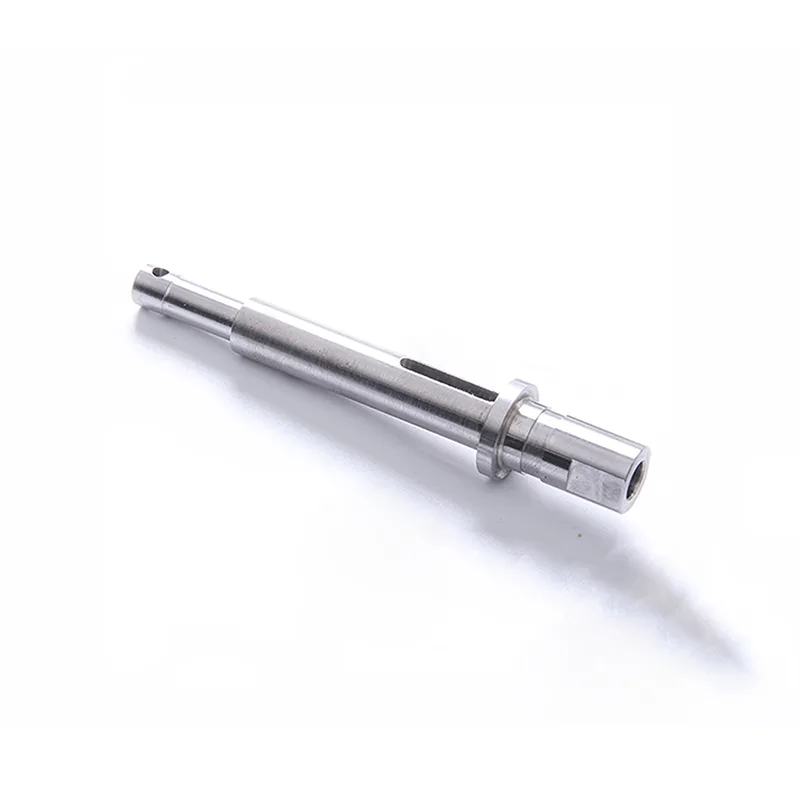

pienoisakselit ja tapit
korkean tarkkuuden autonosia
ilmailu-avaruuslaitteiden komponentit
kellot ja mikromekaaniset osat
Valmistajat, jotka tuottavat arvokkaita tarkkuuskomponentteja, luottavat usein sveitsiläiseen koneistustekniikkaan sen vakauden ja tarkkuuden vuoksi.
TAICHUANG tarjoaa valikoiman teollisuuslaiteratkaisuja maailmanlaajuisille valmistusteollisuudille. TAICHUANGin toimittamat sveitsiläiset sorvijärjestelmät keskittyvät tukemaan tarkkuustyöstövaatimuksia eri sektoreilla.
Keskeisiä etuja ovat:
ammattikäyttöön tarkoitettujen laitteiden toimitus tarkkuusvalmistukseen
pienten osien työstöön soveltuvia ratkaisuja
korkean tarkkuuden tuotantoa tukevat laitteet
globaali sovellusalan kokemus
TAICHUANG pyrkii auttamaan valmistajia parantamaan koneistuskykyä luotettavien teollisten laiteratkaisujen avulla.
Mikä on 6-akselisen sveitsiläisen sorvin etu verrattuna harvempiin akselikoneisiin?
Kuusiakselinen järjestelmä tarjoaa lisää työkalun liikkumiskykyä, mikä mahdollistaa monimutkaisempien koneistustoimintojen suorittamisen yhdessä työkierrossa.
Millaisia osia tyypillisesti valmistetaan sveitsiläisillä sorveilla?
Sveitsin tyyppisiä sorveja käytetään yleisesti pienissä tarkkuuskomponenteissa, kuten tapeissa, liittimissä, akseleissa ja minikiinnittimissä.
Miksi ohjausholkki on tärkeä sveitsiläisessä koneistuksessa?
Ohjainholkki tukee työkappaletta hyvin lähellä leikkaustyökalua, mikä auttaa säilyttämään jäykkyyden hoikkien osien työstyksessä.
Voiko kone tukea jatkuvaa tuotantoa?
Kyllä. Sveitsin tyyppisiä sorveja käytetään yleisesti suuren volyymin tarkkuusvalmistuksessa, jossa vaaditaan vakaata koneistussuorituskykyä.
Mitkä teollisuudenalat hyötyvät eniten sveitsiläisestä koneistuksesta?
Teollisuudet, kuten lääketieteelliset laitteet, elektroniikka, ilmailu- ja avaruuslaitteet ja autojen tarkkuusosat, käyttävät usein sveitsiläistä koneistustekniikkaa.
