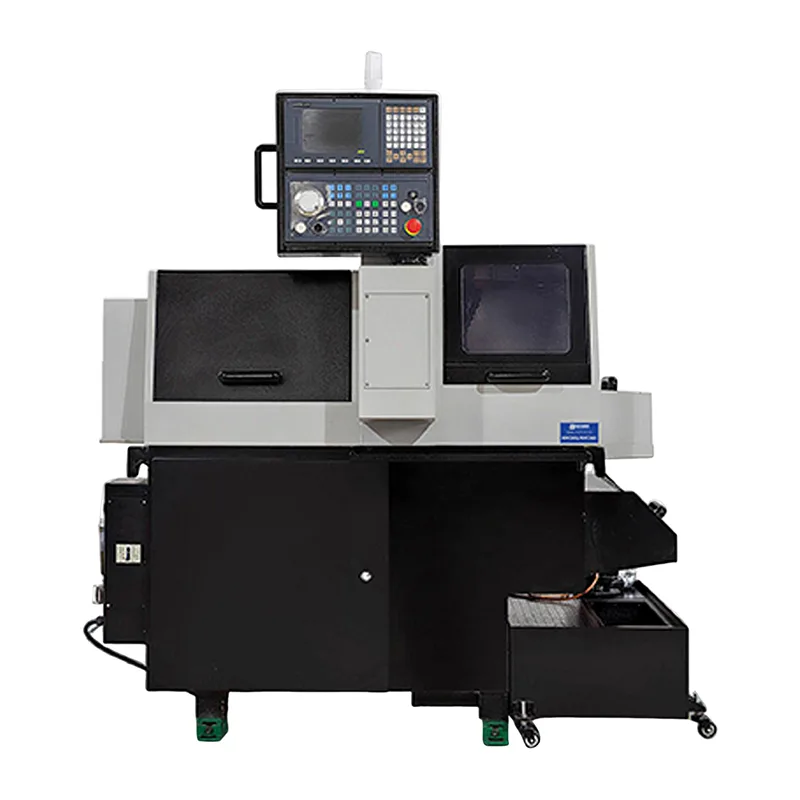

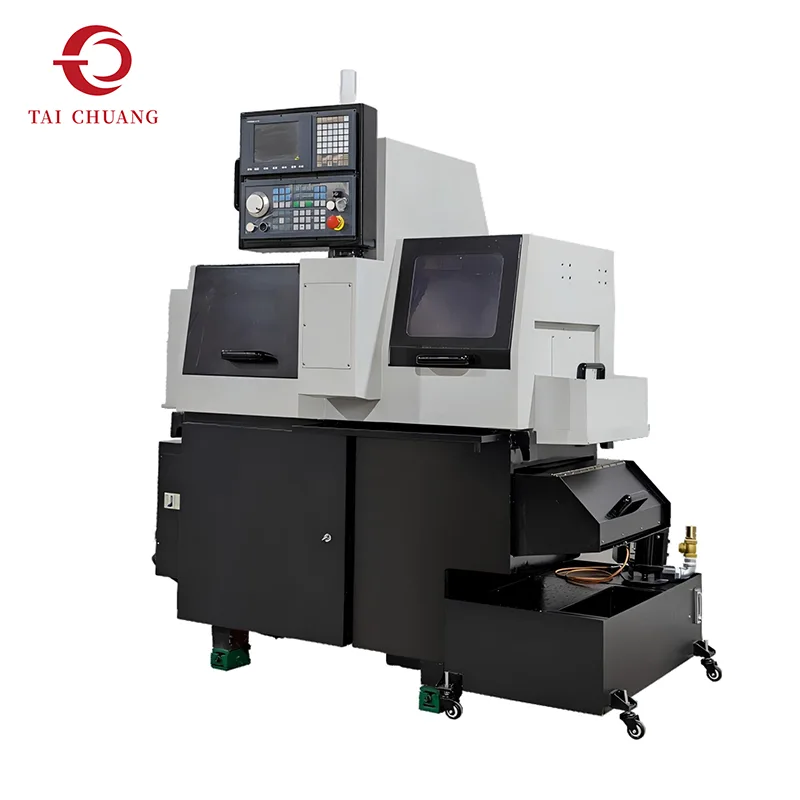

Halkaisijaltaan pienten komponenttien tarkkuussorvaus edellyttää vakaata materiaalitukea ja tarkkaa työkalun sijoittelua. 3 Axis Swiss Type -sorvi on suunniteltu tarjoamaan käytännöllinen ja tehokas ratkaisu valmistajille, jotka tuottavat tarkkoja sylinterimäisiä osia jatkuvassa tuotantoympäristössä.
Toisin kuin monimutkaisemmissa moniakselisissa työstöjärjestelmissä, tämä konfiguraatio keskittyy olennaisiin sorvaustoimintoihin, joita tukee Sveitsiläinen liukuva päätukitekniikka. Ohjausholkkijärjestelmä pitää työkappaleen tukevasti tuettuna lähellä leikkausaluetta, mikä vähentää tärinää ja auttaa säilyttämään työstön vakauden myös pitkiä, ohuita osia työstäessä.
Kolmiakselinen ohjausrakenne tarjoaa luotettavan liikkeen koordinoinnin tavallisiin sorvaustoimintoihin, mukaan lukien pintasorvaus, ulkosorvaus, uritus, poraus ja peruskierretys. Tämän rakenteen ansiosta valmistajat voivat saavuttaa tasaisen koneistuslaadun säilyttäen samalla suhteellisen suoraviivaisen koneen rakenteen, jota on helpompi käyttää ja huoltaa.
Tasapainoisen tarkkuuden ja yksinkertaisuuden yhdistelmän ansiosta valmistajat valitsevat 3-akselisen Swiss Type -sorvin, joka asettaa vakaan tuotoksen ja ennustettavan koneistustuloksen etusijalle monimutkaisten moniakselisten työstövaatimusten sijaan.
TAICHUANG toimittaa tämän sveitsiläisen sorviratkaisun tukemaan pienten tarkkuuskomponenttien tehokasta tuotantoa useilla teollisuuden aloilla.
| Tuote | RPC-263 | RPC-263A | RPC-263B | |
| Matka ja reiän halkaisija | Pää-/alakaran suurin työnopeus (rpm) | 8000/* | 8000/* | 8000/* |
| Pää-/alakaran suurin kääntöhalkaisija (mm) | Φ20/* | Φ20/* | Φ20/* | |
| Vähimmäisosastonumero | Jatkuva indeksointi | Jatkuva indeksointi | Jatkuva indeksointi | |
| Pää-/alakaran reiän halkaisija (mm) | Φ22/* | Φ22/* | Φ22/* | |
| Pääkara | OD-sorvaustyökalun tekniset tiedot ja määrä | |||
| OD-sorvaustyökalujen määrä (kpl) | 5 Kääntötyökalu | 5 Kääntötyökalu | 12 Kääntötyökalu | |
| OD-sorvaustyökalun hain koko (mm) | 12×12 | 12×12 | 12×12 | |
| Päätypinnan kiinteä työkalumäärä (kpl) | 4 × Φ20 pyöreä reikä (ER11) | 2×Φ20 pyöreä reikä (ER11) | / | |
| Suurin poraushalkaisija (mm) | Φ9 | Φ9 | / | |
| Suurin kierteityshalkaisija (mm) | M8 | M8 | / | |
| Päätypinnan sähkökäyttöisten työkalujen määrä (kpl) | / | ER11×3 | / | |
| Suurin poraushalkaisija (mm) | / | Φ5 | / | |
| Suurin kierteityshalkaisija (mm) | / | M4 | / | |
| Suurin nopeus (rpm) | / | 5000 | / | |
| Ristimoottorikäyttöisten (live)työkalujen määrä (kpl) | ER11×2 lisää ER16×2 | ER11×2 lisää ER16×2 | / | |
| Suurin poraushalkaisija (mm) | Φ9 | Φ9 | / | |
| Suurin kierteityshalkaisija (mm) | M8 | M8 | / | |
| Suurin nopeus (rpm) | 5000 | 5000 | / | |
| Suurin sahanterän jyrsintähalkaisija (poikkipinta) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Ohjausholkkitila/ei-ohjainholkkitila | ||||
| Alakara | Päätypinnan sähkökäyttöisten työkalujen määrä (kpl) | / | / | / |
| Suurin poraushalkaisija (mm) | / | / | / | |
| Suurin kierteityshalkaisija (mm) | / | / | / | |
| Päätypinnan sähkökäyttöisten työkalujen määrä (kpl) | / | / | / | |
| Suurin poraushalkaisija (mm) | / | / | / | |
| Suurin kierteityshalkaisija (mm) | / | / | / | |
| Suurin nopeus (rpm) | / | / | / | |
| Ristimoottorikäyttöisten (live)työkalujen määrä (kpl) | / | / | / | |
| Suurin poraushalkaisija (mm) | / | / | / | |
| Suurin kierteityshalkaisija (mm) | / | / | / | |
| Suurin nopeus (rpm) | / | / | / | |
| Muut parametrit | Muut parametrit | |||
| Pää-/alamoottori (kw) | 2.2/* | 2.2/* | 2.2/* | |
| Pääkaran ristikkäiskäyttöinen työkalumoottori (kw) | 1 | 1 | 1 | |
| Pääkaran pääty Konekäyttöinen työkalumoottori (kw) | / | / | ||
| 0.4 | ||||
| Alakaran ristikkäinen moottorikäyttöinen työkalumoottori (kw) | / | / | / | |
| Servomoottorit (X1,Z1,Y1,X2,Z2) (kw) | X1/Y1/Z1:1 | X1/Y1/Z1:1 | X1/Y1/Z1:1 | |
| Servomoottori (Y2) (kw) | / | / | / | |
| Voitelupumpun moottori (kw) | 0.1 | 0.1 | 0.1 | |
| Jäähdytysnestepumpun moottori (kw) | 0.35 | 0.35 | 0.35 | |
| Pikasyöttönopeus (tehdasasetus) (m/min) | X1/Y1/Z1:25 | X1/Y1/Z1:25 | X1/Y1/Z1:25 | |
| Jäähdytysnestesäiliön tilavuus (L) | 130 | 130 | 130 | |
| Voiteluyksikön kapasiteetti (L) | 3 | 3 | 3 | |
| Keskikorkeus (mm) | 1050 | 1050 | 1050 | |
| Mitat (Pituus × Leveys × Korkeus) (mm) (Pakkauksen mitat lisää 200) | 1750×1080×1800 | 1750×1080×1800 | 1750×1080×1800 | |
| Koneen paino (kg) | 1500 | 1500 | 1500 | |
| Koneen teho (kw) | 7 | 7.5 | 6 | |

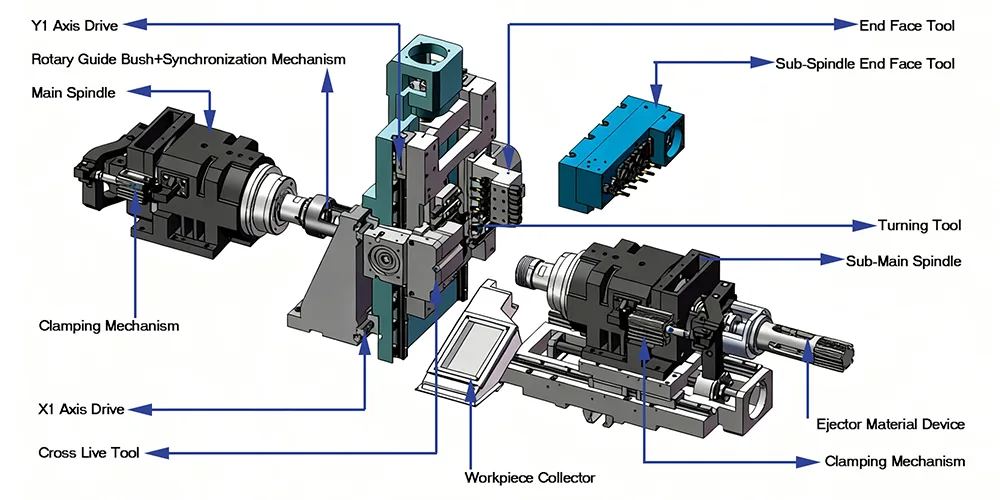

Sveitsiläinen työstötekniikka käyttää liikkuvaa päätukirakennetta, joka syöttää työkappaleen ohjausholkin läpi leikkauksen aikana. Tämä järjestely parantaa huomattavasti jäykkyyttä koneistettaessa pieniä ja ohuita osia.
Kone toimii koordinoidulla liikkeellä kolmen ohjatun akselin yli, mikä mahdollistaa tarkan työkalun paikantamisen tavallisiin sorvaus- ja porausoperaatioihin.
Korkeamman akselin sveitsiläisiin koneisiin verrattuna kolmiakselinen kokoonpano säilyttää yksinkertaisemman mekaanisen rakenteen ja pienemmän tilan.

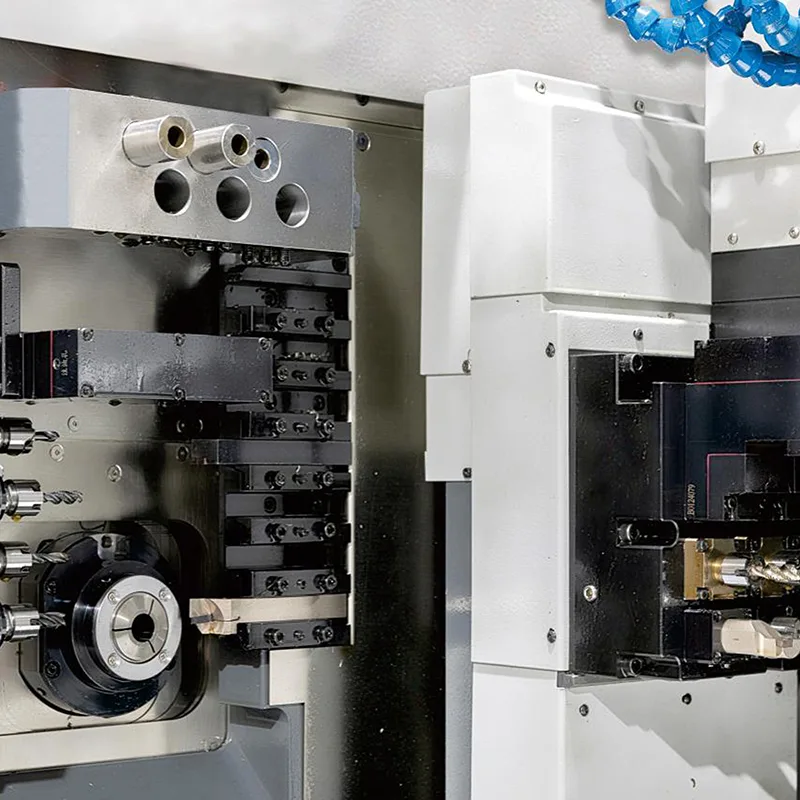

Ohjausholkki tukee työkappaletta hyvin lähellä leikkaustyökalua, mikä auttaa säilyttämään tasaiset leikkausolosuhteet ja mittatarkkuuden.
Kone on optimoitu pienten sylinterimäisten osien vakaaseen työstöön, kun vaaditaan yhdenmukaisia mittoja.
Sveitsin tyyppisiä sorveja käytetään laajalti pitkiin tuotantoajoihin niiden vakaiden työstöominaisuuksien vuoksi.
Virtaviivainen akselikonfiguraatio auttaa vähentämään ohjelmoinnin monimutkaisuutta korkeamman akselin sveitsiläisiin järjestelmiin verrattuna.
Kolmiakselinen Sveitsin tyyppinen sorvi tarjoaa monille tavallisille tarkkuuskomponenteille riittävän työstökyvyn säilyttäen samalla hallitun laiteinvestoinnin.

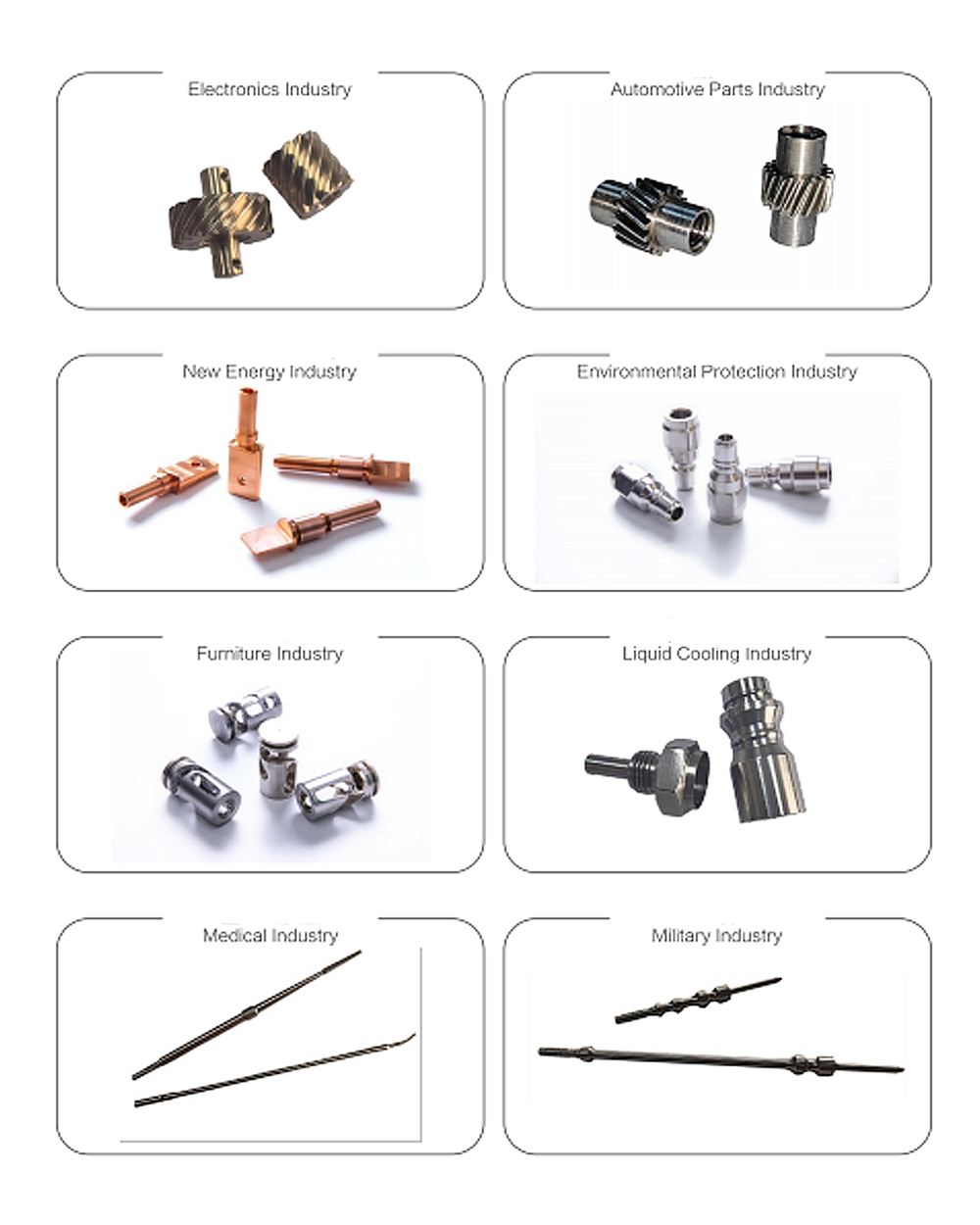

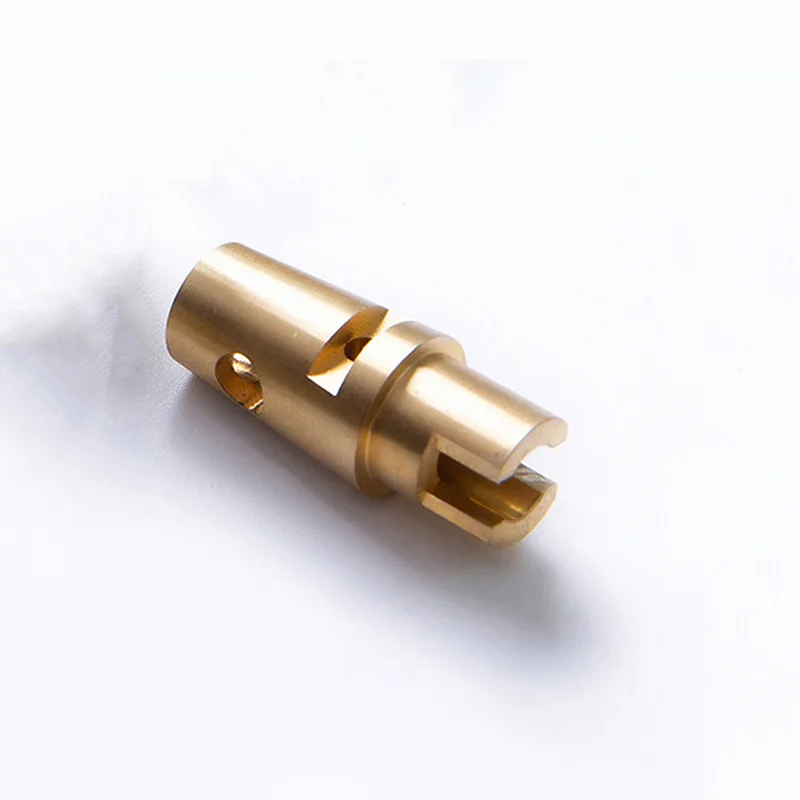

3 Axis Swiss Type -sorvia käytetään yleisesti pienten tarkkuusosien valmistukseen, jotka vaativat ensisijaisesti sorvausta.
Tyypillisiä komponentteja ovat:
tarkkuusnastat
pienet akselit
elektronisten liittimien osat
miniatyyri kiinnikkeet
instrumentointikomponentit
lääketieteellisten laitteiden pienet osat
Nämä osat vaativat usein vakaata koneistustarkkuutta suurissa tuotantoerissä.
Sveitsiläistä työstötekniikkaa käytetään laajalti teollisuudessa, jotka vaativat pienten erittäin tarkkojen komponenttien jatkuvaa tuotantoa.
Yleisiä toimialoja ovat:
lääketieteellisten laitteiden valmistus
elektroniikka ja liittimet
autojen tarkkuuskomponentit
ilmailun instrumentointi
teollisuusautomaation osat
Näiden teollisuudenalojen valmistajat arvostavat sveitsiläistä koneistusta sen kyvystä säilyttää tarkkuus pitkien tuotantoajojen aikana.
TAICHUANG tarjoaa teollisuuden laiteratkaisuja, jotka on suunniteltu tukemaan tarkkuusvalmistustarpeita. TAICHUANGin toimittamat 3 Axis Swiss Type -sorvit ovat valinneet valmistajat, jotka etsivät luotettavia työstöalustoja pienten osien tuotantoon.
ammattikäyttöön tarkoitettujen laitteiden toimitus tarkkuusteollisuudelle
halkaisijaltaan pienten komponenttien työstöratkaisut
vakaaseen erätuotantoon soveltuvat koneet
teollisuuslaitteet palvelevat maailmanlaajuisia valmistusmarkkinoita
TAICHUANG keskittyy tukemaan tehokkaita ja luotettavia tarkkuustyöstöprosesseja käytännöllisillä laiteratkaisuilla.
Mihin 3-akselista sveitsiläistä sorvia käytetään pääasiassa?
Kolmiakselista sveitsiläistä sorvia käytetään ensisijaisesti pienten tarkkuusosien sorvaukseen, jotka vaativat vakaata koneistusta ja tasaista mittatarkkuutta.
Miten sveitsiläinen koneistus eroaa perinteisestä sorvauksesta?
Sveitsiläisessä koneistuksessa käytetään liukuvaa päätuenta ja ohjausholkkia tukemaan työkappaletta hyvin lähellä leikkaustyökalua, mikä parantaa vakautta hoikkien osien työstyksessä.
Sopiiko 3-akselinen sveitsiläinen sorvi monimutkaisiin osiin?
Tämä kokoonpano sopii parhaiten osiin, jotka vaativat pääasiassa sorvausta. Monimutkaisemmat osat saattavat vaatia lisäakseleita.
Mitä materiaaleja tällä koneella voidaan työstää?
Sveitsin tyyppiset sorvit voivat käsitellä monenlaisia materiaaleja, mukaan lukien ruostumaton teräs, hiiliteräs, messinki, alumiini ja titaaniseokset.
Miksi valmistajat valitsevat pienille osille sveitsiläiset sorvit?
Sveitsiläinen koneistustekniikka tarjoaa erinomaisen vakauden ja tarkkuuden valmistettaessa pieniä komponentteja suuria määriä.
