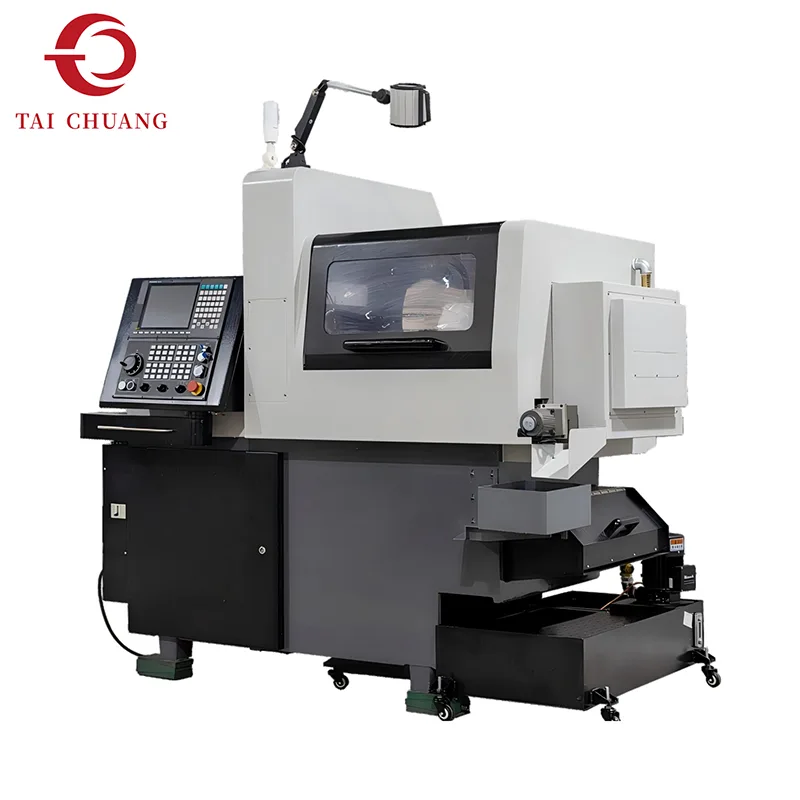

Erittäin tarkka komponenttien valmistus vaatii usein koneistuslaitteita, jotka pystyvät käsittelemään monimutkaisia geometrioita säilyttäen samalla erinomaisen mittavakauden. 5 Axis Swiss Type -sorvi vastaa näihin vaatimuksiin yhdistämällä liukuvan päätuen arkkitehtuurin ja edistyneen moniakselisen liikkeenohjauksen.
Toisin kuin perinteiset sorvauskeskukset, Sveitsin tyyppiset sorvit tukevat työkappaletta lähellä leikkausaluetta ohjausholkin avulla. Tämä rakenne parantaa merkittävästi jäykkyyttä koneistuksen aikana, erityisesti pitkiä ja hoikkia osia työstäessä. Tämän seurauksena tärinä ja taipuma minimoidaan, mikä mahdollistaa suuremman tarkkuuden ja paremman pinnanlaadun.
Viiden ohjatun akselin integrointi mahdollistaa useiden työstöjen suorittamisen yhden tuotantosyklin aikana. Sorvaus, poikkiporaus, urajyrsintä ja kierteiden leikkaus voidaan suorittaa peräkkäin ilman työkappaleen irrottamista koneesta. Tämä ominaisuus auttaa vähentämään toissijaisia toimintoja ja lisää tuotannon tehokkuutta.
TAICHUANG tarjoaa tämän sveitsiläisen sorvin ratkaisun valmistajille, jotka harjoittavat tarkkuuskomponenttien tuotantoa, erityisesti missä pienet halkaisijat ja tiukat toleranssit ovat kriittisiä.
| Tuote | RPC-Ⅰ-205 | RPC-Ⅰ-205A | RPC-Ⅰ-205B | |
| Matka ja reiän halkaisija | Pää-/alakaran suurin työnopeus (rpm) | 8000/8000 | 8000/8000 | 8000/8000 |
| Pää-/alakaran suurin kääntöhalkaisija (mm) | Φ20/Φ20 | Φ20/Φ20 | Φ20/Φ20 | |
| Vähimmäisosastonumero | Jatkuva indeksointi | Jatkuva indeksointi | Jatkuva indeksointi | |
| Pää-/alakaran reiän halkaisija (mm) | Φ22/Φ22 | Φ22/Φ22 | Φ22/Φ22 | |
| Pääkara | OD-sorvaustyökalun tekniset tiedot ja määrä | |||
| OD-sorvaustyökalujen määrä (kpl) | 5 Kääntötyökalu | 5 Kääntötyökalu | 12 Kääntötyökalu | |
| OD-sorvaustyökalun hain koko (mm) | 12×12 | 12×12 | 12×12 | |
| Päätypinnan kiinteä työkalumäärä (kpl) | 4 × Φ20 pyöreä reikä (ER11) | 2×Φ20 pyöreä reikä (ER11) | / | |
| Suurin poraushalkaisija (mm) | Φ9 | Φ9 | / | |
| Suurin kierteityshalkaisija (mm) | M8 | M8 | / | |
| Päätypinnan sähkökäyttöisten työkalujen määrä (kpl) | / | ER11×3 | / | |
| Suurin poraushalkaisija (mm) | / | Φ5 | / | |
| Suurin kierteityshalkaisija (mm) | / | M4 | / | |
| Suurin nopeus (rpm) | / | 5000 | / | |
| Ristimoottorikäyttöisten (live)työkalujen määrä (kpl) | ER11×2 lisää ER16×2 | ER11×2 lisää ER16×2 | / | |
| Suurin poraushalkaisija (mm) | Φ9 | Φ9 | / | |
| Suurin kierteityshalkaisija (mm) | M8 | M8 | / | |
| Suurin nopeus (rpm) | 5000 | 5000 | / | |
| Suurin sahanterän jyrsintähalkaisija (poikkipinta) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Ohjausholkkitila/ei-ohjainholkkitila | ||||
| Alakara | Päätypinnan sähkökäyttöisten työkalujen määrä (kpl) | 6×Φ20Pyöreä reikä (ER11) | 6×Φ20Pyöreä reikä (ER11) | 6×Φ20Pyöreä reikä (ER11) |
| Suurin poraushalkaisija (mm) | Φ9 | Φ9 | Φ9 | |
| Suurin kierteityshalkaisija (mm) | M8 | M8 | M8 | |
| Päätypinnan sähkökäyttöisten työkalujen määrä (kpl) | / | / | / | |
| Suurin poraushalkaisija (mm) | / | / | / | |
| Suurin kierteityshalkaisija (mm) | / | / | / | |
| Suurin nopeus (rpm) | / | / | / | |
| Ristimoottorikäyttöisten (live)työkalujen määrä (kpl) | / | / | / | |
| Suurin poraushalkaisija (mm) | / | / | / | |
| Suurin kierteityshalkaisija (mm) | / | / | / | |
| Suurin nopeus (rpm) | / | / | / | |
| Muut parametrit | Muut parametrit | |||
| Pää-/alamoottori (kw) | 2,2/2,2 | 2,2/2,2 | 2,2/2,2 | |
| Pääkaran ristikkäiskäyttöinen työkalumoottori (kw) | 1 | 1 | / | |
| Pääkaran pääty Konekäyttöinen työkalumoottori (kw) | / | / | ||
| 0.4 | ||||
| Alakaran ristikkäinen moottorikäyttöinen työkalumoottori (kw) | 1 | 1 | / | |
| Servomoottorit (X1,Z1,Y1,X2,Z2) (kw) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Servomoottori (Y2) (kw) | / | / | / | |
| Voitelupumpun moottori (kw) | 0.1 | 0.1 | 0.1 | |
| Jäähdytysnestepumpun moottori (kw) | 0.35 | 0.35 | 0.35 | |
| Pikasyöttönopeus (tehdasasetus) (m/min) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Jäähdytysnestesäiliön tilavuus (L) | 200 | 200 | 200 | |
| Voiteluyksikön kapasiteetti (L) | 3 | 3 | 3 | |
| Keskikorkeus (mm) | 1050 | 1050 | 1050 | |
| Mitat (Pituus × Leveys × Korkeus) (mm) (Pakkauksen mitat lisää 200) | 2310×1880×1800 | 2100×1200×1700 | 2310×1880×1800 | |
| Koneen paino (kg) | 2500 | 2500 | 2500 | |
| Koneen teho (kw) | 11 | 11.5 | 10 | |

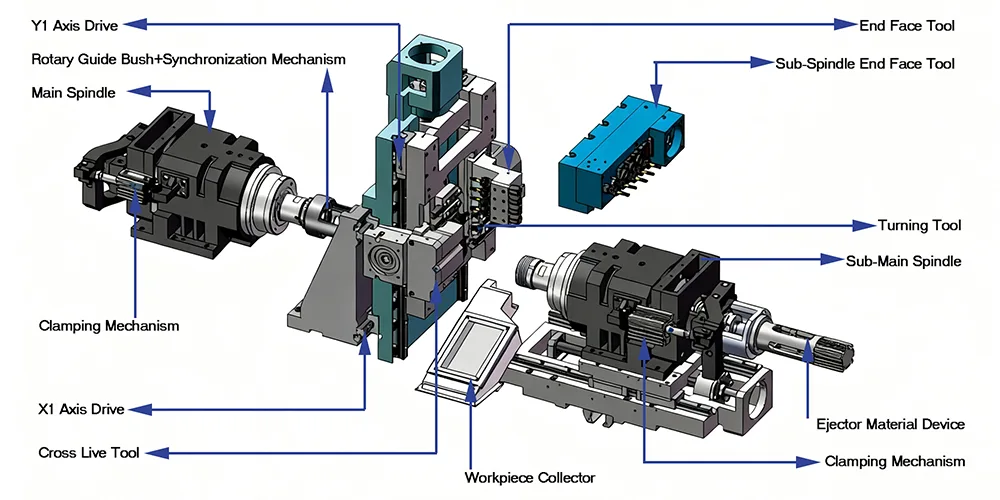

Viiden akselin liikeohjaus mahdollistaa monimutkaisten osien geometrioiden tehokkaan käsittelyn yhden konesyklin aikana.

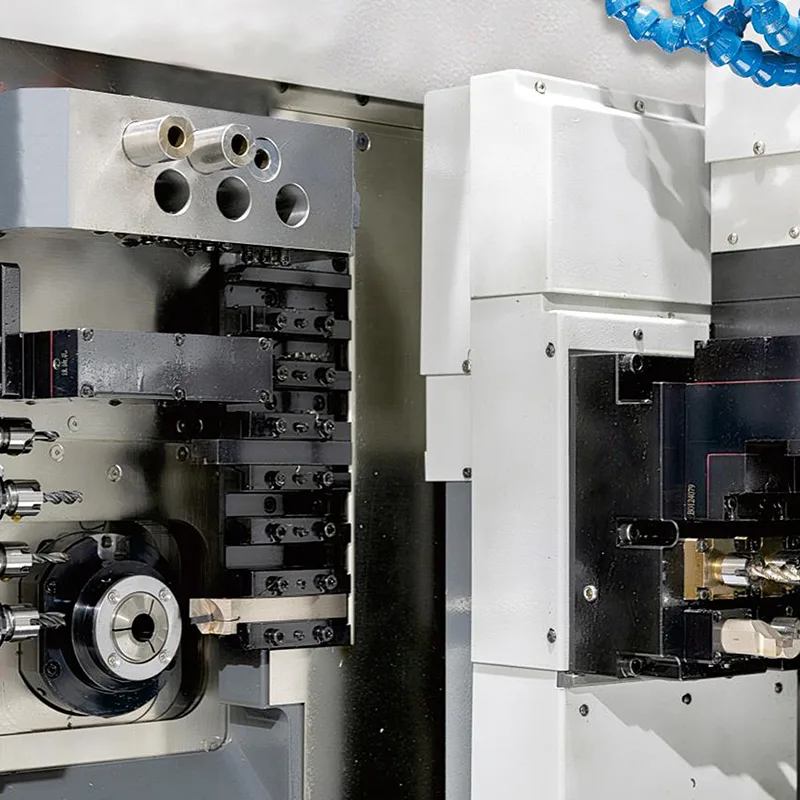

Työkappale liikkuu aksiaalisesti ohjausholkin tukemana, mikä varmistaa ohuille osille korkean jäykkyyden.
Useita työstöprosesseja voidaan suorittaa ilman työkappaleen siirtämistä lisäkoneisiin.
Optimoitu halkaisijaltaan pienten komponenttien työstöön, jotka vaativat tiukkaa mittasäätöä.
Ohjainholkin tuki auttaa säilyttämään jäykkyyden pitkiä ja ohuita osia käsiteltäessä.
Moniakselinen toiminnallisuus mahdollistaa monimutkaisten komponenttien valmistumisen harvemmilla asetuksilla.
Vakaat leikkausolosuhteet parantavat pinnan viimeistelyä ja mittojen yhtenäisyyttä.
Useiden työstövaiheiden yhdistäminen yhdeksi prosessiksi auttaa vähentämään kokonaistuotantoaikaa.

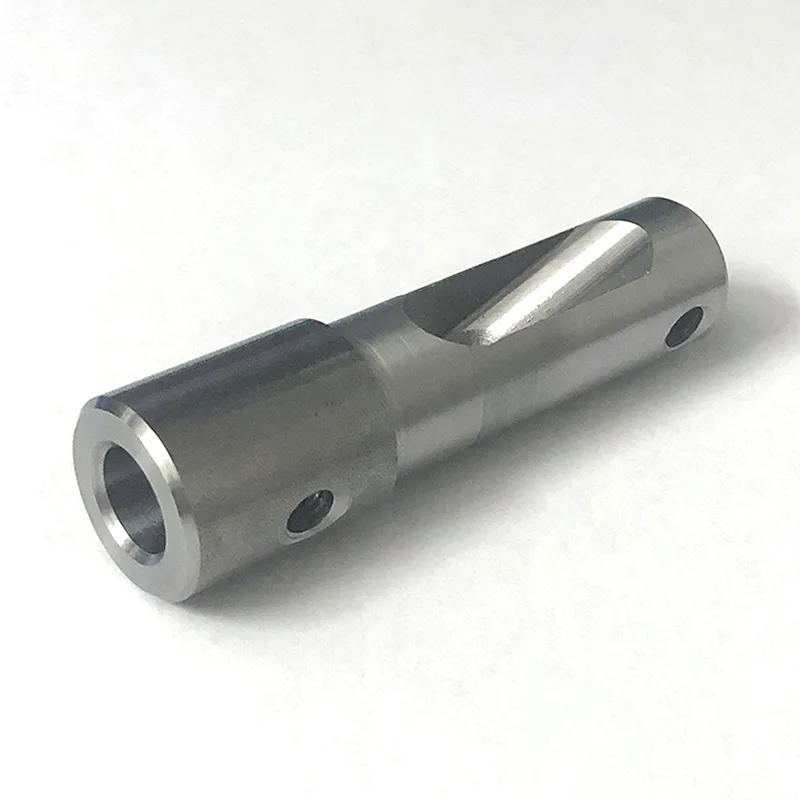

5 Axis Swiss Type -sorvia käytetään yleisesti tarkkuuskomponenttien valmistukseen, kuten:
lääketieteellisten instrumenttien osat
elektroniset liittimet
tarkkuusakselit
miniatyyri kiinnikkeet
ilmailu-avaruuskomponentit
autojen anturin osat

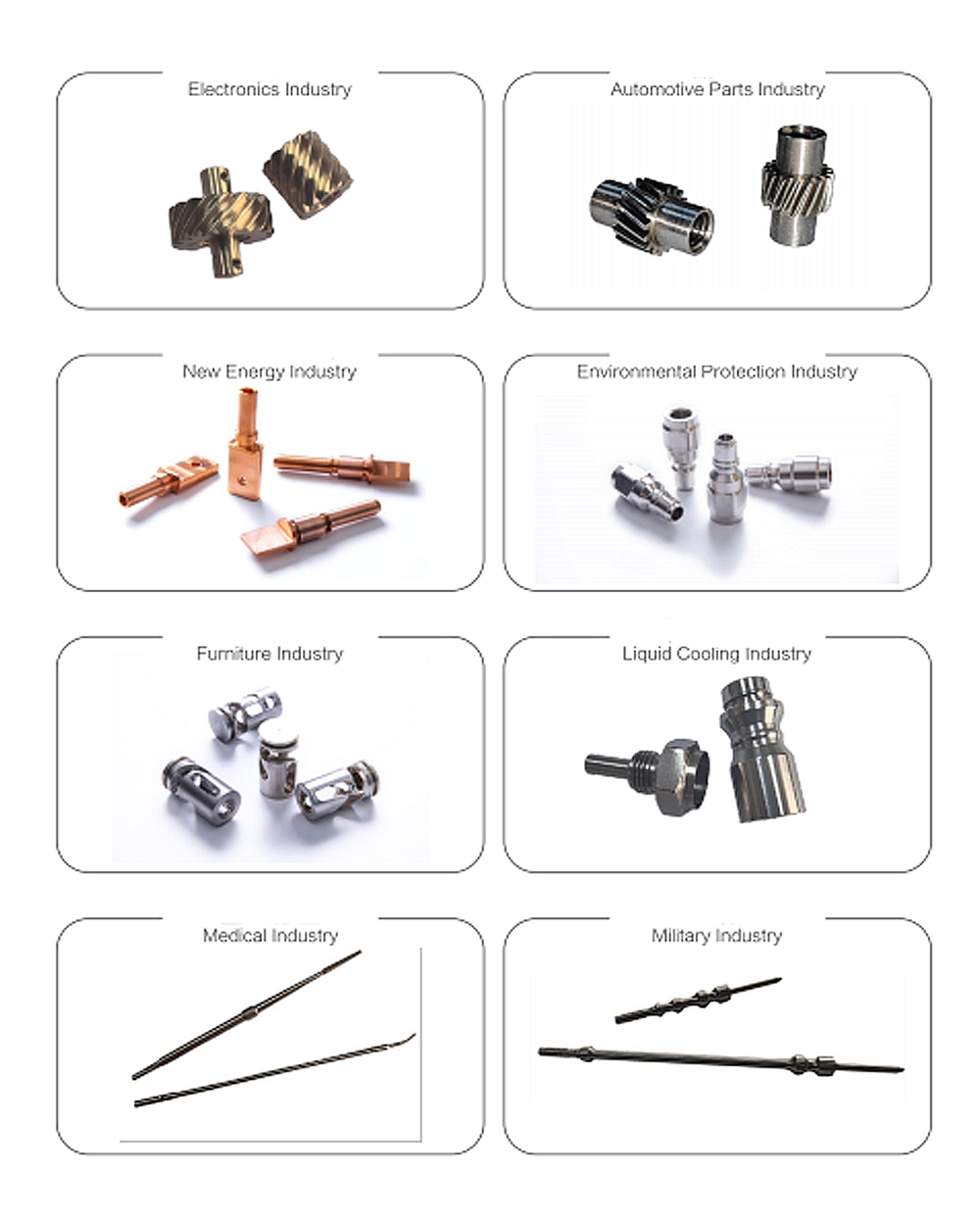

Aloja, jotka käyttävät usein sveitsiläistä koneistusta, ovat:
lääketieteellisten laitteiden valmistus
ilmailu-avaruuskomponenttien tuotanto
elektroniikka ja puolijohdelaitteet
tarkkuusinstrumentointi
autojen järjestelmät
Q1: Mikä erottaa sveitsiläisen tyyppisen sorvin perinteisestä CNC-sorvista?
Sveitsin tyyppisessä sorvissa käytetään liukuvaa päätuenta ja ohjausholkkia tukemaan työkappaletta lähellä leikkausaluetta. Tämä parantaa vakautta koneistettaessa pitkiä, ohuita osia.
Q2: Millaisia materiaaleja voidaan käsitellä tällä koneella?
Yleisiä materiaaleja ovat ruostumaton teräs, hiiliteräs, alumiiniseokset, messinki, titaani ja erilaiset tarkkuuskomponenteissa käytettävät tekniset metallit.
Q3: Miksi valita 5-akselinen sveitsiläinen sorvi?
Viiden akselin ominaisuus mahdollistaa monimutkaisempien koneistustoimintojen suorittamisen yhdellä asennuksella, mikä parantaa tuottavuutta ja vähentää osien käsittelyä.
Q4: Sopiiko kone massatuotantoon?
Kyllä. Sveitsin tyyppisiä sorveja käytetään laajalti pienten tarkkuuskomponenttien suurien volyymien valmistukseen.
