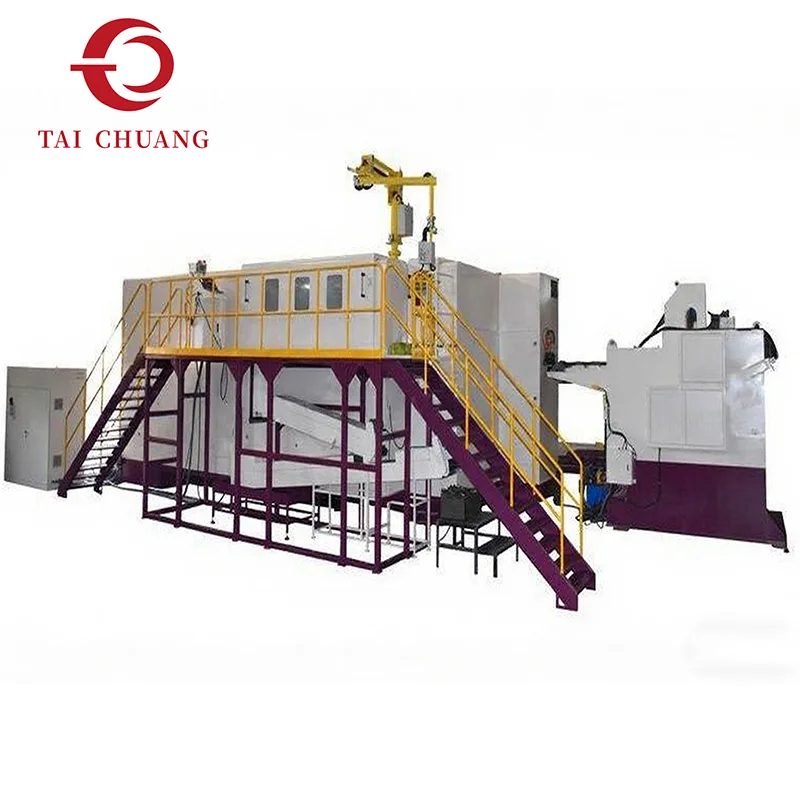

6-asemainen osa kylmäsuuntainen kone

Monivaiheinen muovaussuorituskyky määrittelee tämän 6-asemaisen osakylmäsuuntauskoneen, jonka ammattimainen valmistaja TAICHUANG tarjoaa teollisuuden kylmäsuuntaussovelluksiin. Kuuden aseman konfiguraatio laajentaa muovaussekvenssiä tukemaan monimutkaisempia komponenttigeometrioita säilyttäen samalla vakaan materiaalivirtauksen ja hallitun muodonmuutoksen jatkuvan kylmäpääntuotannon aikana.

Lähetä kysely

Tuotteen Kuvaus

Tämä 6-asemainen osakylmäpääkoneisto, joka on rakennettu ylimääräisellä muovausasemalla tuotantojaksossa, tarjoaa laajennetun muotoilukyvyn vaativammille osille. Se mahdollistaa monimutkaisten geometrioiden muodostumisen asteittain vakaan, kontrolloidun muodonmuutoksen avulla.

Käytön aikana metallilanka tai -tanko leikataan sopivaan pituuteen ja siirretään asemien välillä, missä jokainen vaihe viimeistelee osan muodostusprosessista. Muodonmuutosten jakaminen kuuden aseman kesken parantaa materiaalin virtausta ja vähentää liiallisen jännityksen muodostumista muovauksen aikana.

TAICHUANG tarjoaa tämän kylmämuovauskoneen valmistajille, jotka tarvitsevat lisämuovausvaiheita tavallista kylmämuovauslaitteistoa pidemmälle.

Tuotteen tekniset tiedot

Malli	Yksikkö	SJBP-66S	SJBP-86S	SJBP-86L	SJBP-106S
Takomisen asema	EI.	6	6	6	6
Takomisen voima	Kgs	53 000	95 000	105 000	115 000
Suurin leikkaushalk	mm	Φ10	Φ13	Φ13	Φ16
Suurin leikkauspituus	mm	100	100	200	133
Nopeusalue	kpl/min	100-160	80-125	50-110	85-140
P.K.O Aivohalvaus	mm	26	26	35	30
K.O.Stroke	mm	85	90	170	115
Pääliukuveto	mm	136	140	270	190
Päämoottori	kw	18.5	22	30	30
Katkaisun koko	mm	Φ32*45L	Φ42*60L	Φ42*60L	Φ52*75L
Lävistimen koko	mm	Φ40*90L	Φ45*115L	Φ45*130L	Φ53*115L
Päämuotin koko	mm	Φ50*120L	60*120L	60*190L	Φ75*135L
Kuolla piki	mm	64	80	80	94
Koneen mitat	cm	350240170	420270200	520270200	460300210
Noston vertailupaino	Ton	15	18	21	23
Max taontaläpimitta päässä	mm	Φ14	Φ18	Φ18	Φ22
Normaali pultin koko	mm	3-8	5-10	5-10	6-12
Aihion varren pituus	mm	15-70	15-77	30-160	15-110

Malli	Yksikkö	SJBP-136S	SJBP-136L	SJBP-136LL	SJBP-166S	SJBP-166LL
Takomisen asema	EI.	6	6	6	6	6
Takomisen voima	Kgs	148 000	148 000	150 000	280 000	320 000
Suurin leikkaushalk	mm	Φ18	Φ18	Φ18	Φ23	Φ25
Suurin leikkauspituus	mm	140	190	300	190	350
Nopeusalue	kpl/min	60-105	60-100	42-75	50-80	30-60
P.K.O Aivohalvaus	mm	30	40	40	40	45
K.O.Stroke	mm	115	170	280	170	320
Pääliukuveto	mm	200	270	380	274	490
Päämoottori	kw	45	37	45	75	75
Katkaisun koko	mm	Φ58*80L	Φ58*80L	Φ58*80L	Φ75*100L	Φ75*100L
Lävistimen koko	mm	60*130L	60*130L	Φ70*229L	Φ75*185L	Φ75*185L
Päämuotin koko	mm	Φ94*190L	Φ94*190L	Φ100*305L	Φ108*200L	Φ108*345L
Kuolla piki	mm	110	110	110	129	129
Koneen mitat	cm	460310220	550310220	750310260	650360260	870360300
Noston vertailupaino	Ton	30	35	42	56	65
Max taontaläpimitta päässä	mm	Φ25	Φ25	Φ25	Φ32	Φ32
Normaali pultin koko	mm	8-14	8-14	8-14	10-18	10-18
Aihion varren pituus	mm	20-110	20-160	60-270	20-160	70-310

Malli	Yksikkö	SJBP-206L	SJBP-206LL	SJBP-206LLT	SJBP-256S	SJBP-256LL
Takomisen asema	EI.	6	6	6	6	6
Takomisen voima	Kgs	420 000	420 000	480 000	500 000	520,00
Suurin leikkaushalk	mm	Φ30	Φ30	Φ32	Φ36	Φ36
Suurin leikkauspituus	mm	240	360	420	280	380
Nopeusalue	kpl/min	40-65	40-60	30-60	30-60	30-55
P.K.O Aivohalvaus	mm	50	50	90	55	50
K.O.Stroke	mm	220	325	380	230	320
Pääliukuveto	mm	346	496	560	330	510
Päämoottori	kw	90	90	110	110	132
Katkaisun koko	mm	Φ82*130L	Φ82*130L	Φ90*150L	Φ92*130L	Φ109*150L
Lävistimen koko	mm	Φ90*215L	Φ90*215L	Φ90*235L	Φ120*270L	Φ120*270L
Päämuotin koko	mm	Φ125*240L	Φ125*345L	Φ125*400L	Φ148*250L	Φ148*355L
Kuolla piki	mm	140	140	140	160	160
Koneen mitat	cm	800380320	870354320	1000390340	900470350	980470350
Noston vertailupaino	Ton	90	95	105	135	145
Max taontapää	mm	Φ44	Φ44	Φ44	Φ50	Φ50
Normaali pultin koko	mm	12-22	12-20	12-20	16-30	16-28
Aihion varren pituus	mm	30-210	100-310	60-360	35-220	60-310

Malli	Yksikkö	SJBP-276S	SJBP-306S	SJBP-306L	SJBP-426S
Takomisen asema	EI.	6	6	6	6
Takomisen voima	Kgs	660 000	700 000	730 000	1 300 000
Suurin leikkaushalk	mm	Φ36	Φ41	Φ45	Φ55
Suurin leikkauspituus	mm	320	320	400	460
Nopeusalue	kpl/min	30-50	30-50	27-50	26-40
P.K.O Aivohalvaus	mm	60	60	70	80
K.O.Stroke	mm	280	280	330	350
Pääliukuveto	mm	450	450	520	650
Päämoottori	kw	160	185	200	375
Katkaisun koko	mm	Φ129*180L	Φ129*180L	Φ129*180L	Φ175*195L
Lävistimen koko	mm	Φ138*270L	Φ138*270L	Φ138*270L	Φ195*330L
Päämuotin koko	mm	Φ178*300L	Φ185*300L	Φ185*420L	Φ238*430L
Kuolla piki	mm	190	200	200	270
Koneen mitat	cm	950520450	950520450	1010520460	1360620500
Noston vertailupaino	Ton	170	200	220	380
Max taontapää	mm	Φ70	Φ80	Φ80	Φ90
Normaali pultin koko	mm	16-27	20-30	24-36	30-42
Aihion varren pituus	mm	50-260	50-260	60-320	80-350

Tärkeimmät ominaisuudet

Laajennettu muotoilukyky

Kuusi erillistä muovausasemaa sisältävän 6-asemaisen osan kylmäsuuntauskoneen avulla voit suorittaa useampia muotoiluvaiheita yhdessä tuotantosyklissä. Tämä lisäasema avaa mahdollisuuden tuottaa monimutkaisempia osien geometrioita, joita ei voida muodostaa tavallisilla alemman aseman koneilla.

Hallittu materiaalivirta

Muokkaamalla materiaalia vähitellen useissa asemissa kone varmistaa tasaisemman materiaalin virtauksen ja paremman hallinnan muovauksen aikana. Tämä johtaa vakaampiin mittoihin, parantuneeseen pinnan laatuun ja vähemmän rasitusta muodostettavaan materiaaliin.

Tuotannon tehokkuus

Kaikki kriittiset muovaustoimenpiteet suoritetaan yhdellä ajolla koneen läpi. Tämä eliminoi toissijaisten prosessien tai useiden asetusten tarpeen, mikä auttaa lyhentämään tuotantoaikaa ja parantamaan kokonaistuotantoa.

Luotettava teollinen toiminta

Kone on suunniteltu erityisesti jatkuvaan päivittäiseen tuotantoon, ja se on suunniteltu toimimaan tasaisesti vaativissa valmistusympäristöissä. Se tarjoaa vakaan suorituskyvyn, lyhyen seisokkiajan ja pitkän kestävyyden säännölliseen teollisuuskäyttöön.

Sovellukset

6-asemaista osakylmäpääkonettamme käytetään laajasti erilaisten tarkkuuskomponenttien valmistukseen, jotka vaativat progressiivista muotoilua ja vakaata laatua.

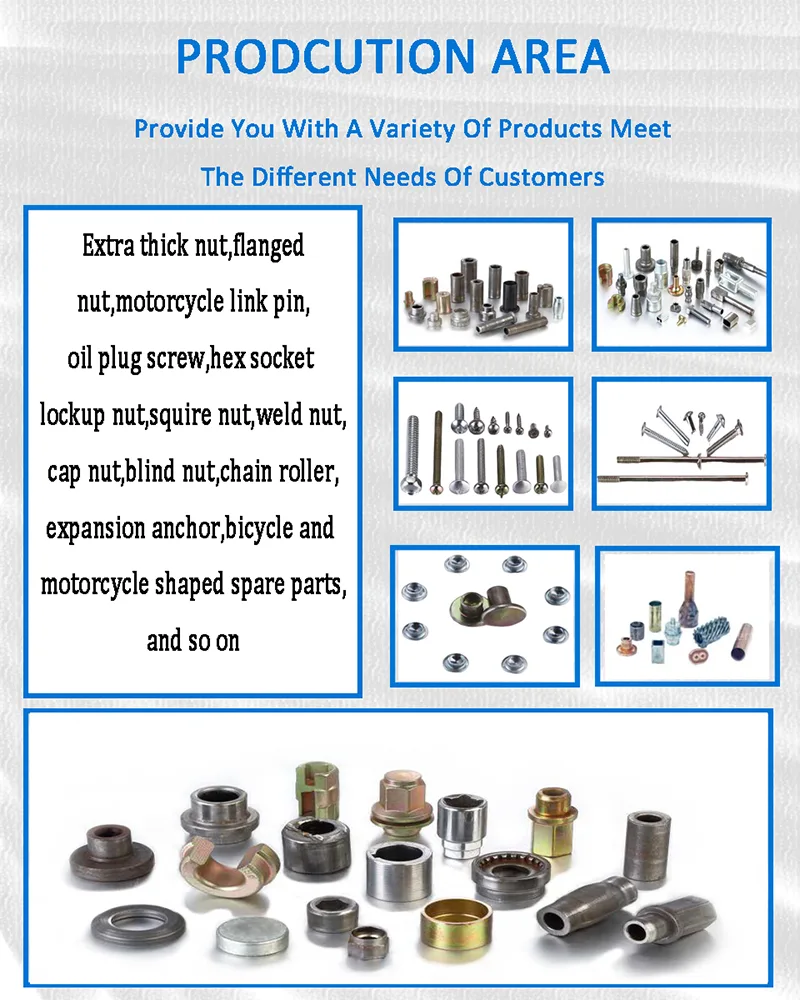

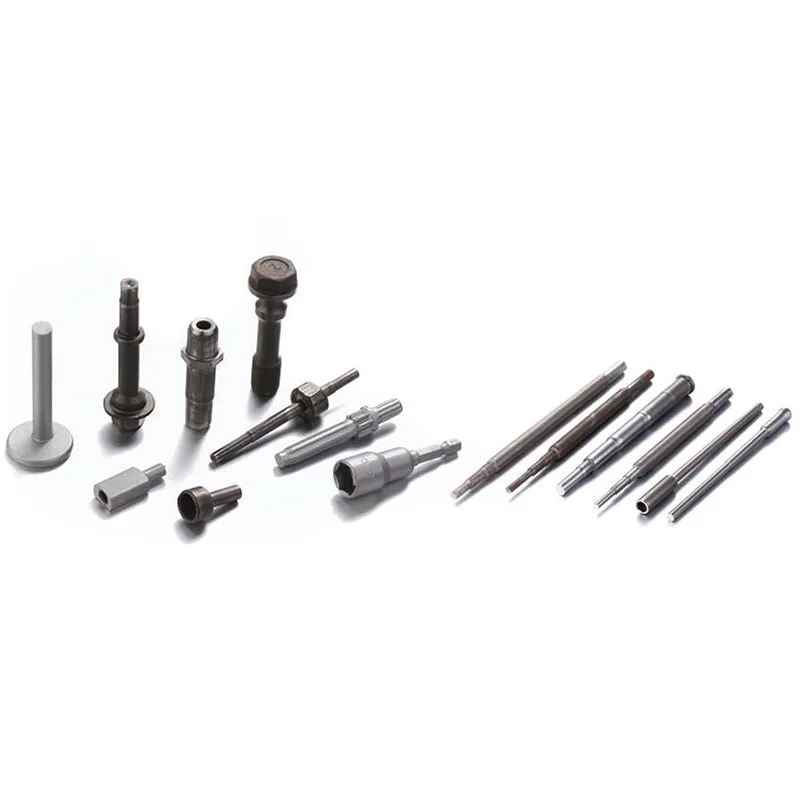

Tyypillisiä tällä koneella valmistettuja osia ovat:

· Porrastetut akselit, joissa on useita halkaisijamuutoksia

· Räätälöidyt laitteistoosat erikoissovelluksiin

· Kokoonpanossa ja siirrossa käytetyt mekaaniset liittimet

· Tarkkuusholkit, joissa on tiukat toleranssivaatimukset

· Erilaisia teollisuusvarusteita erilaisiin laitejärjestelmiin

Tämä kone sopii korkealaatuisiin metallikomponentteihin keskittyville valmistajille, jotka palvelevat muun muassa:

· Autojen valmistus ja autonosien toimitus

· Rakennustarvikkeiden ja vakiokiinnikkeiden valmistus

· Yleinen kone- ja mekaanisten komponenttien valmistus

· Teollisuuslaitteet ja kokoonpanoosat

FAQ

Kysymys 1: Mikä on 6-asemaisen koneen etu 5-asemaiseen malliin verrattuna?

Ylimääräinen muovausasema mahdollistaa lisämuotoilutoiminnot ja suuremman joustavuuden valmistettaessa monimutkaisempia osia.

Q2: Soveltuuko kone suurten määrien tuotantoon?

Kyllä. Moniasemaisia kylmäpäällystyskoneita käytetään yleisesti metallikomponenttien massatuotantoon.

Q3: Parantaako kylmäsuuntaus tuotteen lujuutta?

Kyllä. Koska materiaalia muodostetaan mieluummin kuin leikataan, sisäinen raerakenne pysyy jatkuvana, mikä parantaa lujuutta.
