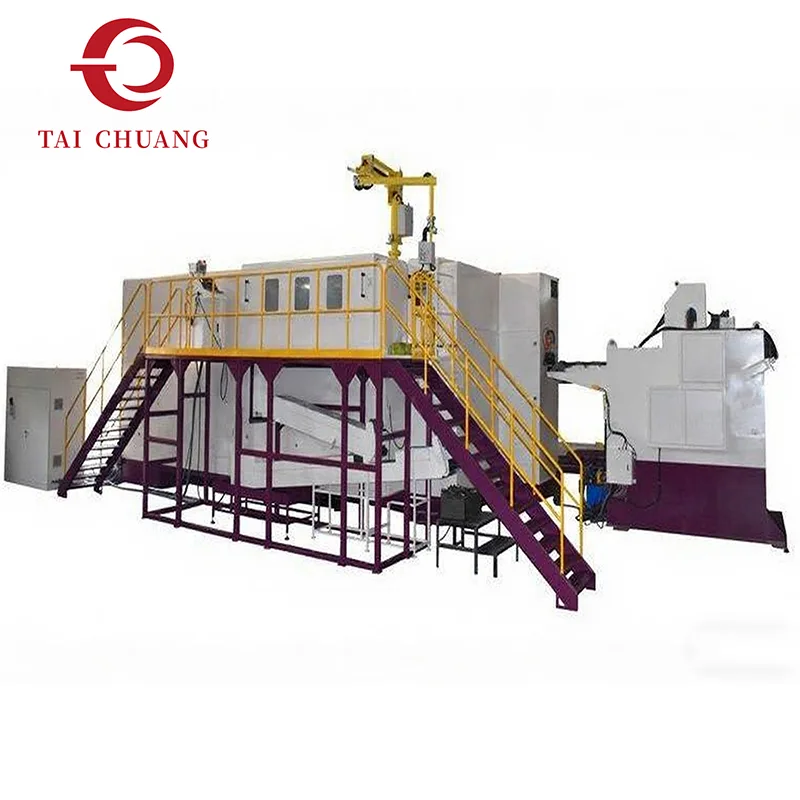

5-aseman osan kylmäsuuntauskone on suunniteltu monimutkaisten metalliosien muotoiluun, joka ylittää 2- tai 3-asemaisten perusjärjestelmien kyvyn. Jakamalla muodonmuutokset viiteen itsenäiseen muovausvaiheeseen, tämä moniasemainen kylmäpäällystyskone varmistaa hallitun materiaalivirran ja paremman geometrian toistettavuuden.
Ammattimaisena kylmäpäistyskonetoimittajana TAICHUANG keskittyy teollisuuden kylmäpäistyslaitteiden rakentamiseen, jotka tasapainottavat muotoilun tarkkuutta, koneen kestävyyttä ja pitkän aikavälin tuotannon vakautta. Tämä malli sopii valmistajille, jotka tuottavat autonosia, teollisuuskomponentteja ja suunniteltuja metalliosia.
|
Malli |
Yksikkö |
SJBP-65S |
SJBP-85S |
SJBP-105S |
SJBP-135L |
SJBP-135UL |
|
Takomisen asema |
Ei. |
5 |
5 |
5 |
5 |
5 |
|
Takomisen voima |
kg |
48000 |
85000 |
98000 |
145000 |
155000 |
|
Suurin leikkaushalk |
mm |
Φ8 |
Φ11 |
Φ13 |
Φ16 |
Φ18 |
|
Suurin leikkauspituus |
mm |
100 |
110 |
140 |
190 |
450 |
|
Nopeusalue |
kpl/min |
120-200 |
95-160 |
90-140 |
60-100 |
32-55 |
|
P.K.O Aivohalvaus |
mm |
20 |
26 |
30 |
30 |
60 |
|
K.O.Stroke |
mm |
80 |
90 |
115 |
165 |
420 |
|
Pääliukuveto |
mm |
136 |
140 |
190 |
270 |
280 |
|
Päämoottori |
kw |
15 |
22 |
30 |
37 |
45 |
|
Leikkausmuotin koko |
mm |
Φ30*45L |
Φ35*50L |
Φ45*59L |
Φ63*69L |
Φ58*80L |
|
Lävistimen koko |
mm |
Φ40*90L |
Φ45*115L |
Φ53*115L |
60*130L |
Φ60*229L |
|
Päämuotin koko |
mm |
Φ50*110L |
60*120L |
Φ75*135L |
Φ86*190L |
Φ86*450L |
|
Kuolla piki |
mm |
60 |
80 |
94 |
110 |
110 |
|
Koneen mitat (P*"L"*K) |
cm |
350*220*170 |
420*250*190 |
450*280*210 |
560*300*220 |
800*300*220 |
|
Noston vertailupaino |
Ton |
11 |
15 |
19 |
31 |
55 |
|
Normaali pultin koko |
mm |
3-6 |
5-8 |
6-10 |
8-14 |
8-14 |
|
Aihion varren pituus |
mm |
10-70 |
15-77 |
15-110 |
20-160 |
120-400 |
|
Malli |
Yksikkö |
SJBP-165S |
SJBP-205L |
SJBP-205LL |
SJBO-205LL |
SJBP-305L |
|
Takomisen asema |
Ei. |
5 |
5 |
5 |
5 |
5 |
|
Takomisen voima |
kg |
220000 |
380000 |
380000 |
480000 |
600000 |
|
Suurin leikkaushalk |
mm |
Φ23 |
Φ25 |
Φ25 |
Φ32 |
Φ36 |
|
Suurin leikkauspituus |
mm |
190 |
240 |
360 |
380 |
420 |
|
Nopeusalue |
kpl/min |
50-90 |
40-70 |
40-60 |
30-55 |
25-45 |
|
P.K.O Aivohalvaus |
mm |
40 |
50 |
50 |
50 |
60 |
|
K.O.Stroke |
mm |
170 |
220 |
325 |
320 |
380 |
|
Pääliukuveto |
mm |
274 |
346 |
496 |
510 |
580 |
|
Päämoottori |
kw |
55 |
75 |
75 |
110 |
132 |
|
Leikkausmuotin koko |
mm |
Φ75*100L |
Φ75*120L |
Φ75*120L |
Φ99*150L |
Φ118*180L |
|
Lävistimen koko |
mm |
Φ75*185L |
Φ90*215L |
Φ90*215L |
Φ120*270L |
Φ140*300L |
|
Päämuotin koko |
mm |
Φ180*200L |
Φ125*240L |
Φ125*345L |
Φ148*355L |
Φ168*420L |
|
Kuolla piki |
mm |
129 |
140 |
140 |
160 |
180 |
|
Koneen mitat (P*"L"*K) |
cm |
650*340*260 |
760*350*300 |
870*350*320 |
1000*460*450 |
1100*490*480 |
|
Noston vertailupaino |
Ton |
50 |
75 |
95 |
140 |
200 |
|
Normaali pultin koko |
mm |
10-16 |
12-20 |
12-20 |
16-27 |
18-36 |
|
Aihion varren pituus |
mm |
20-160 |
25-210 |
100-310 |
60-310 |
70-350 |
Viisi muovausasemaa mahdollistavat metalliaihioiden muotoilemisen asteittain eikä liiallisen yksivaiheisen siirtymän avulla. Tämä vähentää jännityksen keskittymistä ja parantaa kuidun sisäistä kohdistusta.
Keskeisiä muotoiluominaisuuksia ovat:
Monihalkaisijaiset siirtymät
Olkapäät muodostavat
Osittainen suulakepuristusominaisuudet
Porrastettu akselin geometria
Hallittu ontelon kehitys
Verrattuna alemman aseman kylmäsuuntaisiin koneisiin, tämä 5-asemainen osakylmäsuuntainen kone parantaa geometrian hallintaa säilyttäen samalla tehokkaat sykliajat.
Vakaa monivaiheinen muodonmuutoshallinta
Parannettu mittojen yhtenäisyys
Pienempi halkeiluriski monimutkaisissa muodoissa
Tasapainoinen työkalujen kuorman jakautuminen
Soveltuu keskisuurten ja suurten volyymien valmistukseen
Tämä teollisuuskylmäpääkone on suunniteltu jatkuville tuotantolinjoille, joissa luotettavuus ja toistettavuus ovat kriittisiä.
Erikoistunut pähkinänkierrätyskoneisiin ja kylmäpään laitteisiin
Keskittyy tarkkuussuuntautuneisiin teollisiin valmistusratkaisuihin
Kokemusta maailmanlaajuisten kiinnitys- ja metalliosien valmistajien palvelemisesta
Painopiste vakaassa tuotannon suorituskyvyssä
Strukturoitu konekokoonpano vientimarkkinoille
TAICHUANG tarjoaa ammattimaista tukea valmistajille, jotka etsivät luotettavia kylmäpään koneratkaisuja Kiinasta.
Q1: Mitä hyötyä on a5-asemainen kylmäsuuntainen kone?
Se mahdollistaa progressiivisen muodonmuutoksen viidessä vaiheessa, mikä parantaa monimutkaisten osien mittojen hallintaa.
Q2: Soveltuuko tämä kone autonosien tuotantoon?
Kyllä, erityisesti monivaiheista muovausta vaativille rakenteellisille ja suunnitelluille autokomponenteille.
Q3: Miten se on verrattuna 3-asemaisiin koneisiin?
Lisäasemat parantavat geometrian joustavuutta ja vähentävät vaihekohtaista muovausjännitystä.
Q4: Voiko se tukea suuria määriä tuotantoa?
Kyllä, se on suunniteltu jatkuvaan teolliseen tuotantoympäristöön.
Q5: Onko TAICHUANG valmistaja tai toimittaja?
TAICHUANG toimittaa teollisuuden kylmäpäistyskoneita ja mutterinkierrelaitteita maailmanlaajuisille markkinoille.
