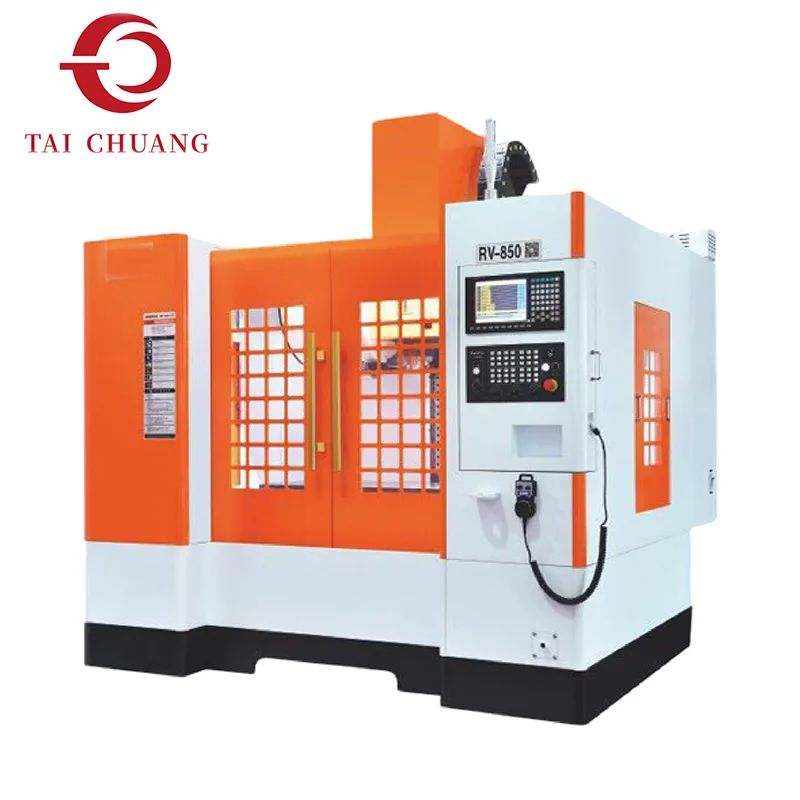

Pystysuuntainen työstökeskus

Lisää valmistustarkkuuttasi TAICHUANGin luotettavilla CNC-työstöratkaisuilla. Pystytyöstökeskuksemme – joka on rakennettu metalliosien tarkkuusjyrsintään, poraamiseen ja kierteitykseen – yhdistää pystykaran kokoonpanon kehittyneisiin CNC-ohjauksiin, mikä takaa tasaisen tarkkuuden ja tehokkaan tuotannon kriittisille mekaanisille osille nykypäivän teollisuusympäristössä. Olemme hyvä valinta olla valmistajasi ja toimittajasi, ota meihin yhteyttä!

Lähetä kysely

Tuotteen Kuvaus

Vertical Machining Center (VMC) on yksi yleisimmin käytetyistä CNC-koneista nykyaikaisella valmistusteollisuudella. Kone, jossa on pystysuoraan suunnattu kara ja liikkuva työpöytä, tarjoaa monipuolisen alustan monenlaisille koneistustoiminnoille, mukaan lukien jyrsintä, poraus, kierteitys ja ääriviivojen käsittely.

Pystykarakonfiguraatio mahdollistaa leikkaustyökalujen lähestymisen työkappaleeseen ylhäältä, mikä tarjoaa erinomaisen näkyvyyden käyttäjille ja tehokkaan lastunpoiston koneistuksen aikana. Tämä rakenne sopii erityisen hyvin metalliosien tasaisten pintojen, rakojen, reikien ja monimutkaisten muotojen työstämiseen.

CNC-ohjaustekniikalla varustettu kone voi suorittaa useita koneistustoimenpiteitä automaattisesti ohjelmoitujen työkaluratojen perusteella. Automaattiset työkalunvaihtajat mahdollistavat erilaisten leikkaustyökalujen käytön yhdessä työstösyklissä, mikä vähentää manuaalisia toimenpiteitä ja parantaa yleistä tuotannon tehokkuutta.

Pystytyöstökeskus on suunniteltu tukemaan vakaata koneistussuorituskykyä useissa eri materiaaleissa, mukaan lukien teräs, alumiini, ruostumaton teräs ja muut tekniset metallit. Sen tasapainoinen konerakenne ja tarkkuusliikejärjestelmä auttavat säilyttämään tasaisen koneistustarkkuuden sekä pienten erien että suuren mittakaavan tuotannossa.

TAICHUANG tarjoaa pystysuuntaisia työstökeskuksia osana koneistuslaitteistoratkaisujaan valmistajille, jotka etsivät luotettavia CNC-koneita tarkkuuskomponenttien tuotantoon.

Tuotteen tekniset tiedot

Malli	RV850	RV9	RV966	RV1165	RV1170	RV1380	RV1580
Matkustaa
X - akselin liike	800 mm	900 mm	900 mm	1100 mm	1100 mm	1300 mm	1500 mm
Y - akselin liike	500 mm	600 mm	650 mm	650 mm	700 mm	800 mm	800 mm
Kantatuki Z - akseliliike	500 mm	600 mm	600 mm	600 mm	700 mm	800 mm	800 mm
Etäisyys karan nokasta työpöytään	100-600 mm	150-750 mm	100-700 mm	100-700 mm	150-850 mm	150 - 950 mm	150 - 950 mm
Etäisyys karan keskustasta pilariin	570 mm	690 mm	720 mm	720 mm	700 mm	760 mm	900 mm
Työpöytä
Työpöydän koko	1000*550 mm	1100*600 mm	1100*650 mm	1100*650 mm	1200*700 mm	1400*900 mm	1600*800 mm
Suurin kuormitus	800 kg	850 kg	800 kg	800 kg	900 kg	1100 kg	1400 kg
T - aukkojen määrä	5	6	4	4	7	7	7
T - aukon koko	18 mm	18 mm	18 mm	18 mm	18 mm	18 mm	18 mm
Kara
Karan nopeus (vakio)	10000 rpm	10000 rpm	10000 rpm	10000 rpm	10000 rpm	10000 rpm	10000 rpm
Karan nopeus (valinnainen)	8000 - 15000 rpm	10 000 - 15 000 rpm	8000 - 15000 rpm	8000 - 15000 rpm	10 000 - 15 000 rpm	10 000 - 15 000 rpm	10 000 - 15 000 rpm
Karan teho	7,5/11 kw	11/15 kw	7,5/11 kw	7,5/11 kw	11/15 kw	11/15 kw	11/15 kw
Karan kartio	BT40	BT40	BT40	BT40	BT40	BT40	BT50
Syötä
X/Y-akselin pikasyöttö	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min
Z - akselin pikasyöttö	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min
Leikkaussyöttö akselia kohti	1 - 10 000 mm/min	1 - 10 000 mm/min	1 - 10 000 mm/min	1 - 10 000 mm/min	1 - 10 000 mm/min	1 - 10 000 mm/min	1 - 10 000 mm/min
muut
Kolmiakselinen moottoriteho	3,93,95,9 kW	3,93,95,9 kW	3,93,95,9 kW	3,93,95,9 kW	4,94,94,9 kW	2,42,43,9kw	5,95,95,9kw
Paikannustarkkuus	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm
Toistettavuuden tarkkuus	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm
Ohjain	1	1	1	1	1	1	1
Leikkausnesteen paine	28hv	28 hv	28 hv	28 hv	28 hv	28 hv	28 hv
Ilmanpaineen vaatimus	8kva	8kva	8kva	8kva	8kva	8kva	8kva
Sähköiset tiedot	6-7 bar	6-7 bar	6-7 bar	6-7 bar	6-7 bar	6-7 bar	6-7 bar
Koneen paino	5000kg	5000kg	5600kg	5900kg	11000kg	12000kg	14000kg
Koneen mitat	250023002500 mm	250024002650 mm	260028002500 mm	280026002600 mm	356031502850 mm	380030503100 mm	465033003200 mm

Tärkeimmät työstötoiminnot

Pystytyöstökeskus tukee erilaisia teollisuuskomponenttien valmistuksessa tarvittavia koneistustoimintoja.

Tarkkuusjyrsintä

Kone voi suorittaa tarkkoja jyrsintäoperaatioita tasaisten pintojen, urien ja monimutkaisten geometrioiden luomiseksi metalliosiin.

Poraustoiminnot

Erittäin tarkka poraus mahdollistaa tarkasti sijoitettujen reikien luomisen mekaanista asennusta varten.

Napauttaminen ja langoitus

Kierreporaustoimenpiteet voidaan suorittaa automaattisesti koneistusjakson aikana.

Muoto- ja pintatyöstö

CNC-ohjatut työkaluradat mahdollistavat monimutkaisten muotojen ja ääriviivojen tuottamisen.

Koneen rakenteen ominaisuudet

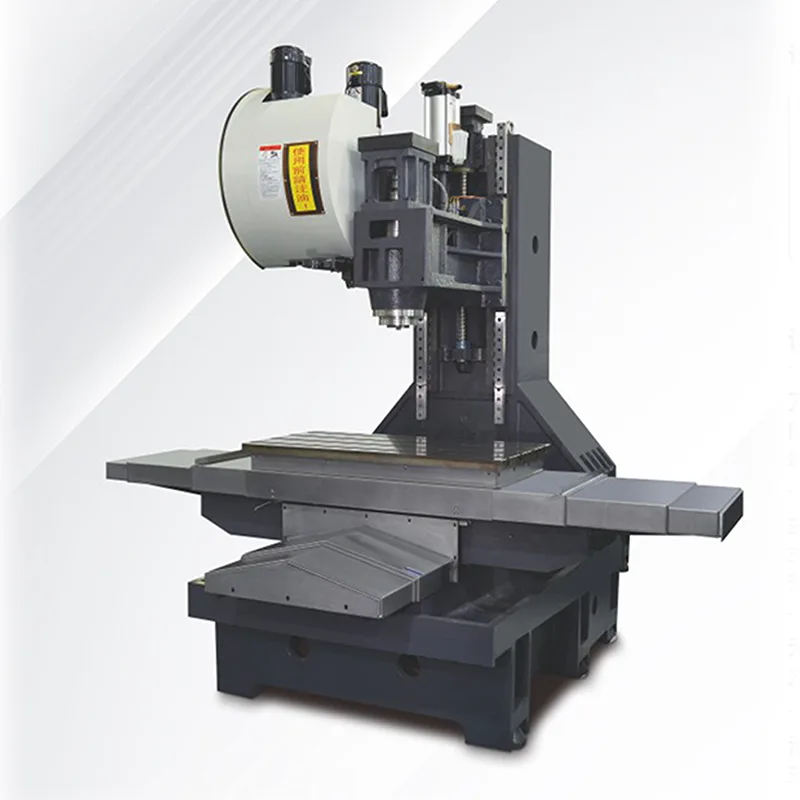

Pystykaran kokoonpano

Pystysuuntainen karajärjestely mahdollistaa suoran leikkauspääsyn työkappaleeseen, mikä tukee tehokkaita jyrsintää ja porausta.

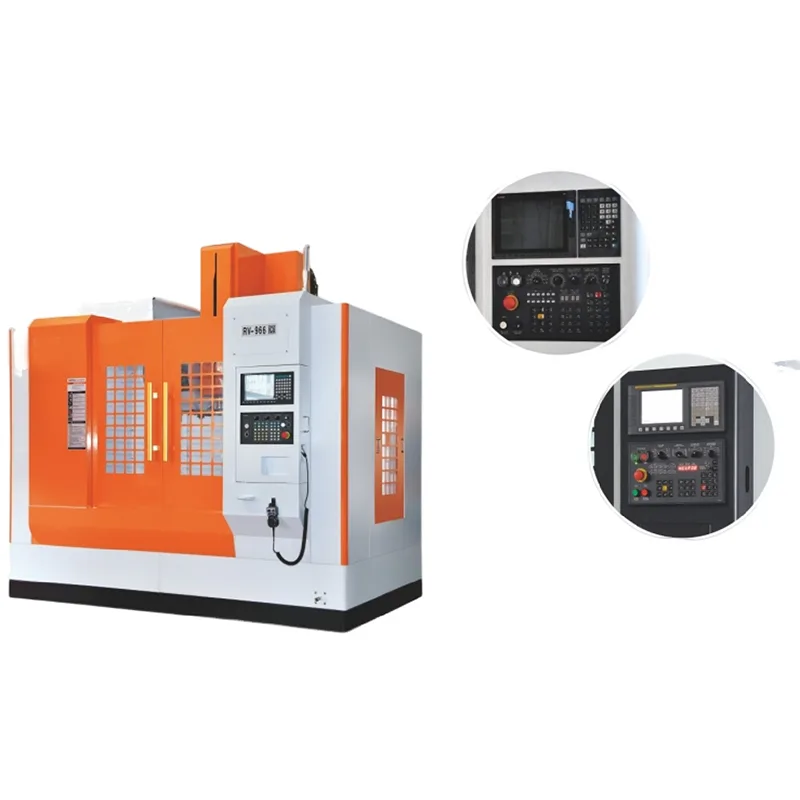

CNC-ohjausjärjestelmä

Edistyksellinen CNC-ohjaus mahdollistaa koneistuspolkujen tarkan ohjelmoinnin ja automaattisen käytön.

Automaattinen työkalunvaihtaja

Työkalunvaihtojärjestelmä mahdollistaa nopean vaihdon useiden työkalujen välillä koneistuksen aikana.

Tarkkuuslineaariset ohjaimet

Erittäin tarkat ohjaimet varmistavat tasaisen akseliliikkeen ja luotettavan paikannustarkkuuden.

Tuotannon edut

Monipuolinen koneistusmahdollisuus

Kone voi suorittaa useita työstöprosesseja yhden asennuksen aikana.

Parempi tuotantotehokkuus

Automaattiset työkalunvaihdot ja CNC-ohjelmointi vähentävät manuaalista käyttöaikaa.

Tasainen koneistustarkkuus

Tarkka liikkeenohjaus auttaa säilyttämään mittavakauden tuotannon aikana.

Joustava osien käsittely

Koneella voidaan käsitellä monenlaisia metallikomponentteja, joita käytetään eri teollisuudenaloilla.

Soveltamisala

Tarkkuusosien käsittelyteollisuus: teräsosien, alumiiniosien, prototyyppimallien jne. CNC-poraus ja jyrsintä.

Silmälasiteollisuus: Tarvikkeiden, kuten teräsosien, kuparielektrodien, metallikehyksen ja muovikehyksen silmälasikehysten sisäurien, kevyiden ulkomuotojen ja veistettyjen kuvioiden käsittely.

Kelloteollisuus ja koruteollisuus (riipukset, sormukset, rannekorut jne.): Käsittelyt, kuten lasiasennot, puristusasennot, kierrereiät, kaarevat pinnat, kaaripinnan poraus, kiven upottaminen ja hahmoveisto.

Miksi valita TAICHUANG

TAICHUANG toimittaa teollisuustyöstölaitteita, jotka on suunniteltu tukemaan nykyaikaisia valmistusprosesseja. TAICHUANGin esittelemät pystysuuntaiset työstökeskukset ovat tehokkaita CNC-työstöratkaisuja etsivien valmistajien valitsemia.

Edut sisältävät:

työstölaitteet tarkkuusmetallikomponenttien tuotantoon

jyrsintä-, poraus- ja kierretöihin soveltuvat koneet

CNC-työstöratkaisut erilaisiin teollisiin sovelluksiin

maailmanlaajuista valmistusteollisuutta palvelevat laitteet

TAICHUANG keskittyy toimittamaan luotettavia koneistuslaitteita, jotka auttavat valmistajia parantamaan tuottavuutta ja koneistustarkkuutta.

FAQ

Mihin pystysuoraa työstökeskusta käytetään?

Pystytyöstökeskusta käytetään CNC-jyrsintään, poraamiseen, kierteitykseen ja metalliosien ääriviivatyöstöön.

Mitä materiaaleja voidaan työstää VMC:llä?

Yleisiä materiaaleja ovat alumiini, hiiliteräs, ruostumaton teräs, messinki ja muut tekniset metallit.

Mikä on pystysuoran koneistuskeskuksen etu?

Pystytyöstökeskukset tarjoavat hyvän näkyvyyden, tehokkaan lastunpoiston ja monipuoliset työstömahdollisuudet monenlaisille mekaanisille osille.

Millä teollisuudenaloilla käytetään yleisesti VMC-koneita?

VMC-koneita käytetään laajalti sellaisilla teollisuudenaloilla kuin autoteollisuus, konevalmistus, muottien valmistus ja teollisuuslaitteiden valmistus.

Voiko pystysuora työstökeskus suorittaa useita operaatioita?

Kyllä. VMC voi suorittaa jyrsintä-, poraus-, kierre- ja ääriviivatyöstöjä yhdessä CNC-työstöohjelmassa.
