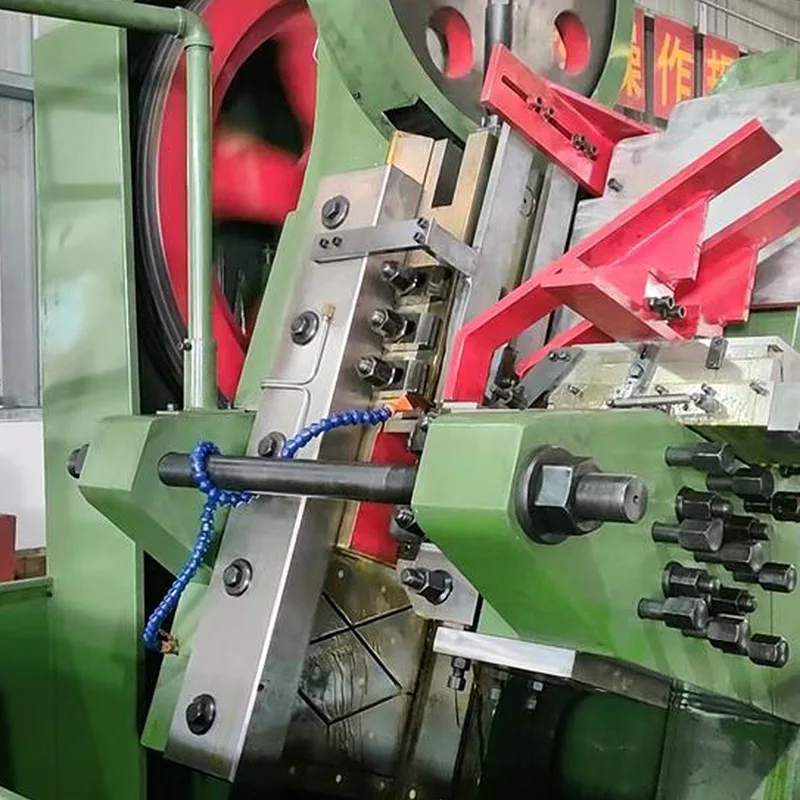

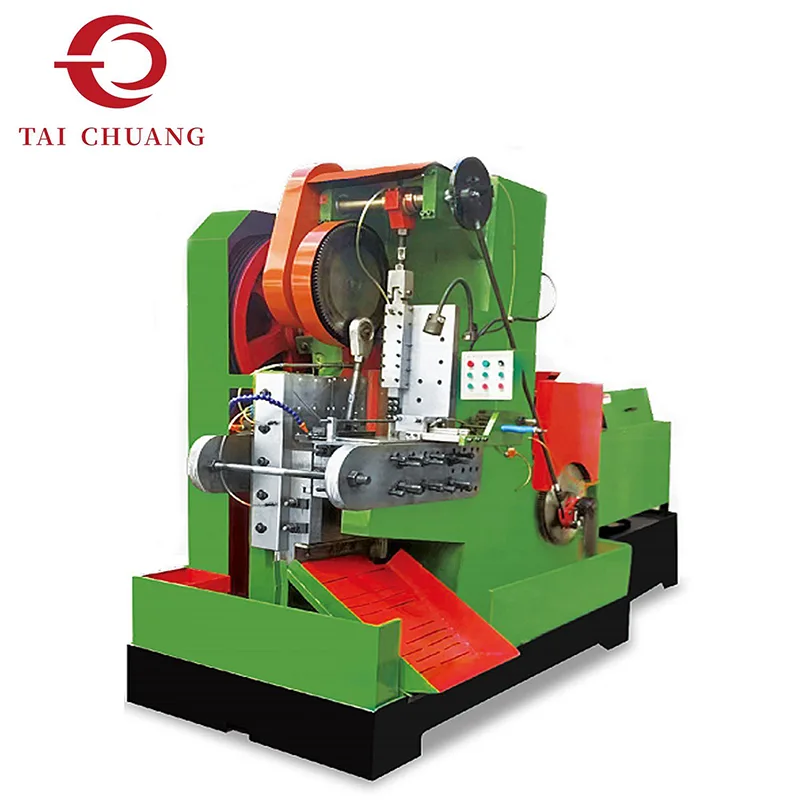

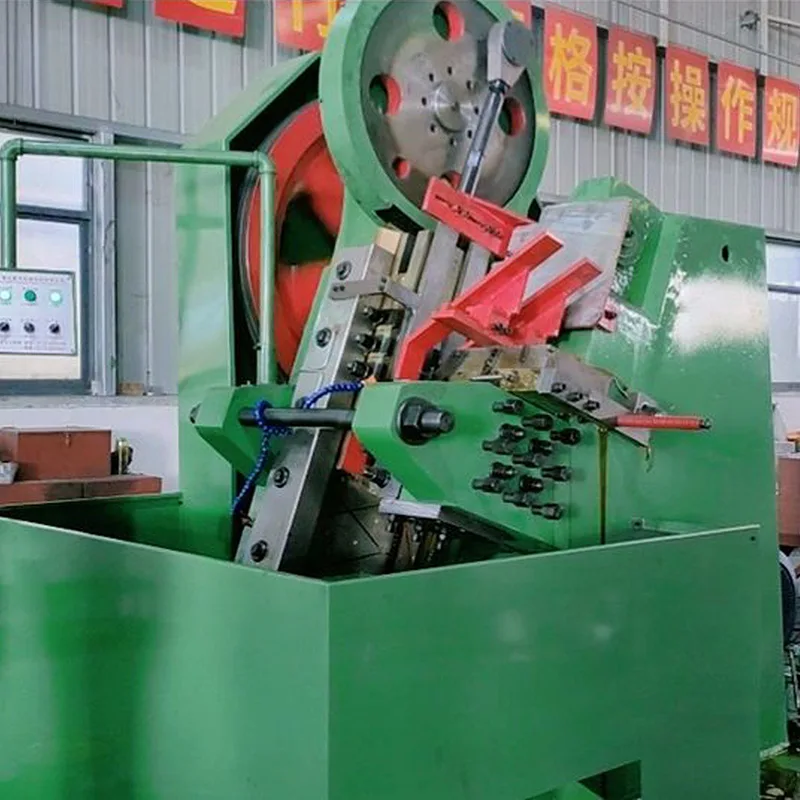

Automaattinen katkaisu- ja langoitusvalssauskone on suunniteltu yhdistämään materiaalin syöttö, pituusleikkaus ja kierteiden muodostus yhdeksi jatkuvaksi ja koordinoiduksi prosessiksi. Verrattuna perinteisiin kierteitysratkaisuihin, jotka perustuvat valmiiksi leikattuihin aihioihin, tämä integroitu rakenne parantaa pituuden yhtenäisyyttä ja vähentää välikäsittelyvaiheita.
Tämän tyyppistä kierrevalssauskonetta käytetään yleisesti päättömiin ruuveihin ja pitkiin tangonkiinnittimiin, joissa tarkka pituuden säätö ja vakaa aksiaalinen kohdistus ovat kriittisiä. Raaka-aine syötetään automaattisesti, leikataan haluttuun pituuteen ja siirretään suoraan valssausosaan, jolloin kierteet voidaan muodostaa ilman työkappaleen uudelleenasemointia.
| Malli | FR6-80 | FR8-100 | FR10-100 | FR12-120 |
| Max.Aihion halkaisija/mm | 8 | 10 | 12 | 14 |
| Max.Aihion pituus/mm | 80 | 100 | 100 | 120 |
| Liikkuvat meistit Kiinteät Pituus/mm | 125*25*80 | 140*30*100 | 170*30*100 | 210*40*120 |
| 110*25*80 | 125*30*100 | 150*30*100 | 190*40*120 | |
| Kapasiteetti/kpl/min | 85 | 70 | 65 | 55 |
| Päämoottorin teho/kw | 4 | 5.5 | 7.5 | 11 |
| Tilavuus (P*L*K)/cm | 140*155*170 | 220*150*190 | 260*155*210 | 300*180*235 |
| Paino/kg | 1800 | 2800 | 3800 | 5500 |

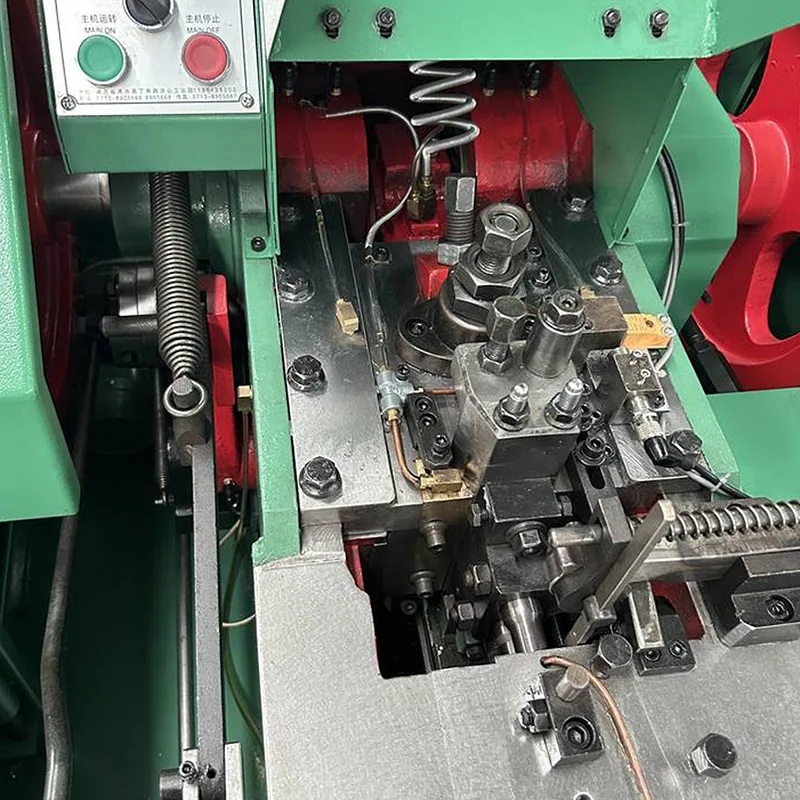

Työprosessi alkaa automaattisella materiaalinsyötöllä, jossa tankomassa tai lankamateriaali ohjataan leikkuuyksikköön ohjatussa järjestyksessä. Leikkausmekanismi erottaa jokaisen kappaleen esiasetettuun pituuteen, mikä varmistaa johdonmukaisuuden ennen langan muodostusta.

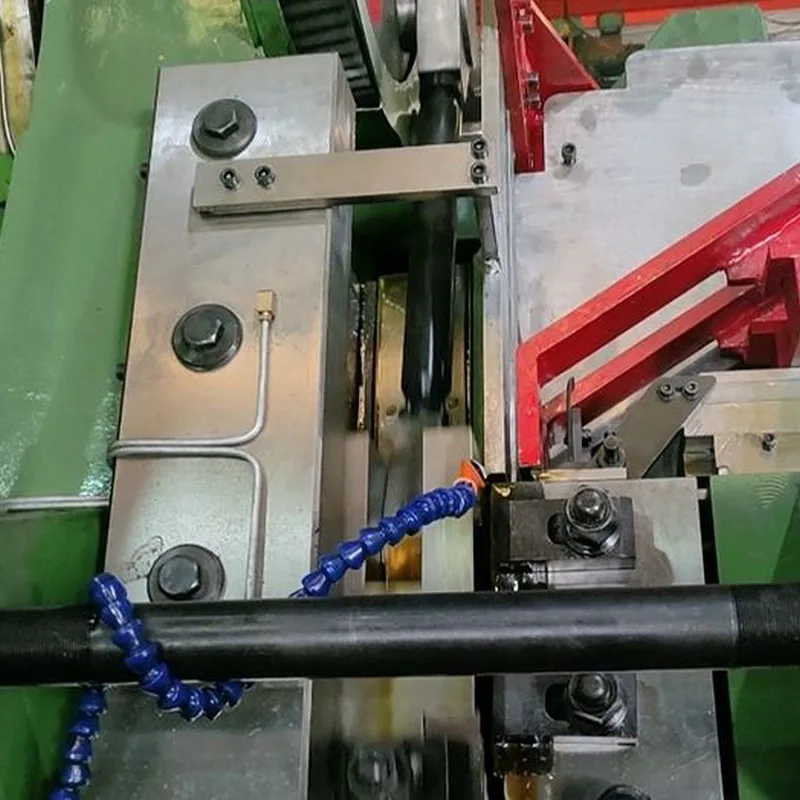

Leikkauksen jälkeen työkappale siirretään suoraan valssausalueelle. Kierteen muodostus saatetaan päätökseen kylmän muodonmuutoksen avulla käyttämällä valssausmuotteja leikkauslastujen sijaan. Tämä menetelmä tukee yhtenäisiä kierreprofiileja ja vakaata pintakäsittelyä määriteltyjen valssausparametrien perusteella.
Verrattuna erillisiin leikkaus- ja kierteitysvaiheisiin, automaattinen katkaisu- ja kierteitysvalssauskone voi auttaa:
Paranna pituuden toistettavuutta valmiiden osien välillä
Vähennä useiden siirtojen aiheuttamia käsittelyvirheitä
Yksinkertaista työnkulun suunnittelua ja operaattorin koordinointia
Säilytä langan yhtenäinen ulkonäkö tuotantoajoilla
Millaiset tuotteet sopivat tähän koneeseen?

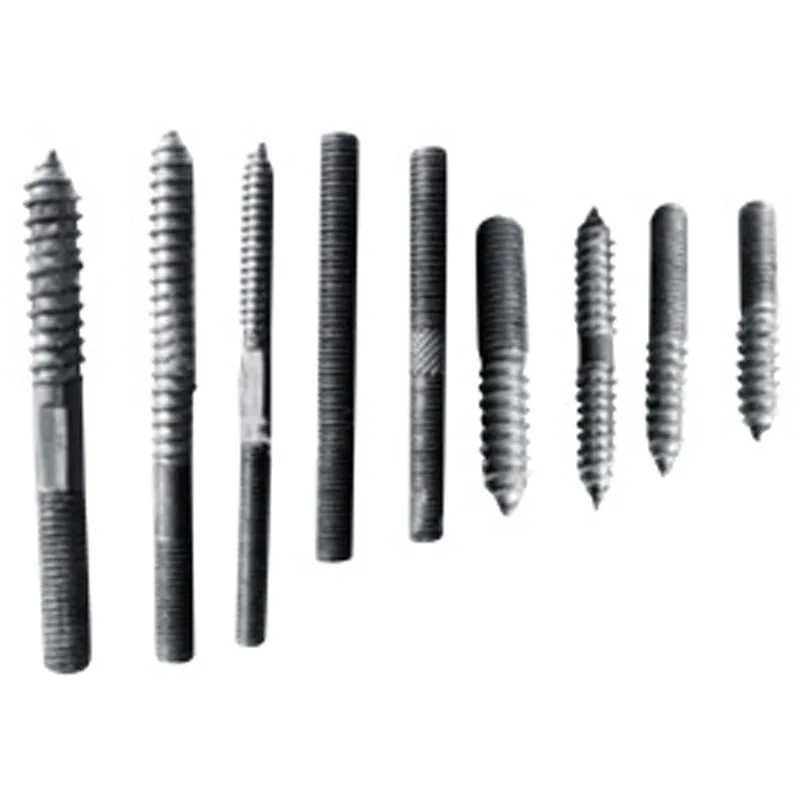

Tätä konetta käytetään pääasiassa päättömille ruuveille ja pitkille tankokiinnitteille, jotka vaativat sekä pituuden leikkaamista että kierteiden valssausta yhdessä prosessissa.
Miten tämä kone eroaa tavallisista kierteiden valssauskoneista?
Toisin kuin koneet, jotka vaativat valmiiksi leikattuja aihioita, tässä mallissa on integroitu syöttö, leikkaus ja rullaus, mikä auttaa parantamaan pituuden tasaisuutta ja työnkulun tehokkuutta.
Vaikuttaako leikkausprosessi langan laatuun?
Leikkausvaihe saatetaan päätökseen ennen valssausta, ja kierteen muodostuminen saavutetaan valssauksen muodonmuutoksella, mikä tukee vakaata kierreprofiilia, kun se on oikein säädetty.
