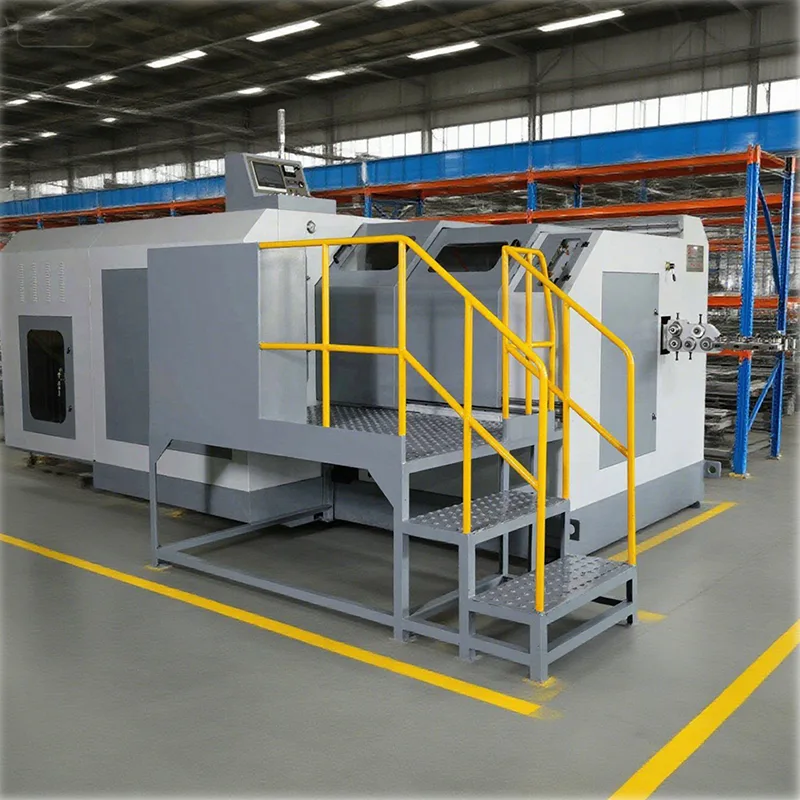

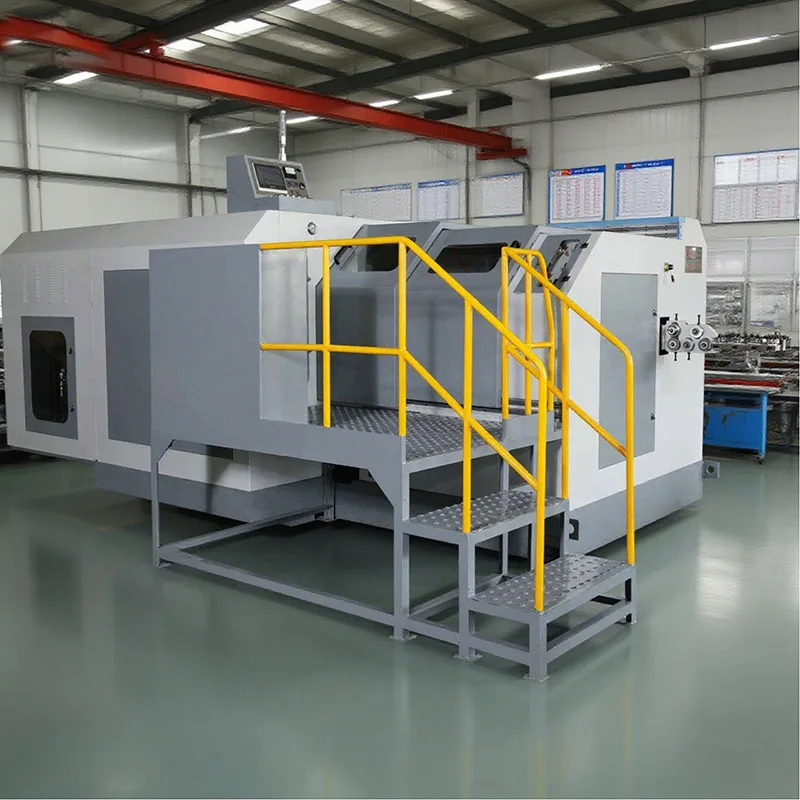

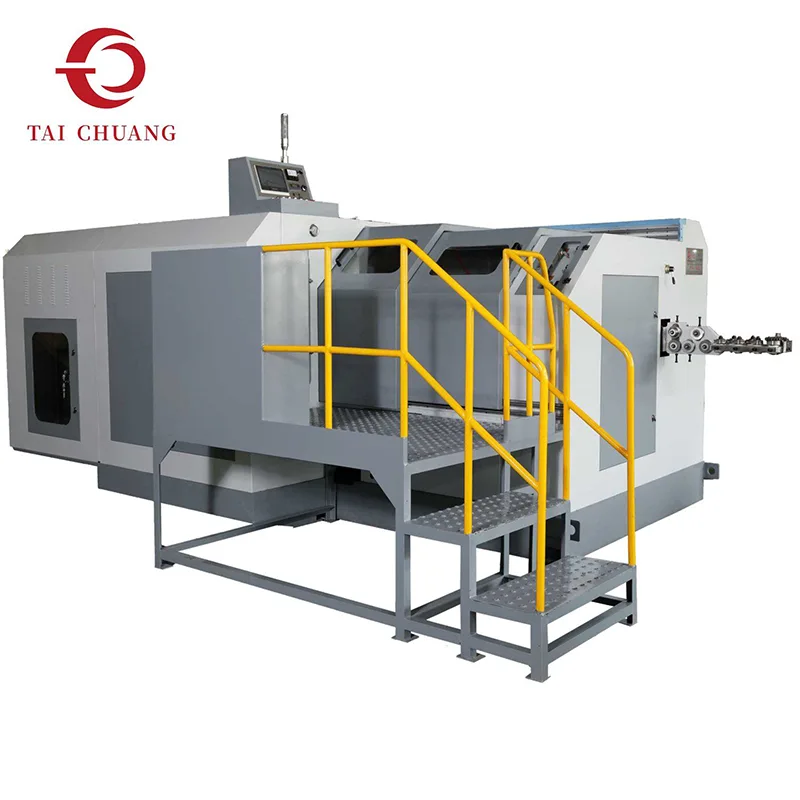

4-asemainen pultin muotoilija

TAICHUANGin toimittama 4-asemainen pulttimuovausosa on osa kylmäpään konevalikoimaa, joka laajentaa muovauskykyä ylimääräisen päätyvaiheen kautta. Nelivaiheinen prosessi mahdollistaa asteittaisemman materiaalin uudelleenjakamisen ja tarkemman pään muotoilun, mikä tekee tästä kokoonpanosta sopivan kiinnitysmalleihin, jotka vaativat tarkempaa mittojen hallintaa ja suurempaa muotoilun joustavuutta. Valitse meidät toimittajaksesi ja pyydä tehdastarjous jo tänään!

Lähetä kysely

Tuotteen Kuvaus

4-asemainen pulttimuotoilija tehostaa muovausprosessia levittämällä muodonmuutoksia lisäaseman yli. Tämä mahdollistaa materiaalin virtaamisen asteittain käännöksen aikana, mikä vähentää jännityksen keskittymistä ja parantaa muodon yhtenäisyyttä vaativammissa pulttimalleissa.

Kylmäsuuntaisen koneen sovelluksissa lisäasema tarjoaa suuremman vapauden työkalujen asettelussa ja muotoilulogiikassa. Se tukee pulttien päitä aluslevyillä, laipoilla tai erityisillä muodoilla, joita on vaikea saavuttaa kolmivaiheisessa prosessissa. Hallitsemalla muodonmuutoksia askel askeleelta, 4-asemainen pulttimuodostin auttaa parantamaan symmetriaa ja pinnan laatua.

TAICHUANG esittelee tämän pultinmuodostusvaihtoehdon ostajille, jotka tarvitsevat laajempaa kiinnikkeiden suunnittelun yhteensopivuutta ja haluavat tasapainottaa muovauksen monimutkaisuuden vakaan tuotantokäyttäytymisen kanssa.

Tuotteen tekniset tiedot

Malli	Yksikkö	SJBF-44L	SJBF-64S	SJBF-64L	SJBF-84S	SJBF-84L	SJBF-84LL
Takomisen asema	Ei.	4	4	4	4	4	4
Takomisen voima	kg	15000	45000	45000	75000	80000	80000
Suurin leikkaushalk	mm	Φ6	Φ8	Φ10	Φ10	Φ10	Φ10
Suurin leikkauspituus	mm	70	100	145	110	200	230
Nopeusalue	kpl/min	160-250	140-250	80-150	120-220	50-130	60-120
P.K.O Aivohalvaus	mm	10	15	30	26	26	30
K.O.Stroke	mm	65	85	135	90	170	215
Pääliukuveto	mm	100	136	210	140	270	370
Päämoottori	kw	11	15	15	22	22	22
Leikkausmuotin koko	mm	Φ20*30L	Φ30*45L	30*55L	Φ35*50L	Φ35*59L	Φ35*60L
Lävistimen koko	mm	Φ32*62L	Φ40*90L	Φ40*90L	Φ45*115L	Φ45*115L	Φ45*115L
Päämuotin koko	mm	Φ38*75L	Φ50*110L	Φ50*155L	60*120L	60*190L	60*240L
Kuolla piki	mm	48	60	60	80	80	80
Koneen mitat (P"L"K)	cm	277185118,5	350200170	380200170	420230190	560240220	650245220
Noston vertailupaino	Ton	4.5	9	11	13.5	18	22
Normaali pultin koko	mm	2-4	3-6	3-6	5-8	5-8	5-8
Aihion varren pituus	mm	10-60	10-70	25-125	15-77	25-160	70-205

Malli	Yksikkö	SJBF-104S	SJBF-104L	SJBF-134S	SJBF-134L	SJBF-134LL	SJBF-134UL
Takomisen asema	Ei.	4	4	4	4	4	4
Takomisen voima	kg	85000	85000	120000	130000	130000	155000
Suurin leikkaushalk	mm	Φ12	Φ12	Φ15	Φ15	Φ15	Φ18
Suurin leikkauspituus	mm	135	190	145	200	305	450
Nopeusalue	kpl/min	95-160	70-130	100-150	75-120	50-80	32-60
P.K.O Aivohalvaus	mm	30	30	30	40	40	60
K.O.Stroke	mm	115	170	115	170	280	420
Pääliukuveto	mm	190	280	200	270	380	580
Päämoottori	kw	30	30	30	37	37	45
Leikkausmuotin koko	mm	Φ45*59L	Φ45*59L	Φ63*69L	Φ63*69L	Φ55*70L	Φ58*80L
Lävistimen koko	mm	Φ53*115L	Φ53*115L	60*130L	60*130L	Φ60*229L	Φ60*229L
Päämuotin koko	mm	Φ75*135L	Φ75*185L	Φ86*135L	Φ86*190L	Φ86*305L	Φ86*4540L
Kuolla piki	mm	94	94	98	110	110	110
Koneen mitat (P"L"K)	cm	450260210	520260230	460270200	530280230	710310260	800350300
Noston vertailupaino	Ton	17	21	22	26	38	50
Normaali pultin koko	mm	6-10	6-10	8-12.7	8-14	8-14	8-14
Aihion varren pituus	mm	15-110	20-160	20-110	25-160	60-270	120-400

Malli	Yksikkö	SJBF-164S	SJBF-164LL	SJBF-164UL	SJBF-204L	SJBF-204LL	SJBF-254SL
Takomisen asema	Ei.	4	4	4	4	4	4
Takomisen voima	kg	220000	220000	230000	380000	380000	450000
Suurin leikkaushalk	mm	Φ18	Φ20	Φ23	Φ23	Φ23	Φ30
Suurin leikkauspituus	mm	200	350	510	240	360	260
Nopeusalue	kpl/min	70-110	40-70	35-50	50-80	40-65	40-70
P.K.O Aivohalvaus	mm	45	45	60	50	50	40
K.O.Stroke	mm	170	320	510	220	320	210
Pääliukuveto	mm	260	490	670	346	496	330
Päämoottori	kw	55	55	75	75	75	110
Leikkausmuotin koko	mm	60*90L	64*100L	Φ74*120L	Φ75*120L	Φ75*120L	Φ80*130L
Lävistimen koko	mm	Φ75*185L	Φ75*185L	Φ75*250L	Φ90*215L	Φ90*215L	Φ120*270L
Päämuotin koko	mm	Φ100*190L	Φ100*345L	Φ100*510L	Φ125*240L	Φ125*345L	Φ140*250L
Kuolla piki	mm	120	120	120	140	140	160
Koneen mitat (P"L"K)	cm	650310260	870320300	1000320340	760320300	870320320	830430330
Noston vertailupaino	Ton	43	60	80	62	75	105
Normaali pultin koko	mm	10-16	10-16	12-20	12-20	12-20	14-27
Aihion varren pituus	mm	20-160	70-310	150-490	25-210	70-310	35-210

Malli	Yksikkö	SJBF-254L	SJBF-254LL	SJBF-304L	SJBF-304LL	SJBF-384LL
Takomisen asema	Ei.	4	4	4	4	4
Takomisen voima	kg	450000	450000	600000	600000	900000
Suurin leikkaushalk	mm	Φ30	Φ30	Φ38	Φ38	Φ42
Suurin leikkauspituus	mm	320	380	400/430	450	500
Nopeusalue	kpl/min	35-65	35-60	30-50	25-45	25-40
P.K.O Aivohalvaus	mm	45	45	50	60	60
K.O.Stroke	mm	280	315	330/380	420	442
Pääliukuveto	mm	420	510	520/540	620	656
Päämoottori	kw	110	110	132	132	200
Leikkausmuotin koko	mm	Φ99*150L	Φ99*150L	Φ118*180L	Φ118*180L	Φ120*180L
Lävistimen koko	mm	Φ120*270L	Φ120*270L	Φ140*270L	Φ140*300L	Φ150*300L
Päämuotin koko	mm	Φ148*300L	Φ148*345L	Φ185*355L/Φ185/380L	Φ185*460L	Φ215*480L
Kuolla piki	mm	160	160	200	200	235
Koneen mitat (P"L"K)	cm	910420350	980420350	1000470460	1100490400	1200500410
Noston vertailupaino	Ton	120	125	170	200	220
Normaali pultin koko	mm	14-27	14-27	24-30	24-30	24-42
Aihion varren pituus	mm	60-260	70-310	60-320/80-350	70-400	150-420

Muotoilun edut

Lisämuovausvaihe monimutkaisille päämalleille

Parempi pään symmetrian ja mittojen hallinta

Parannettu työkalujen joustavuus

Laajempi kiinnitysrakenteen yhteensopivuus

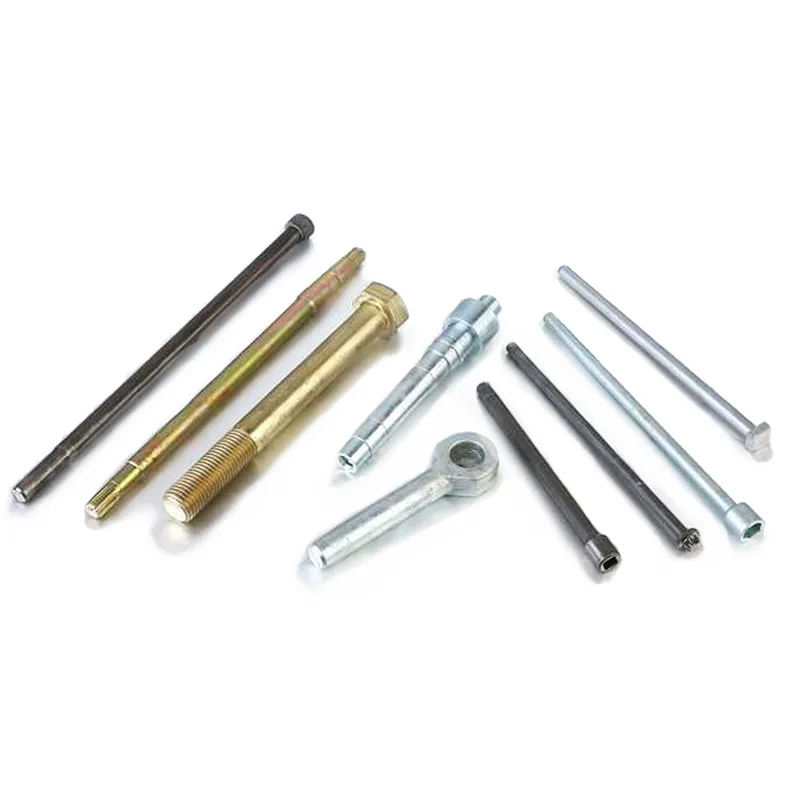

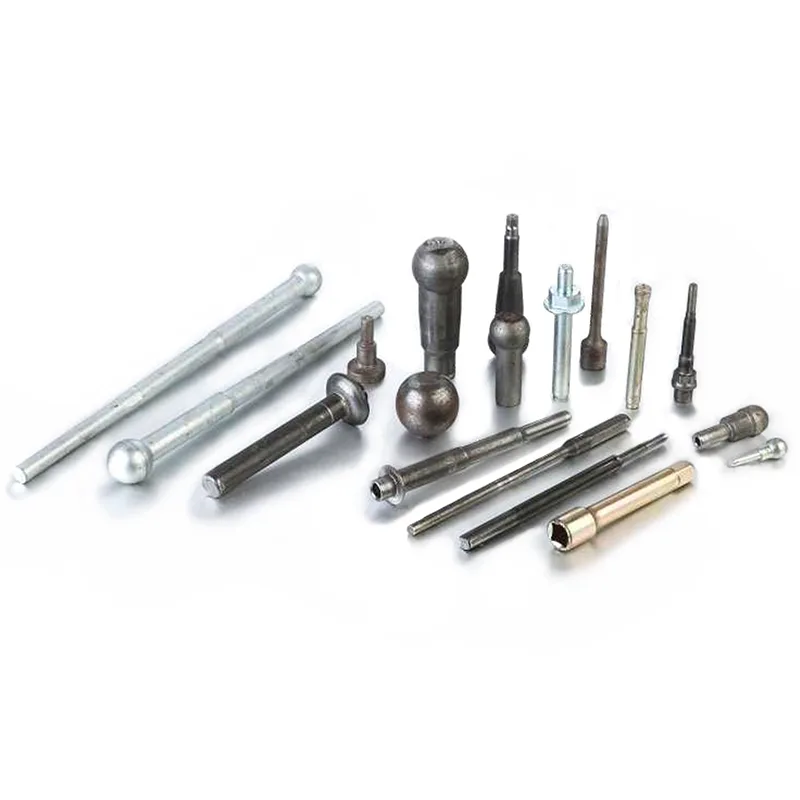

Sovelluskentät

Autojen kiinnikkeet

Rakenteelliset pultit

Koneiden ja laitteiden kiinnikkeet

Räätälöidyt pulttimallit

FAQ

Kysymys 1: Miten 4-asemainen pultinmuodostaja eroaa 3-asemaisesta mallista?

Lisäasema mahdollistaa asteittaisemman muotoilun ja tukee monimutkaisempia pulttimuotoja.

Q2: Sopiiko se tarkkuuskiinnittimiin?

Kyllä, se valitaan usein sovelluksiin, jotka vaativat parempaa mittayhdenmukaisuutta.
